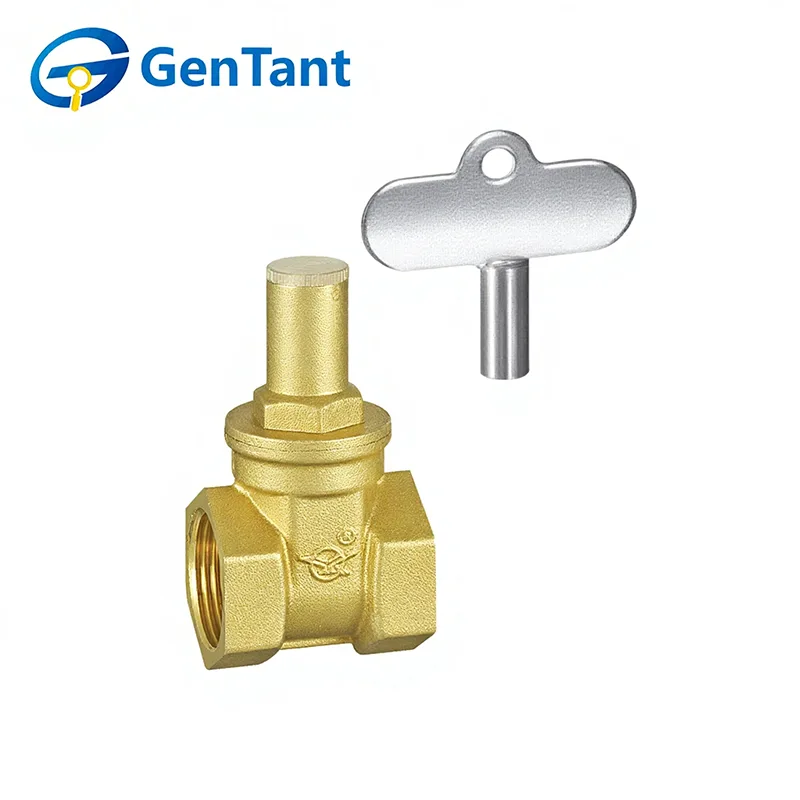

Abschließbarer Dreiecksschieber

Ein abschließbarer Dreiecksschieber ist ein spezielles Durchflusskontrollgerät, das für die sichere Isolierung in Rohrleitungssystemen entwickelt wurde. Seine Hauptfunktion besteht darin, den Flüssigkeitsfluss durch die lineare Bewegung eines keilförmigen Schiebers zu ermöglichen oder vollständig zu blockieren, während der integrierte dreieckige Verriegelungsmechanismus die Sicherung der Position des Ventils (offen oder geschlossen) mit einem Vorhängeschloss ermöglicht. Dies verhindert unbefugten oder unbeabsichtigten Betrieb und sorgt für kritische Systemsicherheit, kontrollierten Zugang für Wartungszwecke und präzises Flussmanagement in Anwendungen, bei denen die Betriebssicherheit von entscheidender Bedeutung ist, beispielsweise in öffentlichen Versorgungsbetrieben, gewerblichen Gebäudedienstleistungen und industriellen Prozessen.

Produktmerkmale und Anwendung

Der abschließbare Dreiecksschieber ist für die sichere Ein-/Aus-Steuerung in Wasserversorgungs- und Versorgungsleitungssystemen konzipiert. Es verfügt über einen langlebigen Ventilkörper und einen Dreikantschlüssel-Verriegelungsmechanismus, der unbefugte Bedienung und Manipulation verhindert. Im vollständig geöffneten Zustand bietet es einen minimalen Strömungswiderstand und eine zuverlässige Dichtleistung. Dieses Ventil wird häufig in kommunalen Wassernetzen, Gebäudetechnik, HVAC-Systemen und Industrierohrleitungen eingesetzt, wo Sicherheit, kontrollierter Zugang und zuverlässige Isolierung erforderlich sind.

Produktparameter

Technische Spezifikation

① Hergestellt aus hochwertigem Kupfermaterial im Rotpräge- und Warmschmiedeverfahren.

② Der abschließbare Dreiecksschieber arbeitet mit Medien wie Wasser, Öl und Gas.

③ Betriebstemperatur: -10 °C ≤ t ≤ 120 °C.

④ Maximal zulässiger Arbeitsdruck (PN): 16 bar.

Gewindeverbindungstyp

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Materialzusammensetzung

Ventilkörper, Oberteil, Schieber: HPb59-1

Dichtungselement: EPDM

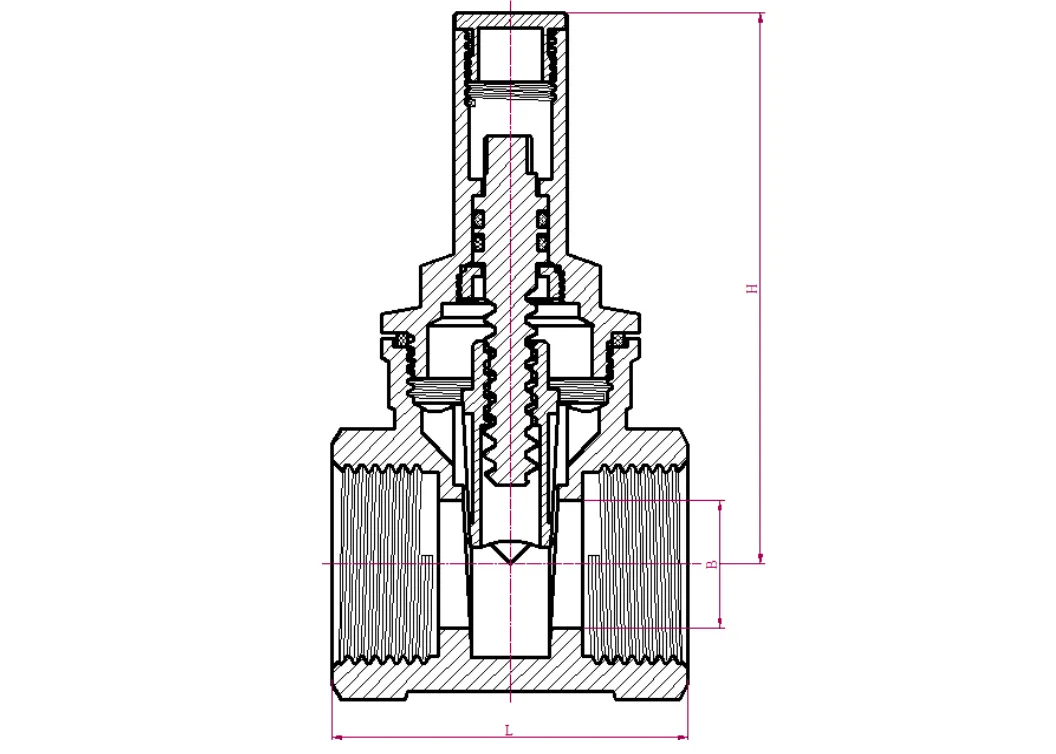

Produktdimension

Installationsrichtlinien

1.1 Stellen Sie bei Schieberventilen mit Gewinde sicher, dass sich der Schieber beim Einbau und Festziehen in der vollständig geschlossenen Position befindet. Dichtungsmaterialien wie PTFE-Band sollten sauber und frei von Rückständen sein.

1.2 Stellen Sie beim Einbau von Gewindeschiebern sicher, dass das Rohr senkrecht zur Endfläche des Ventilkörpers verläuft. Fassen Sie beim Anziehen nur den sechseckigen oder achteckigen Teil auf der Seite des Gewindes an – nicht den gegenüberliegenden sechseckigen oder achteckigen Teil. Das Installationsdrehmoment sollte 50 N·m für DN15 und DN20 nicht überschreiten und sollte 70 N·m für DN25 nicht überschreiten, um eine Verformung des Ventilkörpers oder eine Beeinträchtigung des Betriebs zu vermeiden.

1.3 Beim Anschluss eines Gewindeschiebers an das Rohrende kann das Innengewinde entweder konisch oder parallel sein, das Außengewinde muss jedoch ein konisches Rohrgewinde sein. Bei Nichtbeachtung kann es zu lockeren Verbindungen und Undichtigkeiten kommen.

1.4 Dieser Punkt wiederholt die Anforderung aus Abschnitt 1.3: Innengewinde können konisch oder parallel sein, während Außengewinde konisch sein müssen, um Leckagen durch lose Verbindungen zu verhindern.

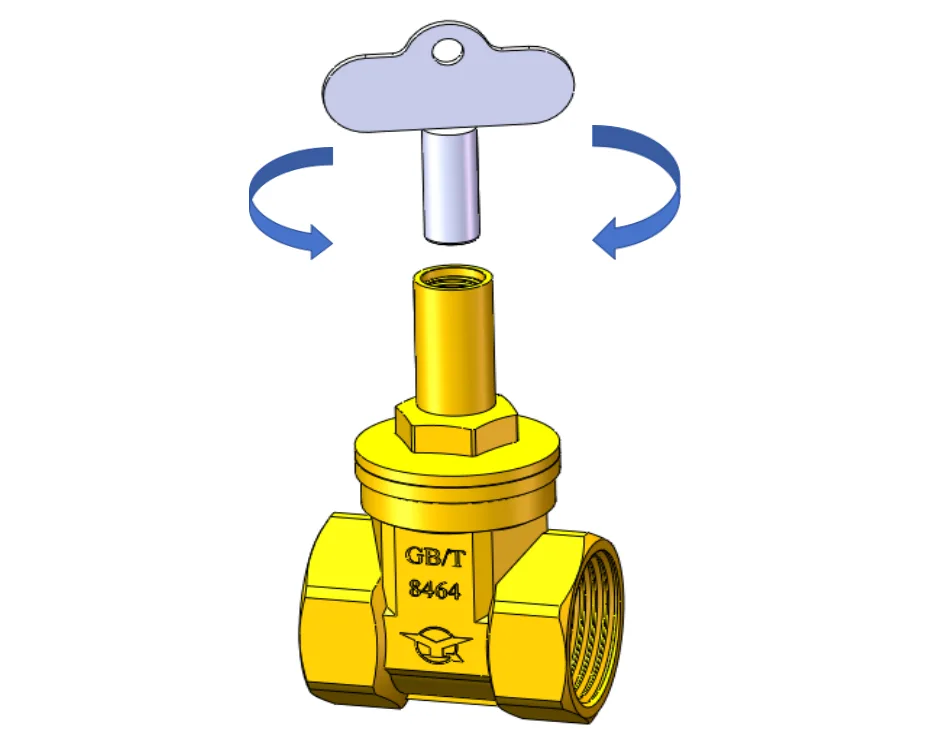

1.5 So betätigen Sie den abschließbaren Dreiecksschieber: Zum Schließen im Uhrzeigersinn und zum Öffnen gegen den Uhrzeigersinn drehen. Verwenden Sie keine zusätzlichen Werkzeuge oder übermäßige Kraft, da dies die Ventilstruktur beschädigen kann.

1.6 Es wird empfohlen, das Ventil nur in der vollständig geöffneten oder vollständig geschlossenen Position zu verwenden, um seine Lebensdauer zu verlängern. Das Ventil darf zur Drosselung nicht teilweise geöffnet werden und nicht als Endventil verwendet werden.
