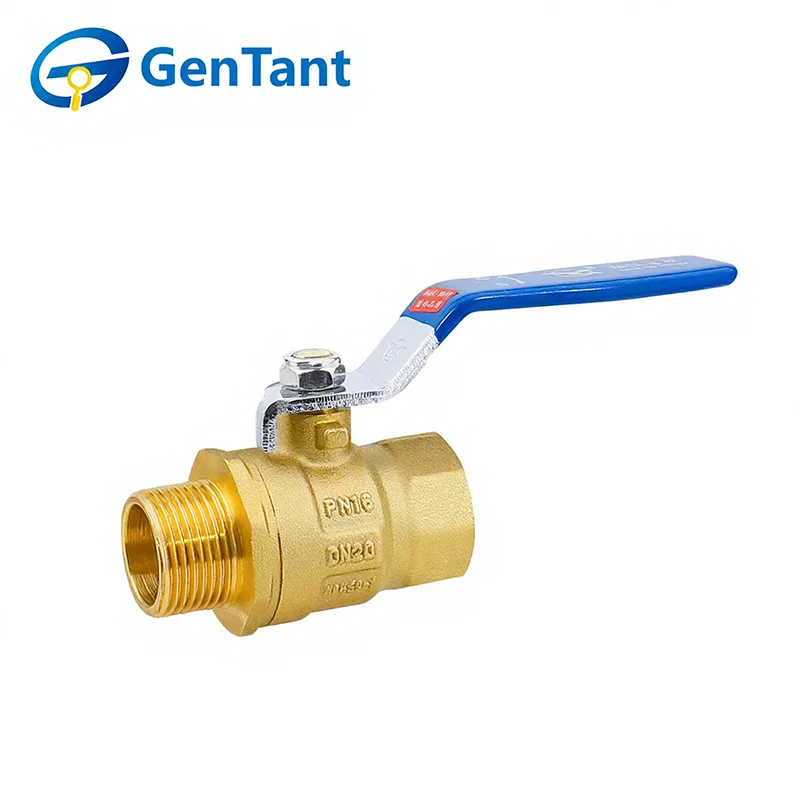

Kugelhahn mit Außengewinde und Innengewinde

Ein Kugelhahn mit Außengewinde und Innengewinde ist ein äußerst praktisches und vielseitiges Absperrventil mit Vierteldrehung, das für den flexiblen Anschluss in Rohrleitungssystemen mit Gewinde entwickelt wurde. Seine Hauptfunktion besteht darin, eine zuverlässige Ein-/Aus-Steuerung des Flüssigkeitsflusses zu ermöglichen, indem eine Kugel mit einem Durchgangsloch um 90 Grad gedreht wird. Dieser einfache Vorgang sorgt für vollen Durchfluss im geöffneten Zustand und eine sichere Abdichtung im geschlossenen Zustand. Das entscheidende Designmerkmal ist eine Kombination aus einem Außengewinde (Außengewinde) und einem Innengewinde (innen), wodurch es als direkter Adapter zwischen unterschiedlich konfigurierten Rohren oder Armaturen dienen kann, was die Installation vereinfacht und den Bedarf an zusätzlichen Anschlüssen in Sanitär-, Gas-, Wasser- und Industrieflüssigkeitsanwendungen reduziert.

Produktmerkmale und Anwendung

Kugelhähne mit Außengewinde verfügen über ein Innen- und ein Außengewindeende und ermöglichen so eine vielseitige, direkte Verbindung zwischen verschiedenen Rohrverbindungen und Geräten. Dieses Design minimiert den Bedarf an zusätzlichen Adaptern, spart Platz und reduziert potenzielle Leckstellen. Sie werden häufig in Wohnkesselanschlüssen, Wasserzählerinstallationen und HVAC-Verteilern eingesetzt. Ihre schnelle Vierteldrehung gewährleistet eine effiziente Durchflusskontrolle für Auftragnehmer und Installateure.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

Das Gewinde entspricht der Norm ISO 228

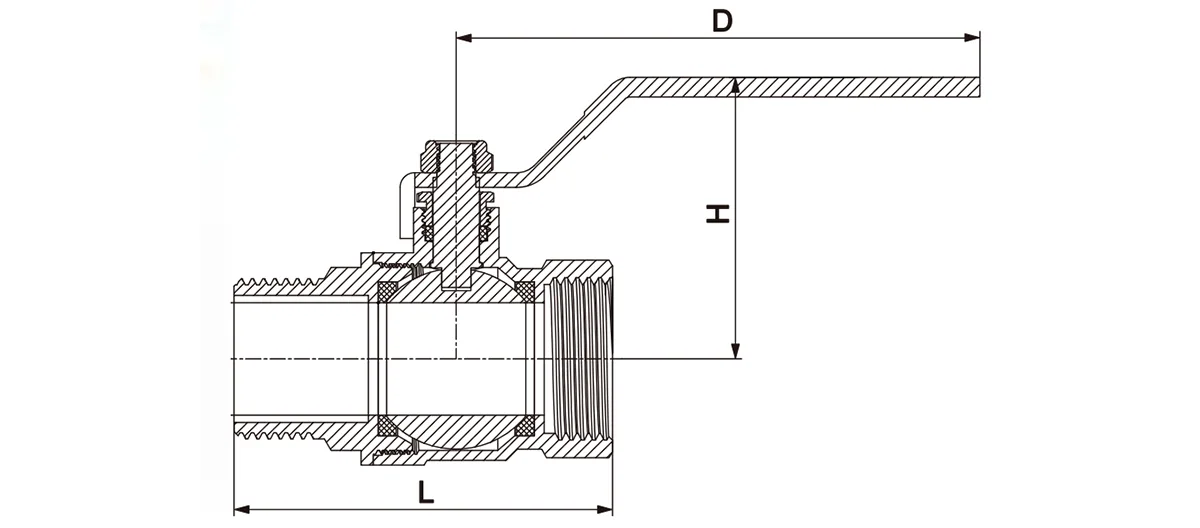

Produktdimension

Produktmerkmale und Vorteile

GenTant-Kugelhähne mit Außen- und Innengewinde sind für schnelles Absperren und zuverlässige Durchflussaktivierung ausgelegt.

Premium-Material: Hergestellt aus hochwertigem Messing HPb59-1 (nationaler Standard).

Optimaler Durchfluss: Bietet den geringstmöglichen Strömungswiderstand (effektiv Null).

Hohe Leistung: Hält hohen Druckunterschieden beim Schließen stand.

Schneller Betrieb: Ausgewählte Modelle verfügen über Öffnungs-/Schließgeschwindigkeiten von 0,05 s bis 0,1 s, ideal für automatisierte Systeme.

Kompaktes Design: Leicht und platzsparend für die einfache Integration in verschiedene Rohrleitungsnetze.

Installationsrichtlinien

Um eine langfristige Leistung zu gewährleisten und strukturelle Schäden zu verhindern, muss die Installation von qualifizierten Fachkräften durchgeführt werden.

Vorbereitung: Stellen Sie sicher, dass das Rohrleitungssystem sauber ist. Entfernen Sie die Schutzkappen und überprüfen Sie die Anschlüsse auf Schmutz.

Ausrichtung: Stellen Sie sicher, dass die Verbindungsrohre perfekt ausgerichtet sind. Eine übermäßige Fehlausrichtung führt zu Installationsspannungen, die das Ventil beschädigen können.

Richtiges Werkzeug: Verwenden Sie einen Schraubenschlüssel oder eine Rohrzange mit entsprechendem Drehmoment am sechseckigen oder achteckigen Teil des Ventils, der dem anzuziehenden Gewinde am nächsten liegt. Üben Sie niemals Kraft auf das gegenüberliegende Ende aus, da dies zu einer Verformung des Gehäuses führen kann.

Gewindeabdichtung: Verwenden Sie PTFE-Dichtmittel nur für die Rohrgewinde. Befolgen Sie die ISO 228-Standards für die Gewindelänge. Ziehen Sie es nicht zu fest an, da ein „Durchschlagen“ des Gewindes die inneren Dichtflächen beschädigen kann.

Systemunterstützung: Sorgen Sie für ausreichende Unterstützung, um zu verhindern, dass das Rohrgewicht das Ventil belastet.

Prüfung vor der Wartung: Stellen Sie sicher, dass die Druck- und Temperaturwerte mit dem System übereinstimmen, und schalten Sie das Ventil vor der Inbetriebnahme einmal vollständig (offen/geschlossen) ein.

Bedienungsanleitung

Funktion: Kugelhähne mit Außengewinde sind nur für den Ein-/Aus-Betrieb vorgesehen. Sie müssen vollständig geöffnet oder vollständig geschlossen gehalten werden und dürfen nicht zur Drosselung (Durchflussregulierung) verwendet werden.

Mechanismus: Es handelt sich um bidirektionale Ventile. Die Griffposition gibt die Durchflussrichtung an.

Vermeidung von Wasserschlägen: Schließen Sie das Ventil nicht zu abrupt, um „Wasserschläge“ (plötzliche Druckstöße) zu vermeiden.

Verwendung des Griffs: Verwenden Sie nur den werkseitig gelieferten Griff. Verwenden Sie niemals Verlängerungen, um die Hebelwirkung zu erhöhen, da ein übermäßiges Drehmoment die internen Komponenten beschädigen würde.

Inspektion und Wartung

Allgemeine Pflege: Eine regelmäßige Wartung ist in der Regel nicht erforderlich, abgesehen von gelegentlichen Fahrrad- und Vorbauprüfungen.

Filterung: Es wird dringend empfohlen, am Systemeinlass einen Filter zu installieren, um die innere Dichtung des Ventils zu schützen.

Leckagekontrolle: Wenn eine Spindelleckage auftritt, ziehen Sie die Packungsmutter im Uhrzeigersinn um eine Vierteldrehung fest. Die PTFE-Packung dient zum Ausgleich.

Sicherheitswarnung: Versuchen Sie niemals, ein Ventil neu zu verpacken oder zu zerlegen, während das System unter Druck steht. Entlasten Sie immer zuerst den Druck.

Keine Demontage: Wir empfehlen, zweiteilige Ventile nicht zu zerlegen, um Teile auszutauschen, da dies normalerweise die Integrität des Gehäuses/Saitenstücks beeinträchtigt.
