Klassifizierung von Druckminderventilen

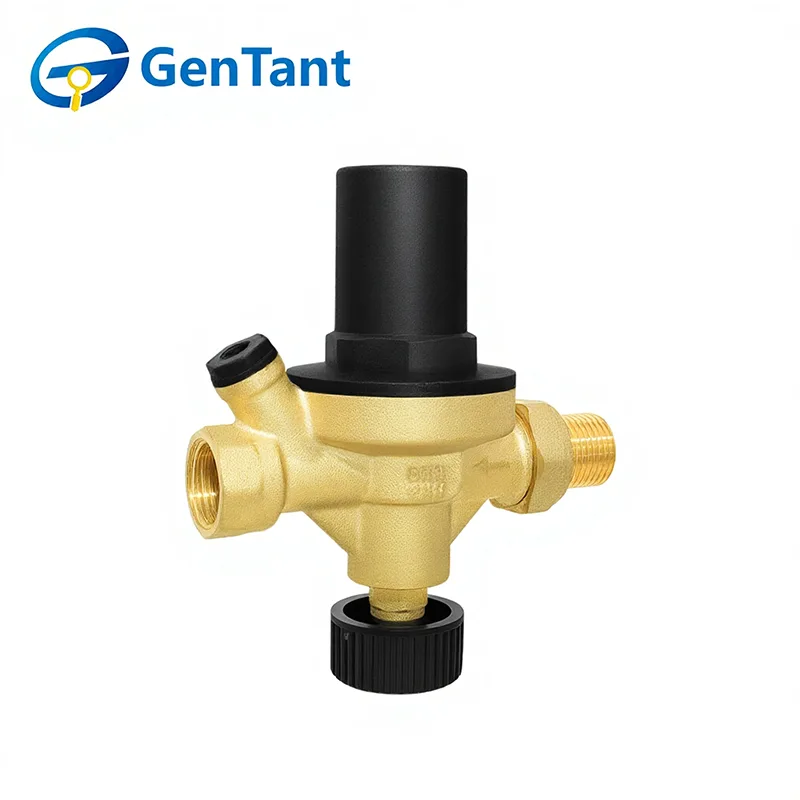

1. Direktwirkendes Druckminderventil

Dereinfachstes Druckminderventil, das direkt wirkende Druckminderventil, mit Flachmembran oder Faltenbalg. Da es sich um eine unabhängige Struktur handelt, ist die Installation eines externen Sensorkabels am stromabwärtigen Ende nicht erforderlich. Es ist das kleinste und wirtschaftlichste der drei Druckminderventile und wurde speziell für mittlere und niedrige Durchflussraten entwickelt. Die Genauigkeit des direkt wirkenden Druckminderventils beträgt typischerweise +/- 10 % des nachgeschalteten Sollwerts.

2.Kolben-Druckminderventil

Diese Art von Druckminderventil integriert zwei Ventile – das Pilotventil und das Hauptventil. Der Aufbau des Pilotventils ähnelt dem des direkt wirkenden Druckminderventils. Der Abgasdruck vom Pilotventil wirkt auf den Kolben und bewirkt, dass dieser das Hauptventil öffnet. Wenn das Hauptventil zu groß ist, um direkt geöffnet zu werden, nutzt diese Konstruktion den Eingangsdruck, um das Hauptventil zu öffnen. Daher weist dieser Typ von Druckminderventilen im Vergleich zum direkt wirkenden Druckminderventil eine höhere Kapazität und Genauigkeit (+/-5 %) bei gleicher Rohrgröße auf. Ähnlich wie das direkt wirkende Druckminderventil misst das Druckminderventil den Druck intern und erfordert keinen externen Sensordraht.

3. Membran-Druckminderventil

Bei dieser Art von Druckminderventilen ersetzen zwei Membranen den Kolben im innengeführten Druckminderventil. Die vergrößerte Membranfläche ermöglicht das Öffnen eines größeren Hauptventils, und bei gleicher Rohrgröße ist seine Kapazität größer als die des Druckminderventils mit internem Führungskolben. Darüber hinaus reagiert die Membran mit einer Genauigkeit von +/-1 % empfindlicher auf Druckänderungen. Die höhere Genauigkeit ist auf die Positionierung des stromabwärts gelegenen Sensordrahts (außerhalb des Ventils) zurückzuführen, der an seiner Stelle weniger Gas- oder Flüssigkeitsturbulenzen aufweist. Dieses Druckminderventil ist sehr flexibel und kann mit verschiedenen Arten von Vorsteuerventilen (z. B. Druckventilen, Temperaturventilen, Luftladeventilen, elektromagnetischen Ventilen oder mehreren Ventilen in Kombination) ausgestattet werden.
