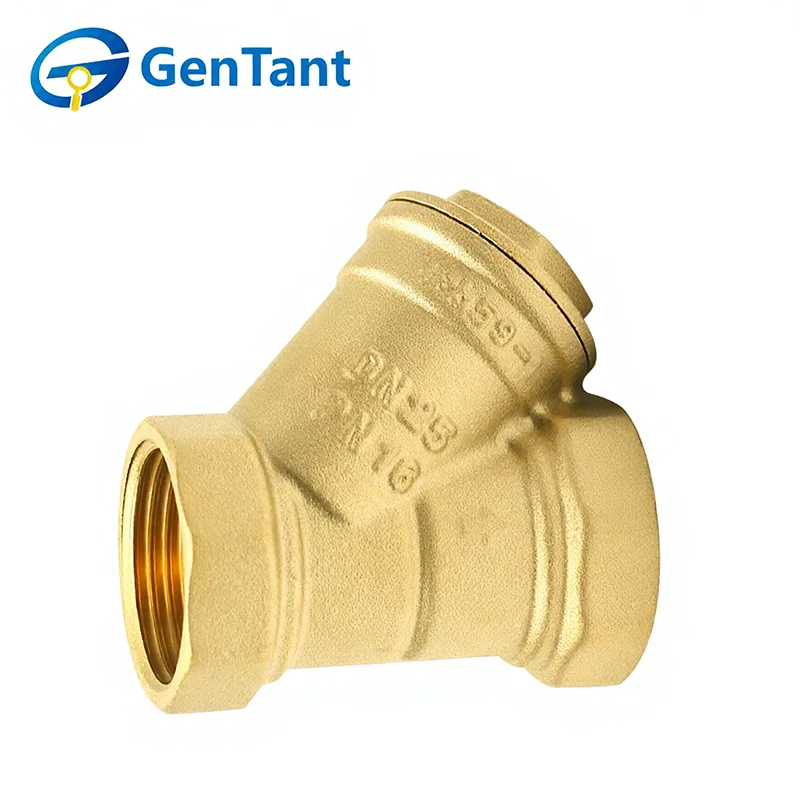

Y-förmiges Siebventil

Als vertrauenswürdiger globaler Lieferant umfasst unser Portfolio vielseitige Y-Typ-Siebventile und Korbfilter, die strenge internationale Standards erfüllen. Beziehen Sie zuverlässige Filterlösungen von GenTant und profitieren Sie von wettbewerbsfähigen Großhandelspreisen, professioneller OEM-Fertigung und 100 % werksgeprüfter Qualität. Wir laden globale Händler und Auftragnehmer ein, die Massenbeschaffung zu initiieren und unsere erstklassige Logistik und unseren technischen Support zu erleben. Sichern Sie die Integrität Ihres Rohrleitungssystems mit der bewährten Filtertechnologie von GenTant.

Produktmerkmale und Anwendung

Das Y-Siebventil ist eine wichtige Schutzkomponente mit einem zylindrischen Maschensieb, das in einem diagonalen „Y“-Abzweig untergebracht ist. Dieses Design ermöglicht es, Sand, Zunder und Schmutz bei minimalem Druckabfall aufzufangen. Seine Hauptanwendung liegt in gewerblichen HVAC- und Haushaltswasserleitungen, wo es vor teuren Geräten wie Pumpen und Messgeräten installiert wird, um Verstopfungen zu verhindern. Aufgrund seiner kompakten Form eignet es sich ideal für enge Räume in Gebäudetechnikräumen.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

Das Gewinde entspricht der Norm ISO 228

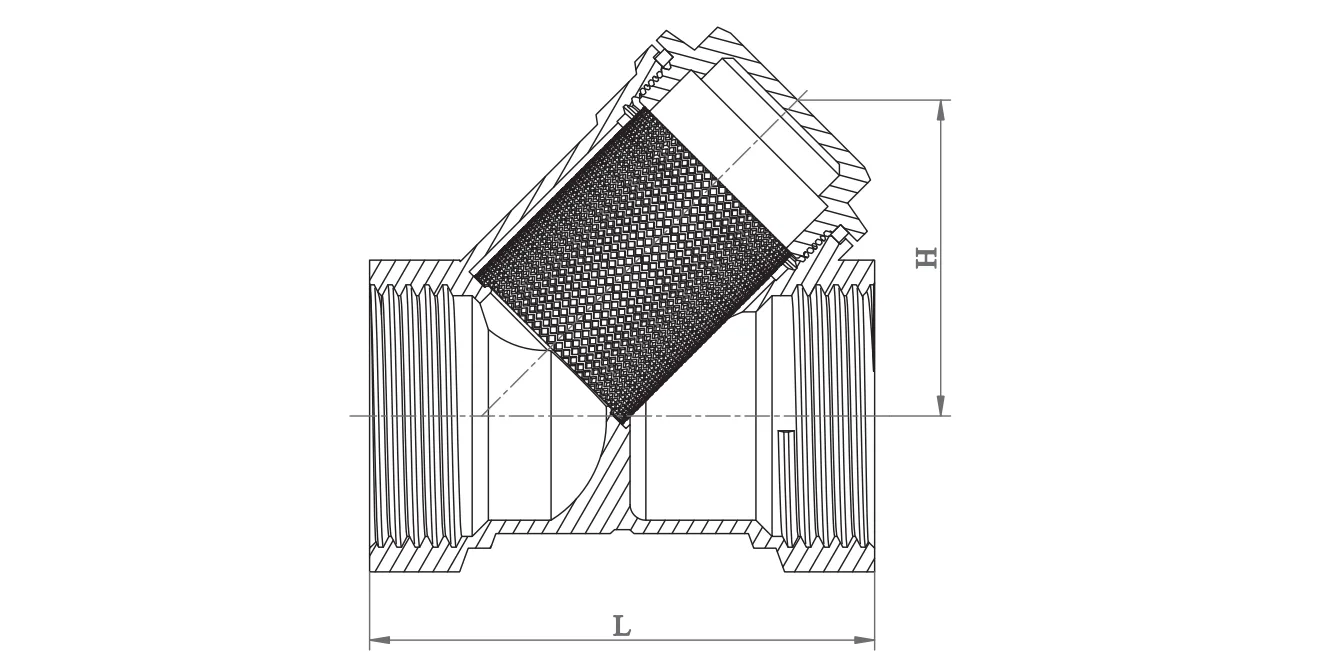

Produktdimension

Installationsrichtlinien

Systemvorbereitung: Stellen Sie sicher, dass die Rohrleitung vor der Installation von allen Bauschutt befreit wird. Entfernen Sie die Schutzkappen und prüfen Sie, ob das Innennetz richtig sitzt.

Richtungsfluss: Siebe sind unidirektional. Stellen Sie sicher, dass der Pfeil auf dem Ventilgehäuse in Richtung des Flüssigkeitsflusses zeigt. Bei Y-Siebventilen muss das Siebgehäuse nach unten zeigen, damit die Schwerkraft die Schmutzsammlung unterstützt.

Richtiges Werkzeug: Setzen Sie einen Schraubenschlüssel nur an dem Sechskantende an, das dem Rohr, in das das Gewinde eingefädelt wird, am nächsten liegt. Üben Sie kein Drehmoment auf den Ventilkörper aus, da dies zu bleibender Verformung führen kann.

Gewindeabdichtung: Verwenden Sie ausschließlich PTFE-Band oder Dichtmittel für Außengewinde von Rohren. Lassen Sie nicht zu, dass überschüssiges Dichtmittel in das Ventil gelangt, da es das Filternetz verstopfen könnte.

Abstand: Stellen Sie sicher, dass unter der Siebkappe ausreichend Freiraum vorhanden ist, damit das Sieb bei zukünftigen Wartungsarbeiten entfernt und gereinigt werden kann.

Bedienungsanleitung

Funktion: Diese Ventile sind ausschließlich für die mechanische Filterung konzipiert. Es handelt sich um passive Komponenten, die nachgeschaltete Geräte wie Pumpen, Messgeräte und Wärmetauscher schützen.

Erstinbetriebnahme: Nach dem Systemstart den Druckabfall im Filter überwachen. Ein deutlicher Abfall weist darauf hin, dass sich auf dem Sieb anfängliche „Start“-Rückstände angesammelt haben und eine sofortige Reinigung erforderlich ist.

Druckgrenzen: Stellen Sie sicher, dass die Betriebsbedingungen die angegebenen Druck- und Temperaturwerte nicht überschreiten, um Gehäuseschäden zu vermeiden.

Inspektion und Wartung

Regelmäßige Reinigung: Schrauben Sie regelmäßig den Siebdeckel ab, um das Edelstahlgewebe zu entfernen und zu reinigen. Die Häufigkeit hängt vom Sedimentgehalt der Flüssigkeit ab.

Dichtungsprüfung: Überprüfen Sie die Kappendichtung oder den O-Ring jedes Mal, wenn das Sieb geöffnet wird. Ersetzen Sie es, wenn Anzeichen von Abnutzung oder Abflachung sichtbar sind, um Undichtigkeiten zu vermeiden.

Filterpflege: Reinigen Sie das Netz mit einer weichen Bürste und Wasser. Verwenden Sie kein beschädigtes oder deformiertes Sieb, da umgeleitete Rückstände die nachgeschalteten Komponenten beschädigen.

Sicherheitsprotokoll: Versuchen Sie niemals, den Siebdeckel zu öffnen, während das System unter Druck steht. Isolieren Sie den Abschnitt und entlasten Sie den gesamten Innendruck, bevor Sie Wartungsarbeiten durchführen.

Dichtungsausgleich: Wenn an der Kappe eine Undichtigkeit auftritt, ziehen Sie die Kappe leicht fest. Wenn die Undichtigkeit weiterhin besteht, ersetzen Sie die Dichtung, anstatt sie zu fest anzuziehen.
