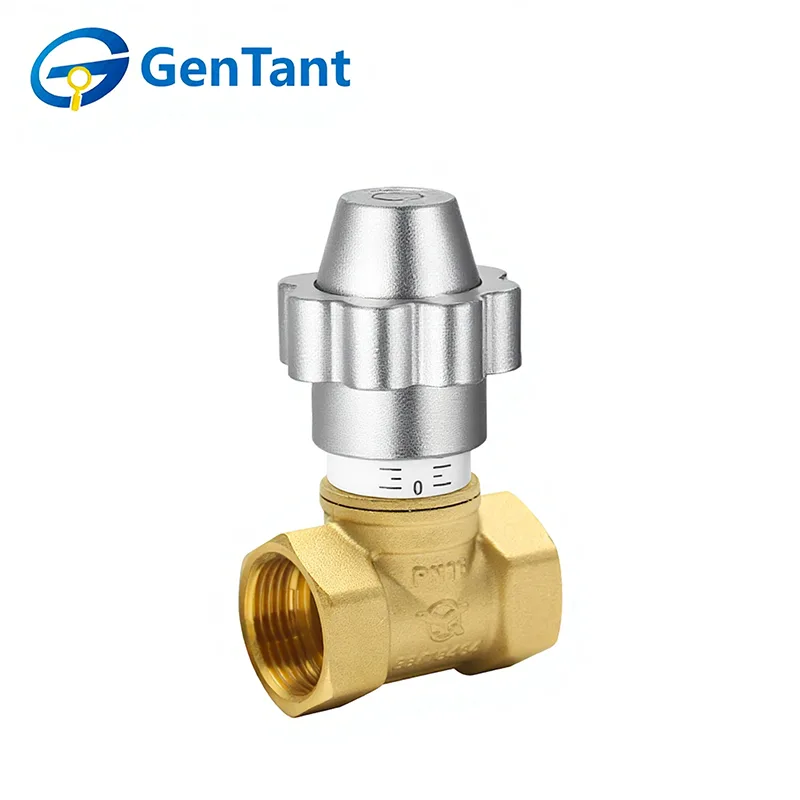

Magnetisch verschließbares Kugelventil zur Durchflussregelung

Ein magnetisch verriegelbares Durchflussregelventil ist ein fortschrittliches, multifunktionales Gerät, das für ein sicheres und präzises Flüssigkeitsmanagement entwickelt wurde. Es kombiniert die wesentlichen Drossel- und Feinregulierungsfunktionen eines Standard-Absperrventils mit einer manipulationssicheren Sicherheitsfunktion. Seine Hauptfunktion besteht darin, dem Bediener die genaue Einstellung und Aufrechterhaltung einer bestimmten Durchflussrate oder eines bestimmten Drucks durch die lineare Bewegung der Scheibe oder des Stopfens zu ermöglichen. Die integrierte Magnetverriegelung sichert dann den Verstellmechanismus des Ventils und verhindert so unbefugte oder versehentliche Änderungen der voreingestellten Position. Dadurch wird ein langfristiges Systemgleichgewicht, Energieeffizienz und Betriebsintegrität gewährleistet, was es ideal für kritische Anwendungen in HLK-Systemen, Fernwärme und gewerblichen Gebäudedienstleistungen macht, bei denen die Einstellungen zuverlässig beibehalten werden müssen.

Produktmerkmale und Anwendung

Das magnetisch verriegelbare Kugelventil zur Durchflussregelung verfügt über einen speziellen magnetischen Verriegelungsmechanismus, der unbefugte Manipulationen verhindert, was es zur ersten Wahl für öffentliche Gebäude und Mehrfamilienhäuser macht. Es kombiniert präzise Drosselung und Durchflussregulierung mit erhöhter Sicherheit; Das Ventil kann nur mit einem speziellen Magnetschlüssel eingestellt werden. Dies ist ideal, um Wasserdiebstahl zu verhindern und einen konsistenten Ausgleich in gemeinsam genutzten HVAC- oder Sanitärnetzwerken sicherzustellen.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, Dampf

Betriebstemperatur: -20 °C ≤ T ≤ 150 °C

Das Gewinde entspricht der Norm ISO 228

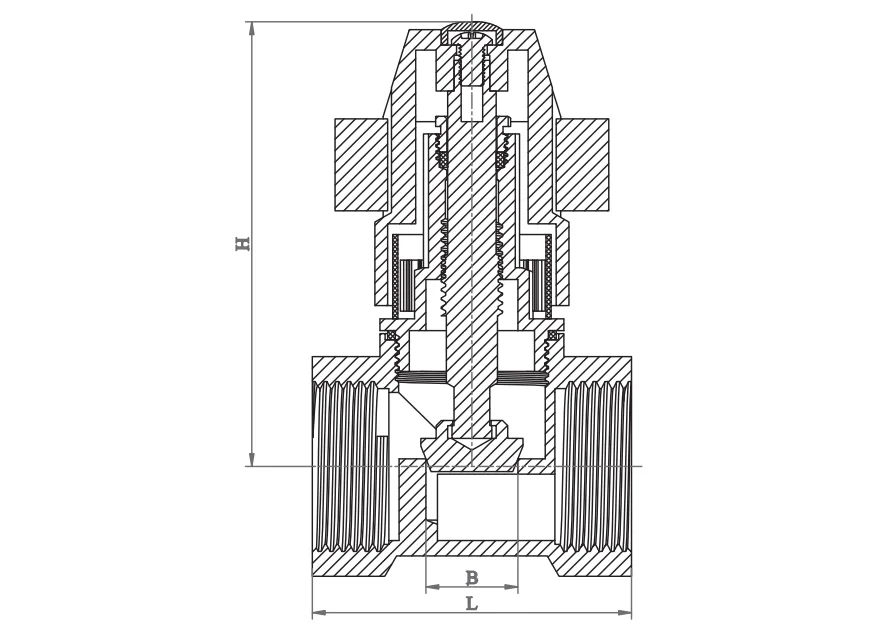

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

7. Bei Absperr- und Durchgangsventilen wird die Installation mit vertikaler Spindel und nach oben gerichtetem Betätigungsgriff empfohlen.

Bedienungsanleitung

1. Absperr- und Durchgangsventile werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

2.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

3. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

4. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören:

Kugelventile: Griff, Griffmutter, Packung, Stopfbuchse, Packungsmutter, Scheibe und Sitz.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.
