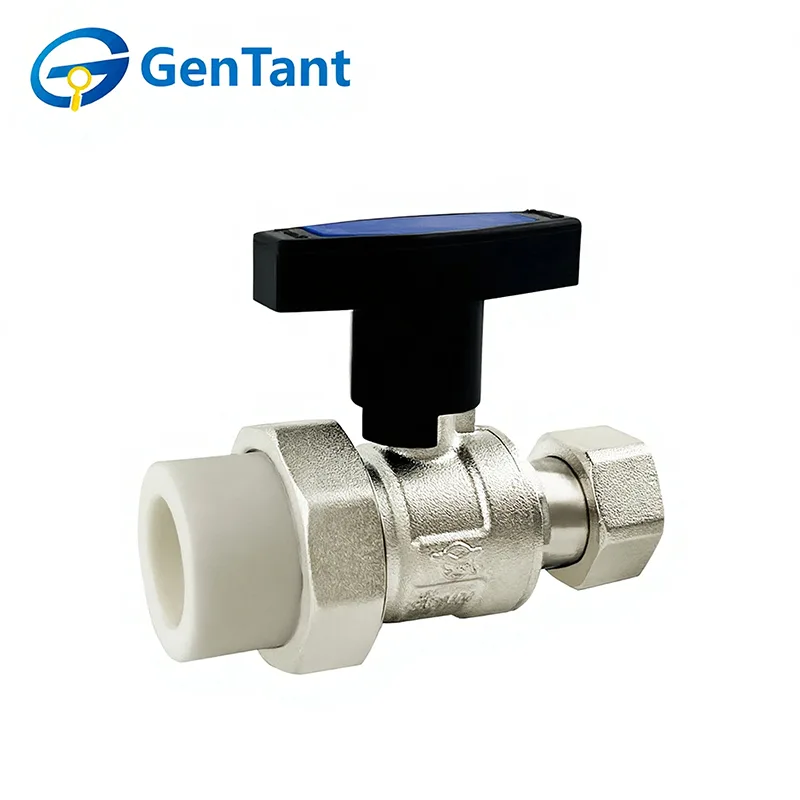

PPR Union-Kugelhahn mit langem Schaft

Der PPR Union-Kugelhahn mit langem Schaft ist eine spezielle, multifunktionale Komponente, die für Rohrleitungssysteme aus Polypropylen-Random-Copolymer (PPR) entwickelt wurde. Seine Funktion erfüllt einen doppelten Zweck: Es dient als zuverlässiges Ein-/Aus-Ventil mit Vierteldrehung für den Flüssigkeitsfluss mithilfe eines Standard-Kugelmechanismus, und seine integrierten Verbindungsanschlüsse mit verlängerten Schäften bieten erhebliche Installations- und Wartungsvorteile. Das „Langschaft“-Design positioniert den Bediengriff vom Rohr entfernt und ermöglicht so einen einfachen Zugang auch nach der Isolierung oder Wandverkleidung. Dank der Anschlussenden kann das Ventil installiert oder entfernt werden, ohne dass die PPR-Hauptleitung durchtrennt werden muss. Daher ist es für die Systemisolierung, Wartung und Modifikation von Sanitärinstallationen, Strahlungsheizungen und Solarwasserinstallationen unerlässlich.

Produktmerkmale und Anwendung

PPR Union-Kugelhähne mit langem Schaft verfügen über eine abnehmbare Verbindungsverbindung und ein längliches Gehäuse, was eine einfache Wartung ohne Durchtrennen des Rohrs ermöglicht. Ihr Hauptmerkmal ist die Hybridkonstruktion, die die Haltbarkeit von Messing mit dem Wärmeschmelzkomfort von PPR kombiniert. Sie werden häufig in verdeckten Sanitärnetzen und Wohnwassersystemen eingesetzt, bei denen Ventile hinter Wänden eingelassen sind und einen zuverlässigen, zugänglichen Absperrpunkt für den langfristigen Betrieb bieten.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser

Betriebstemperatur: -10 °C ≤ T ≤ 100 °C

Das Gewinde entspricht der Norm ISO 228

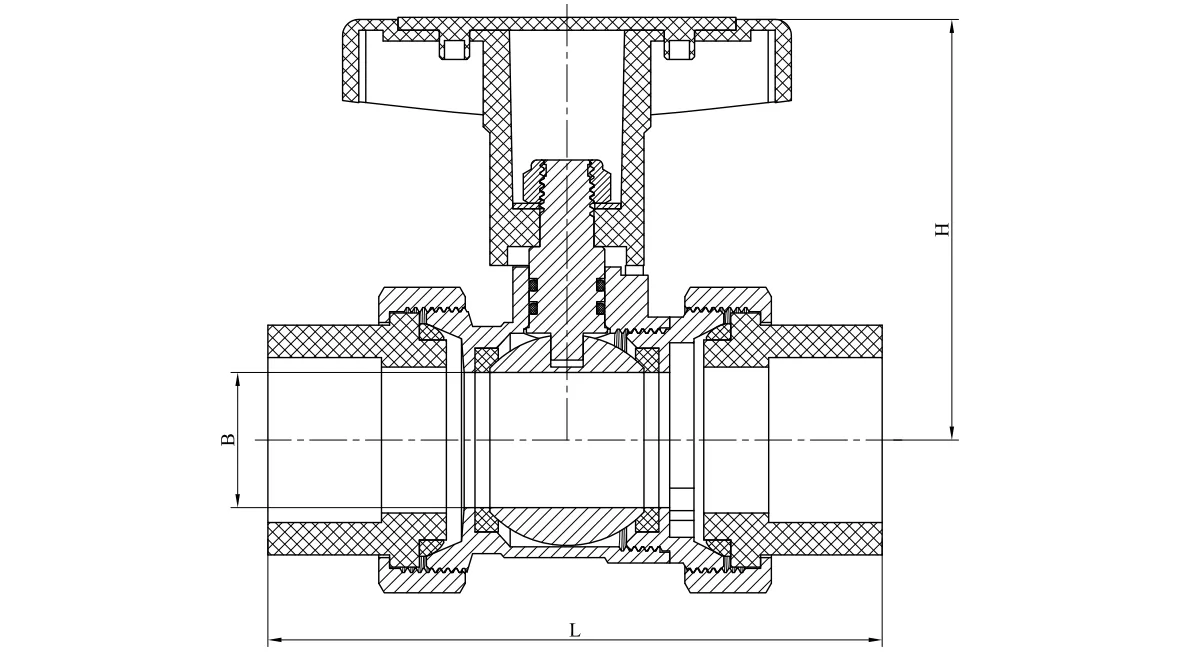

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

Bedienungsanleitung

PPR Union-Kugelhähne mit langem Schaft werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.
