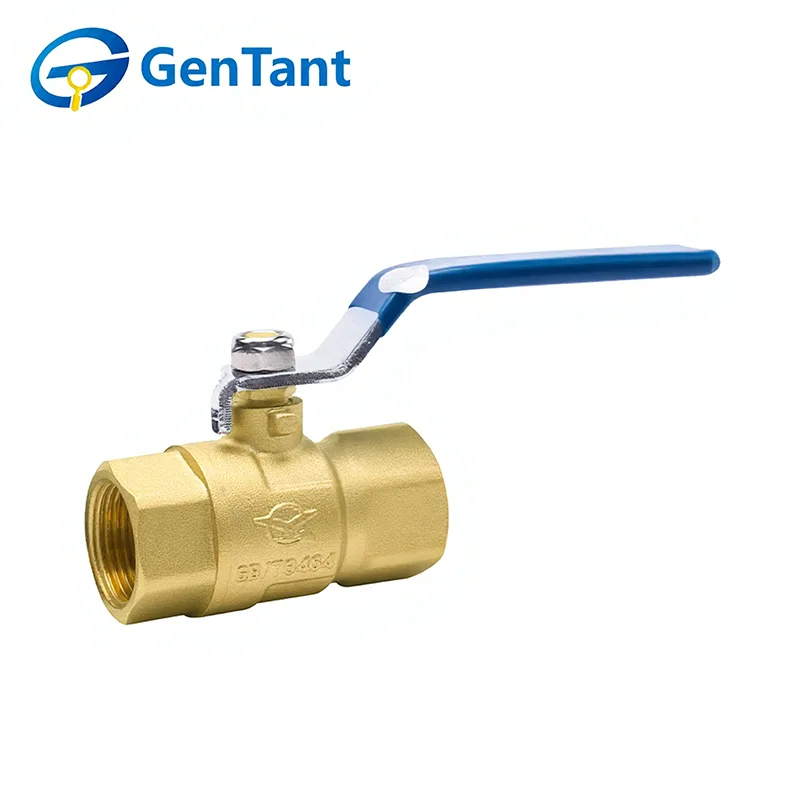

Kugelhahn mit verlängertem Innengewinde

Der Kugelhahn mit verlängertem Innengewinde ist eine spezielle Variante, die für Anwendungen entwickelt wurde, die einen einfacheren Zugang und Betrieb in schwer zugänglichen oder isolierten Rohrleitungen erfordern. Seine Kernfunktion spiegelt die eines Standard-Kugelhahns wider: Er ermöglicht eine zuverlässige Ein-/Aus-Steuerung des Flüssigkeitsflusses mit einer Vierteldrehung bei minimalem Druckabfall. Das entscheidende Merkmal ist eine verlängerte Schaftbaugruppe, die den Betätigungsgriff weiter vom Ventilgehäuse entfernt positioniert. Dadurch kann der Aktuator über Rohrisolierungen, Wandpaneele oder andere Hindernisse hinausragen und ermöglicht so eine sichere und bequeme manuelle Bedienung, ohne dass umgebende Materialien entfernt werden müssen. Das Ventil endet mit Innengewinde (Innengewinde) für den direkten Anschluss an Rohre mit Außengewinde und bietet eine sichere und kompakte Abdichtung in Sanitär-, Heizungs- und Industriesystemen.

Produktmerkmale und Anwendung

Der Kugelhahn mit verlängertem Innengewinde ist mit einem länglichen Gehäuse ausgestattet, um eine einfache Installation in isolierten Rohrleitungssystemen oder vertieften Wandräumen zu ermöglichen. Diese Verlängerung ermöglicht eine freie Bedienung des Griffs, ohne die dicken Isolationsschichten zu beeinträchtigen, wie sie üblicherweise in gewerblichen HLK- und Kaltwassernetzen zu finden sind. Sein Hauptmerkmal ist das tiefe Innengewinde, das eine drehmomentstarke, auslaufsichere Verbindung gewährleistet, die sich ideal für anspruchsvolle Sanitärinstallationen in Wohngebäuden und hocheffiziente Bauprojekte eignet.

Produktparameter

Technische Spezifikation

Nenndruck: 2,0 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

Das Gewinde entspricht der Norm ISO 228

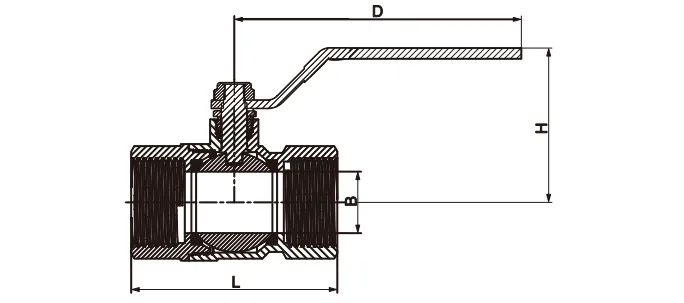

Produktdimension

Produktmerkmale und Vorteile

GenTant-Kugelhähne mit verlängertem Innengewinde sind für schnelles Absperren und zuverlässige Durchflussaktivierung ausgelegt.

Premium-Material: Hergestellt aus hochwertigem Messing HPb59-1 (nationaler Standard).

Optimaler Durchfluss: Bietet den geringstmöglichen Strömungswiderstand (effektiv Null).

Hohe Leistung: Hält hohen Druckunterschieden beim Schließen stand.

Schneller Betrieb: Ausgewählte Modelle verfügen über Öffnungs-/Schließgeschwindigkeiten von 0,05 s bis 0,1 s, ideal für automatisierte Systeme.

Kompaktes Design: Leicht und platzsparend für die einfache Integration in verschiedene Rohrleitungsnetze.

Installationsrichtlinien

Um eine langfristige Leistung zu gewährleisten und strukturelle Schäden zu verhindern, muss die Installation von qualifizierten Fachkräften durchgeführt werden.

Vorbereitung: Stellen Sie sicher, dass das Rohrleitungssystem sauber ist. Entfernen Sie die Schutzkappen und überprüfen Sie die Anschlüsse auf Schmutz.

Ausrichtung: Stellen Sie sicher, dass die Verbindungsrohre perfekt ausgerichtet sind. Eine übermäßige Fehlausrichtung führt zu Installationsspannungen, die das Ventil beschädigen können.

Richtiges Werkzeug: Verwenden Sie einen Schraubenschlüssel oder eine Rohrzange mit entsprechendem Drehmoment am sechseckigen oder achteckigen Teil des Ventils, der dem anzuziehenden Gewinde am nächsten liegt. Üben Sie niemals Kraft auf das gegenüberliegende Ende aus, da dies zu einer Verformung des Gehäuses führen kann.

Gewindeabdichtung: Verwenden Sie PTFE-Dichtmittel nur für die Rohrgewinde. Befolgen Sie die ISO 228-Standards für die Gewindelänge. Ziehen Sie es nicht zu fest an, da ein „Durchschlagen“ des Gewindes die inneren Dichtflächen beschädigen kann.

Systemunterstützung: Sorgen Sie für ausreichende Unterstützung, um zu verhindern, dass das Rohrgewicht das Ventil belastet.

Prüfung vor der Wartung: Stellen Sie sicher, dass die Druck- und Temperaturwerte mit dem System übereinstimmen, und schalten Sie das Ventil vor der Inbetriebnahme einmal vollständig (offen/geschlossen) ein.

Bedienungsanleitung

Funktion: Kugelhähne mit verlängertem Innengewinde sind nur für den Ein-/Aus-Betrieb vorgesehen. Sie müssen vollständig geöffnet oder vollständig geschlossen gehalten werden und dürfen nicht zur Drosselung (Durchflussregulierung) verwendet werden.

Mechanismus: Es handelt sich um bidirektionale Ventile. Die Griffposition gibt die Durchflussrichtung an.

Vermeidung von Wasserschlägen: Schließen Sie das Ventil nicht zu abrupt, um „Wasserschläge“ (plötzliche Druckstöße) zu vermeiden.

Verwendung des Griffs: Verwenden Sie nur den werkseitig gelieferten Griff. Verwenden Sie niemals Verlängerungen, um die Hebelwirkung zu erhöhen, da ein übermäßiges Drehmoment die internen Komponenten beschädigen würde.

Inspektion und Wartung

Allgemeine Pflege: Eine regelmäßige Wartung ist in der Regel nicht erforderlich, abgesehen von gelegentlichen Fahrrad- und Vorbauprüfungen.

Filterung: Es wird dringend empfohlen, am Systemeinlass einen Filter zu installieren, um die innere Dichtung des Ventils zu schützen.

Leckagekontrolle: Wenn eine Spindelleckage auftritt, ziehen Sie die Packungsmutter im Uhrzeigersinn um eine Vierteldrehung fest. Die PTFE-Packung dient zum Ausgleich.

Sicherheitswarnung: Versuchen Sie niemals, ein Ventil neu zu verpacken oder zu zerlegen, während das System unter Druck steht. Entlasten Sie immer zuerst den Druck.

Keine Demontage: Wir empfehlen, zweiteilige Ventile nicht zu zerlegen, um Teile auszutauschen, da dies normalerweise die Integrität des Gehäuses/Saitenstücks beeinträchtigt.
