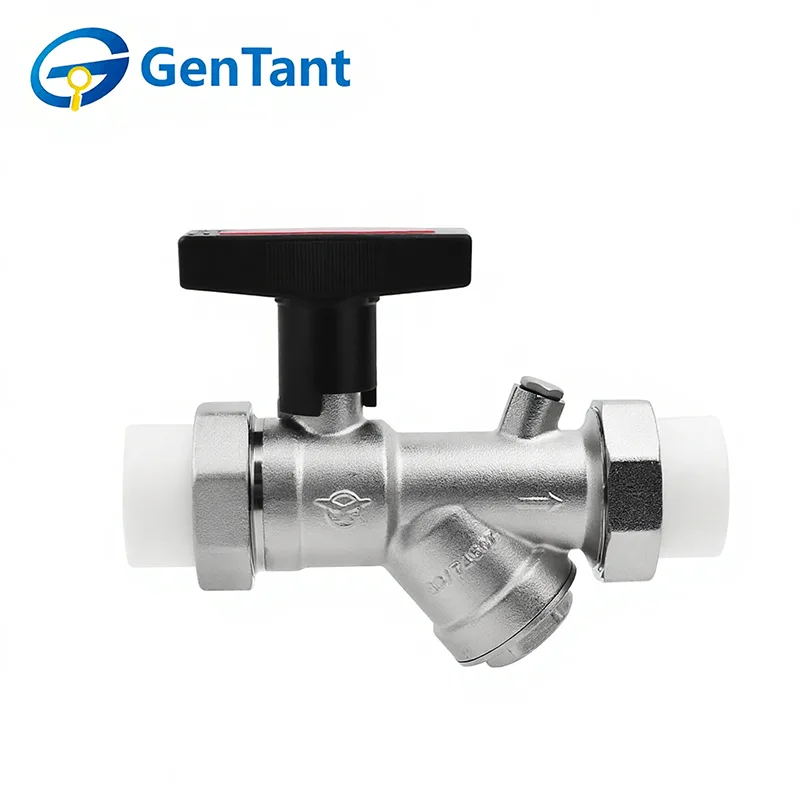

Doppeltes PPR-Füllventil mit langem Schaft

Ein doppeltes PPR-Füllventil mit langem Schaft ist ein Spezialgerät, das für die präzise Wasserstandskontrolle in Lager- und Versorgungssystemen aus Polypropylen-Random-Copolymer (PPR) entwickelt wurde. Seine Funktion besteht darin, das Nachfüllen des Tanks automatisch zu regulieren: Es öffnet sich, um Wasser einzulassen, wenn der Füllstand sinkt, und schaltet sich ab, wenn die voreingestellte Höhe erreicht ist, um ein Überlaufen zu verhindern. Der verlängerte „lange Schaft“ ermöglicht die Installation über tiefere Tanks, während das „doppelte PPR“-Design PPR-Verbindungsanschlüsse sowohl am Einlass als auch am Auslass integriert. Dies sorgt für eine nahtlose, dauerhafte und leckagefreie Fusionsverbindung mit der Haupt-PPR-Rohrleitung und gewährleistet einen robusten, wartungsfreien Betrieb in Anwendungen wie Wassertanks für Privathaushalte, Solarthermiesystemen und industriellen Speichern.

Produktmerkmale und Anwendung

Doppelte PPR-Füllventile mit langem Schaft verfügen über zwei Anschlüsse aus Polypropylen-Random-Copolymer, die in einen verlängerten Messingschaft integriert sind. Dieses Hybriddesign ermöglicht das direkte thermische Schmelzschweißen an PPR-Rohrleitungssystemen und sorgt so für eine nahtlose, leckagesichere Verbindung. Ihre Hauptanwendung liegt in modernen Sanitäranlagen und Unterputzspülkästen, wo der lange Schaft durch dicke Trennwände reicht, während die PPR-Enden für eine korrosionsbeständige, dauerhafte Verbindung sorgen.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser

Betriebstemperatur: -10 °C ≤ T ≤ 100 °C

Das Gewinde entspricht der Norm ISO 228

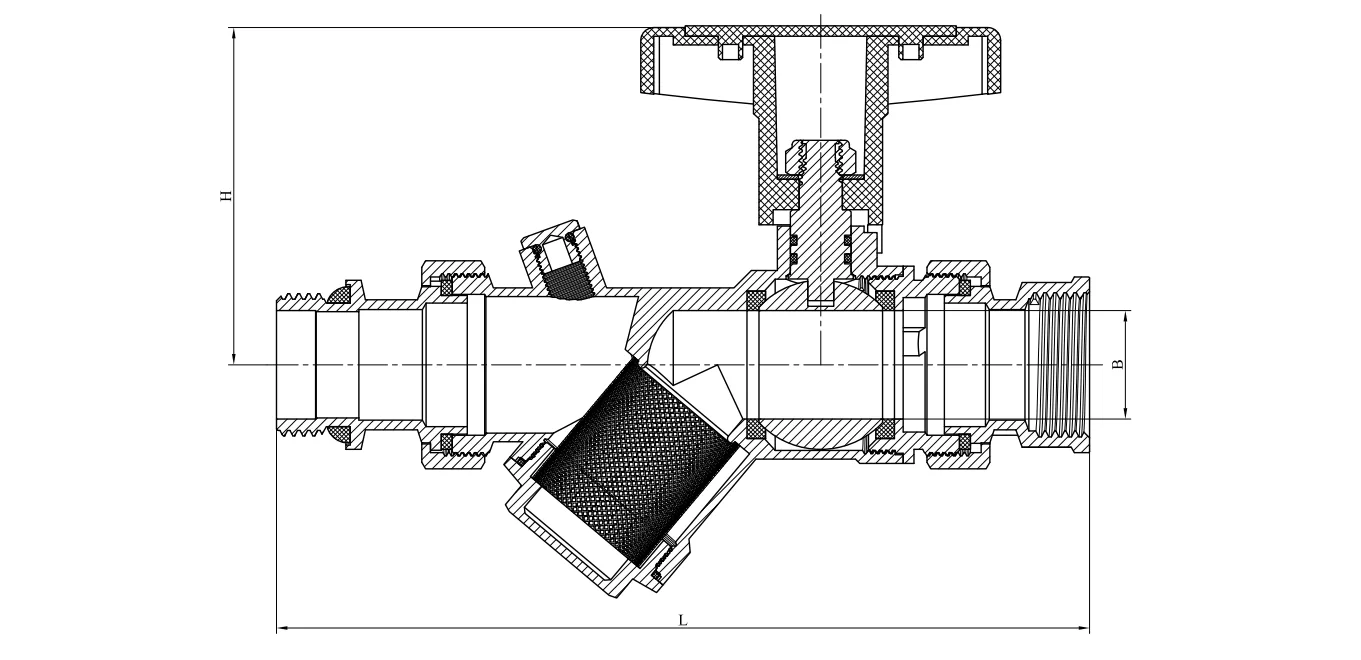

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

Bedienungsanleitung

Doppelte PPR-Füllventile mit langem Schaft werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.
