Rückschlagventil mit langem Schaft

Ein Rückschlagventil mit langem Schaft ist eine spezielle Rückschlagventilvariante, die den Rückfluss von Flüssigkeit in Wasserheiz- oder Kühlkreisläufen wie Fußbodenheizungssystemen oder Heizkörperkreisläufen verhindern soll. Seine Hauptfunktion besteht darin, einen unidirektionalen Fluss sicherzustellen, sodass erwärmtes oder gekühltes Wasser in der vorgesehenen Richtung zirkulieren kann, während es sich automatisch schließt, um jeglichen Rückfluss zu blockieren, der das Gleichgewicht und die Effizienz des Systems stören könnte. Das charakteristische „Langschaft“-Design zeichnet sich durch einen verlängerten Ventilkörper aus, der den direkten Einbau in einen Verteileranschluss oder einen tiefliegenden Verbindungspunkt ermöglicht. Dies sorgt für einen sicheren, integrierten Sitz und erleichtert den Zugang für Wartungsarbeiten, was es für die Aufrechterhaltung der hydraulischen Trennung und der konsistenten thermischen Leistung in modernen HVAC-Systemen unerlässlich macht.

Produktmerkmale und Anwendung

Rücklaufventile mit langem Schaft verfügen über einen länglichen Körper, der den Rückfluss von Flüssigkeiten in versenkten oder isolierten Systemen erleichtert. Ihr Hauptmerkmal ist die größere Reichweite, die eine sichere Installation durch dicke Trennwände ermöglicht und gleichzeitig den Einstellanschluss zugänglich hält. Sie werden häufig in Fußbodenheizungsverteilern und Solarthermiekreisläufen eingesetzt, wo sie den Wasserrücklauf zur Wärmequelle regulieren und so einen ausgeglichenen Druck und einen optimalen thermischen Wirkungsgrad im gesamten Kreislauf gewährleisten.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser

Betriebstemperatur: -10 °C ≤ T ≤ 100 °C

Das Gewinde entspricht der Norm ISO 228

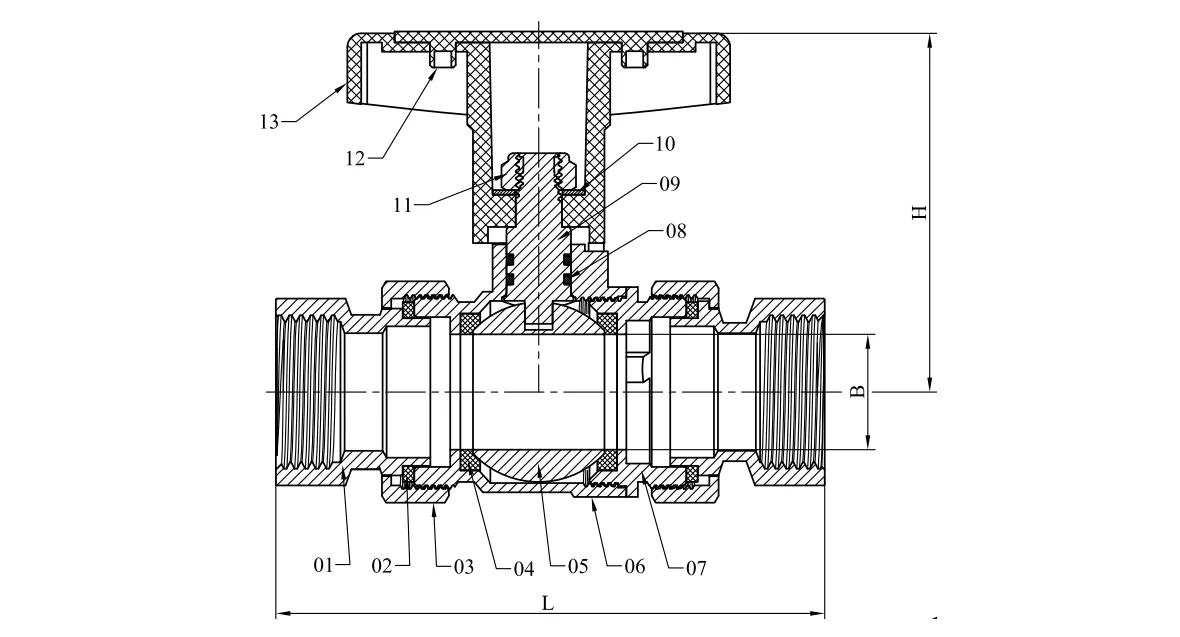

Innengewinde

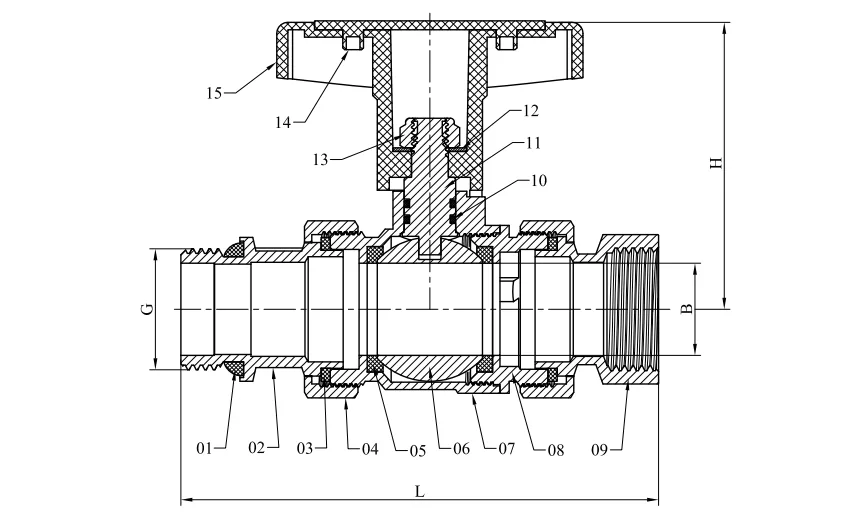

Außengewinde

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

Bedienungsanleitung

Rückschlagventile mit langem Schaft werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.
