Wie verhindert ein Flanschrückschlagventil den Rückfluss in Rohrleitungssystemen?

In industriellen Rohrleitungssystemen ist die Verhinderung eines Rückflusses von entscheidender Bedeutung für die Aufrechterhaltung der Systemsicherheit, den Schutz der Ausrüstung und die Gewährleistung der Prozessstabilität. ARückschlagventil mit Flanschist eine weit verbreitete Lösung, die den Flüssigkeitsfluss automatisch in eine Richtung ermöglicht und gleichzeitig den Rückfluss blockiert. Dieses einfache, aber effektive Gerät spielt eine entscheidende Rolle in Branchen wie der Wasseraufbereitung, der chemischen Verarbeitung, der Erdölindustrie und der Energieerzeugung.

Im Gegensatz zu manuellen Ventilen arbeiten Flansch-Rückschlagventile automatisch über den Druck des fließenden Mediums. Wenn die Flüssigkeit in die richtige Richtung fließt, öffnet sich die innere Scheibe; Wenn sich der Durchfluss umkehrt oder der Druck abfällt, schließt sich die Scheibe sofort, wodurch ein Rückfluss verhindert und vorgeschaltete Geräte geschützt werden.

Artikelzusammenfassung

In diesem Artikel werden die Funktionsweise eines Rückschlagventils mit Flansch, seine Strukturkomponenten, Vorteile, Installationsaspekte und gängige industrielle Anwendungen erläutert. Außerdem wird hervorgehoben, wie die Auswahl des richtigen Ventildesigns häufig auftretende Pipeline-Probleme wie Pumpenschäden, Druckstöße und Verunreinigungen lösen kann.

Inhaltsverzeichnis

• Einführung in Flanschrückschlagventile
• Funktionsprinzip eines Flanschrückschlagventils
• Hauptkomponenten eines Flanschrückschlagventils
• Wichtige technische Parameter
• Vorteile der Verwendung von Flanschrückschlagventilen
• Typische industrielle Anwendungen
• So wählen Sie das richtige Flansch-Rückschlagventil aus
• Installations- und Wartungstipps
• Häufig gestellte Fragen
• Abschluss

Einführung in Flanschrückschlagventile

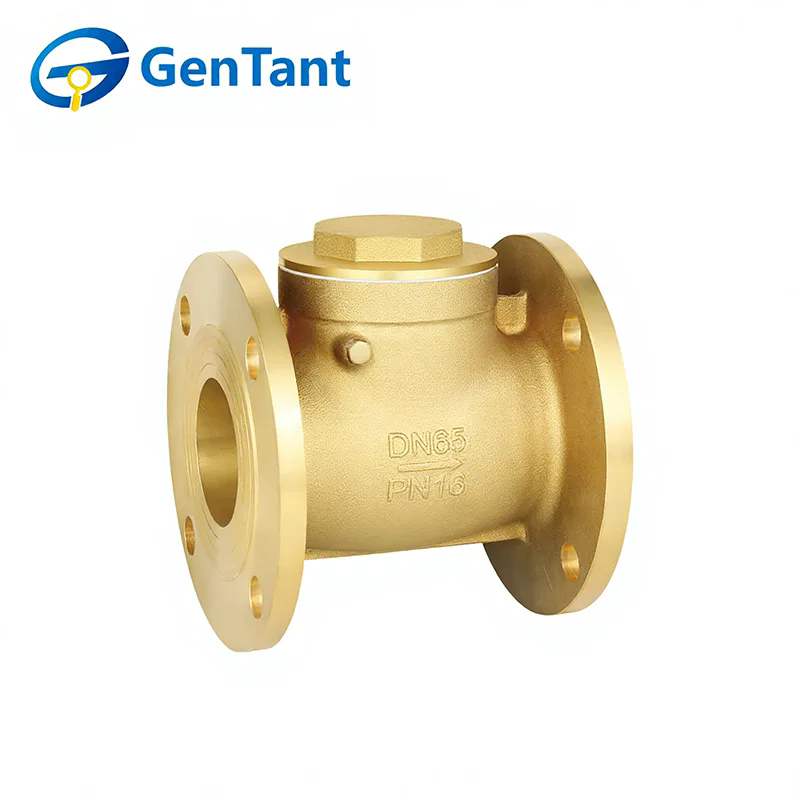

Ein Rückschlagventil mit Flansch ist eine Art Rückschlagventil, das an beiden Enden mit Flanschanschlüssen ausgestattet ist, sodass es direkt an Rohrleitungsflansche angeschraubt werden kann. Diese Verbindungsmethode bietet eine starke Dichtleistung und eignet sich besonders für mittlere und große Rohrleitungen, die unter höheren Druckbedingungen betrieben werden. :contentReference[oaicite:1]{index=1}

Die Hauptfunktion eines Rückschlagventils mit Flansch besteht darin, die Bewegung der Flüssigkeit in eine Richtung zu ermöglichen und gleichzeitig den Rückfluss automatisch zu stoppen. Dies verhindert Probleme wie Pumpenschäden, Wasserschläge oder eine Kontamination vorgelagerter Prozesse. :contentReference[oaicite:2]{index=2}

Aufgrund ihrer Zuverlässigkeit und Langlebigkeit werden Rückschlagventile mit Flansch häufig in Wassersystemen, petrochemischen Anlagen, Abwasseraufbereitungsanlagen und industriellen Produktionslinien eingesetzt.

Funktionsprinzip eines Flanschrückschlagventils

Der Betrieb eines Rückschlagventils mit Flansch beruht auf Druckunterschieden zwischen Einlass und Auslass der Rohrleitung.

• Wenn die Flüssigkeit in die richtige Richtung fließt, drückt der Druck die Ventilscheibe auf.
• Die Scheibe hebt oder schwenkt vom Ventilsitz weg und ermöglicht so den Durchfluss des Mediums.
• Wenn der Durchfluss stoppt oder sich umkehrt, drückt der Gegendruck die Scheibe zurück in den Sitz.
• Das Ventil schließt automatisch und blockiert den Rückfluss.

Dieser automatische Mechanismus stellt sicher, dass keine externe Stromversorgung oder manuelle Bedienung erforderlich ist. Das Ventil reagiert sofort auf Druckänderungen im System und bietet kontinuierlichen Schutz für Pumpen, Kompressoren und andere kritische Geräte. :contentReference[oaicite:3]{index=3}

Hauptkomponenten eines Flanschrückschlagventils

Das Verständnis der inneren Struktur eines Rückschlagventils mit Flansch hilft Ingenieuren bei der Auswahl des richtigen Modells für ihr Rohrleitungssystem.

Die meisten industriellen Rückschlagventile mit Flansch werden aus langlebigen Materialien wie Gusseisen, Kohlenstoffstahl oder Edelstahl hergestellt, um Druck, Temperatur und korrosiven Medien standzuhalten. :contentReference[oaicite:4]{index=4}

Wichtige technische Parameter

Bei der Auswahl eines Rückschlagventils mit Flansch müssen Ingenieure mehrere technische Parameter berücksichtigen, um die Kompatibilität mit dem Rohrleitungssystem sicherzustellen.

• Nenndurchmesser (DN)
• Druckstufe (PN oder Klasse)
• Arbeitstemperatur
• Material von Körper und Scheibe
• Dichtungsmaterial
• Verbindungsstandard (ANSI, DIN, JIS)

Vorteile der Verwendung von Flanschrückschlagventilen

Viele Industrieanlagen bevorzugen Rückschlagventile mit Flansch, da sie zuverlässige Leistung und einfache Wartung bieten.

• Automatischer Betrieb– Keine manuelle Steuerung oder Stromversorgung erforderlich.
• Effektive Rückflussverhinderung– Schützt Pumpen und Kompressoren.
• Starke Pipeline-Verbindung– Flanschverbindungen sorgen für eine stabile Abdichtung.
• Einfache Wartung– Das Ventil kann ohne Durchtrennen der Rohrleitung entfernt werden.
• Breite Industriekompatibilität– Geeignet für verschiedene Druck- und Temperaturbedingungen.

Diese Vorteile machen Flansch-Rückschlagventile zu unverzichtbaren Bestandteilen moderner industrieller Rohrleitungssysteme.

Typische industrielle Anwendungen

Rückschlagventile mit Flansch werden üblicherweise in vielen Industriesystemen installiert, in denen die Verhinderung eines Rückflusses von entscheidender Bedeutung ist.

• Wasserversorgungs- und Aufbereitungsanlagen
• Öl- und Gaspipelines
• Chemische Verarbeitungssysteme
• Dampf- und Kesselleitungen
• Lebensmittel- und Pharmaverarbeitungslinien
• Anlagen zur Stromerzeugung

In Pumpensystemen beispielsweise wird das Ventil häufig an der Druckleitung installiert, um zu verhindern, dass Wasser in die Pumpe zurückfließt, wenn diese nicht mehr läuft.

So wählen Sie das richtige Flansch-Rückschlagventil aus

Die Auswahl des richtigen Ventilmodells erfordert eine sorgfältige Bewertung der Systembedingungen. Folgende Faktoren sollten immer berücksichtigt werden:

• Rohrleitungsdruck und -temperatur
• Art der Flüssigkeit oder des Gases
• Einbauausrichtung (horizontal oder vertikal)
• Erforderliche Dichtungsleistung
• Wartungszugänglichkeit
• Anwendbare Industriestandards

Ein richtig dimensioniertes Ventil gewährleistet einen stabilen Betrieb und verhindert Probleme wie Scheibenvibrationen, Druckverlust oder vorzeitigen Verschleiß.

Installations- und Wartungstipps

• Montieren Sie das Ventil entsprechend dem Durchflussrichtungspfeil am Gehäuse.
• Stellen Sie vor der Installation sicher, dass die Flanschoberflächen sauber sind.
• Verwenden Sie beim Anziehen der Flanschschrauben die richtigen Dichtungen und das richtige Drehmoment.
• Vermeiden Sie die Installation des Ventils an Stellen, an denen sich Schmutz ansammeln kann.
• Überprüfen Sie es regelmäßig auf Verschleiß, Korrosion oder Dichtungsschäden.

Der richtige Einbau verbessert die Zuverlässigkeit und Lebensdauer des Ventils erheblich.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen einem Rückschlagventil mit Flansch und einem Rückschlagventil mit Gewinde?

Flansch-Rückschlagventile nutzen Bolzenverbindungen zwischen Rohrflanschen und eignen sich daher ideal für größere Rohrleitungen und Systeme mit höherem Druck. Rückschlagventile mit Gewinde werden typischerweise für kleinere Rohrleitungen verwendet.

F2: Kann ein Rückschlagventil mit Flansch vertikal installiert werden?

Ja, aber die Einbaulage hängt vom Ventiltyp ab. Rückschlagklappen werden typischerweise horizontal eingebaut, während Hubrückschlagventile in vertikalen Rohrleitungen eingesetzt werden können.

F3: Was verursacht Wasserschläge in Rückschlagventilen?

Ein Wasserschlag entsteht, wenn das Ventil aufgrund einer plötzlichen Strömungsumkehr zu schnell schließt. Der Einsatz federunterstützter Rückschlagventile oder eine ordnungsgemäße Systemkonstruktion können zur Reduzierung dieses Problems beitragen.

F4: Wie lange hält ein Rückschlagventil mit Flansch?

Bei richtiger Materialauswahl und Wartung können industrielle Rückschlagventile viele Jahre lang in anspruchsvollen Umgebungen zuverlässig funktionieren.

Abschluss

Ein Rückschlagventil mit Flansch ist eine wichtige Komponente in modernen Rohrleitungssystemen. Es stellt sicher, dass Flüssigkeiten sicher in eine Richtung fließen und verhindert gleichzeitig kostspielige Rückflussprobleme. Durch das Verständnis des Funktionsprinzips, der Struktur und der Anwendungsanforderungen können Ingenieure und Facility Manager das richtige Ventil auswählen, um die Systemzuverlässigkeit und Betriebseffizienz zu verbessern.
