Kesselsicherheitsgruppe

Eine Kesselsicherheitsgruppe ist eine integrierte, kritische Baugruppe, die für umfassenden Schutz und Betriebskontrolle für Warmwasserkesselsysteme ausgelegt ist. Seine Hauptfunktion vereint drei wesentliche Sicherheitsmechanismen: ein Druckentlastungsventil, um überschüssigen Druck automatisch abzulassen und einen katastrophalen Überdruck zu verhindern; ein Manometer zur visuellen Überwachung des Systemdrucks in Echtzeit; und ein einzigartiges Kombinationsventil, das zusätzliche Funktionen wie Durchflussregulierung, Rückschlagventil oder Füllventilfunktionen integriert, um einen sicheren Wasserstand aufrechtzuerhalten und einen Rückfluss zu verhindern. Diese integrierte Einheit gewährleistet Systemsicherheit, Betriebsstabilität und die Einhaltung strenger Heizvorschriften und schützt vor Schäden und gefährlichen Bedingungen in gewerblichen und privaten Kesselinstallationen.

Produktmerkmale und Anwendung

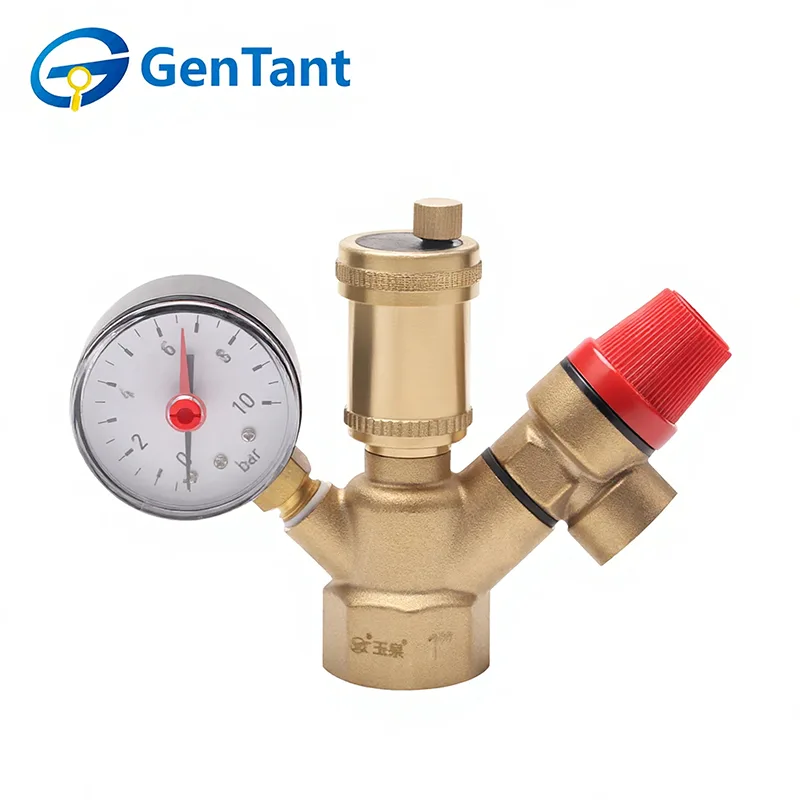

Eine Kesselsicherheitsgruppe 1 ist eine integrierte Schutzgruppe für autonome Heiz- und Warmwassersysteme (bis zu 10 bar). Es vereint drei wichtige Funktionen in einem Messinggehäuse, um die Betriebsstabilität zu gewährleisten.

Druckschutz: Ein integriertes Sicherheitsventil lässt Wasser automatisch ab, wenn der Druck den eingestellten Grenzwert überschreitet, und verhindert so einen Tank- oder Rohrbruch.

Luftentfernung: Eine automatische Entlüftung sorgt für eine kontinuierliche Entlüftung der Gase und verhindert so „Lufteinschlüsse“, Lärm und innere Korrosion.

Überwachung: Ein eingebautes Manometer ermöglicht die visuelle Echtzeitverfolgung des Systemdrucks.

Es wird in geschlossenen Heizungs- und Warmwassersystemen eingesetzt und schützt Kessel und indirekte Warmwasserbereiter vor Wärmeausdehnung. Es ist für die Aufrechterhaltung der Sicherheit in Privathäusern mit unabhängigen Gas-, Elektro- oder Festbrennstoff-Wärmequellen unerlässlich.

Produktparameter (Spezifikation)

Technische Spezifikation

Nenndruck, MPa: 1,0

Prüfdruck, MPa: 1,5

Betriebstemperatur in der Rohrleitung: bis zu +120 °C

Anschlussgröße, Zoll: 1

Einstelldruck des Sicherheitsventils, bar: 3,0

Mindestbetriebsmediumdruck, bar: 0,05

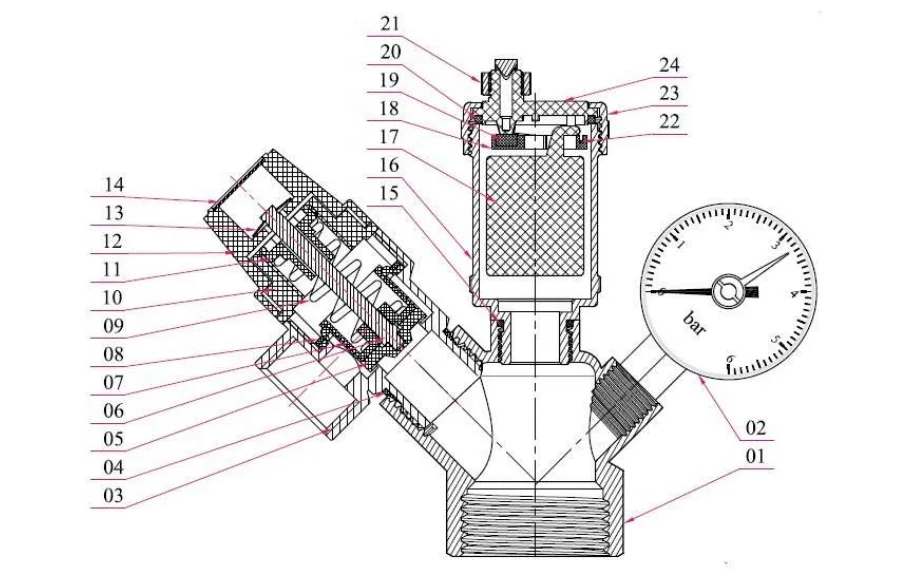

Materialzusammensetzung

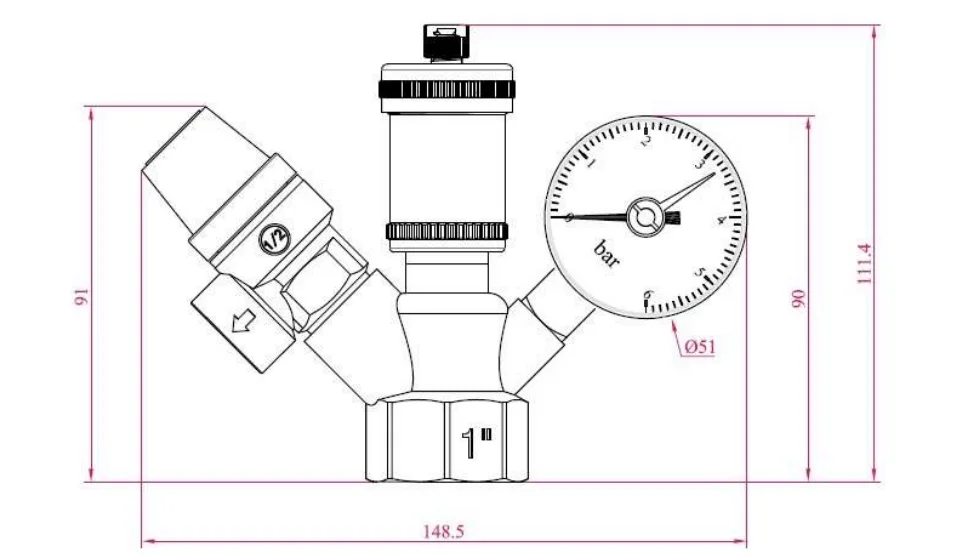

Produktdimension

Funktionsprinzip

Die Kesselsicherheitsgruppe 1 fungiert als automatischer „Wächter“ für Ihre Heizungsanlage. Bei der Inbetriebnahme beginnt die automatische Entlüftung sofort damit, eingeschlossene Gase auszuspülen, um eine effiziente Zirkulation zu gewährleisten und Korrosion zu verhindern.

Im Normalbetrieb liefert das Manometer eine ständige Diagnose: Niedrige Werte deuten auf ein Leck oder einen Ausfall des Ausgleichsbehälters hin, während hohe Werte auf Überhitzung oder Dampfentwicklung hinweisen. Im Notfall, wenn der Druck die 3-bar-Grenze erreicht, löst das Sicherheitsventil sofort aus und leitet überschüssige Flüssigkeit ab, um einen katastrophalen Rohr- oder Kesselbruch zu verhindern.

Installations- und Bedienungsanleitung

Einsatzort: Installieren Sie die Kesselsicherheitsgruppe 1 direkt am Ausgang des Wärmeerzeugers oder Kessels.

Freier Weg: Stellen Sie sicher, dass in der Rohrleitung zwischen der Sicherheitsgruppe und der geschützten Einheit keine Absperrventile installiert sind.

Ausrichtung: Montieren Sie das Gerät so, dass die Entlüftungsöffnung und das Sicherheitsventil perfekt vertikal sind. Positionieren Sie das Manometer so, dass es für den Bediener gut sichtbar ist.

Prüfung vor der Installation: Stellen Sie vor der Installation oder Demontage sicher, dass das Rohrleitungssystem vollständig drucklos ist.

Betriebs- und Sicherheitsanforderungen

Betriebsgrenzen: Betreiben Sie die Sicherheitsgruppe nur innerhalb der angegebenen Temperatur- und Druckbereiche (max. 1,0 MPa / 10 bar), wie in diesem Handbuch angegeben.

Vorbeugende Wartung: Um ein Festfressen der Sicherheitsventilspule zu verhindern, testen Sie das Ventil mindestens einmal im Monat manuell. Führen Sie diesen Test durch, indem Sie den Ventilgriff im Uhrzeigersinn drehen, bis ein deutliches Klicken zu hören ist.

Sicherheitsauftrag: Verwenden Sie die Sicherheitsgruppe niemals in Systemen, deren Nenndruck von 1,0 MPa überschritten wird.
