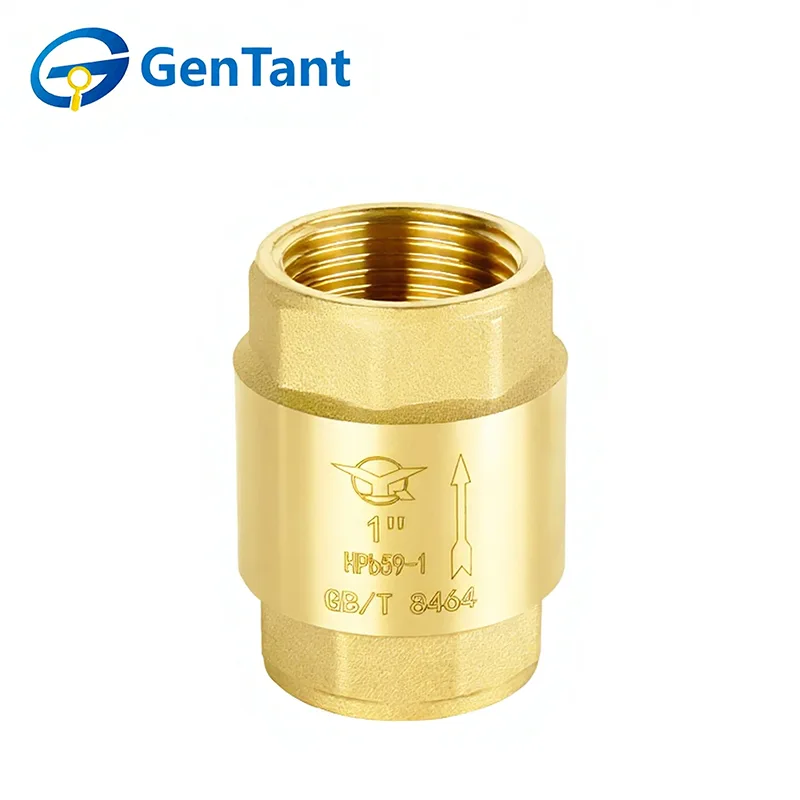

Federrückschlagventil

Ein Federrückschlagventil ist ein wichtiges unidirektionales Durchflusskontrollgerät, das einen internen Federmechanismus nutzt, um eine zuverlässige Abdichtung und schnelle Reaktion zu gewährleisten. Seine Hauptfunktion besteht darin, den Flüssigkeits- oder Gasfluss automatisch in eine Richtung zu ermöglichen und gleichzeitig einen Rückfluss oder Rückfluss zu verhindern. Wenn der Vorwärtsdruck die kalibrierte Federkraft übersteigt, öffnet sich der Ventilteller; Wenn der Durchfluss stoppt oder versucht, sich umzukehren, drückt die Feder die Scheibe sofort gegen den Sitz und sorgt so für eine dichte Abdichtung. Diese schnelle Maßnahme schützt Pumpen, Kompressoren und Rohrleitungssysteme vor Schäden durch Wasserschläge, Druckstöße und Rückflussverunreinigungen. Es ist für die Aufrechterhaltung der Systemintegrität in Anwendungen von der Wasserversorgung und HVAC bis hin zur industriellen Verarbeitung und Bewässerung von entscheidender Bedeutung.

Produktmerkmale und Anwendung

Das Federrückschlagventil ist ein automatisches Ventil, das den Flüssigkeitsfluss in eine Richtung ermöglicht und gleichzeitig einen Rückfluss verhindert. Es verwendet eine federbelastete Scheibe für einen schnellen und zuverlässigen Betrieb. Aufgrund seines kompakten Designs, der dichten Abdichtung und des geringen Druckabfalls eignet es sich für Wasser-, HVAC- und industrielle Rohrleitungssysteme. Es wird häufig in Pumpen, Rohrleitungen und zum Geräteschutz eingesetzt, gewährleistet die Systemsicherheit, verhindert Wasserschläge und sorgt für einen stabilen Durchfluss.

Produktparameter

1. Nenndruck: 1,6 MPa

2. Arbeitsmedium: Wasser, nicht korrosive und nicht brennbare Gase

3. Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

4. Gewinde entspricht ISO228-Standard

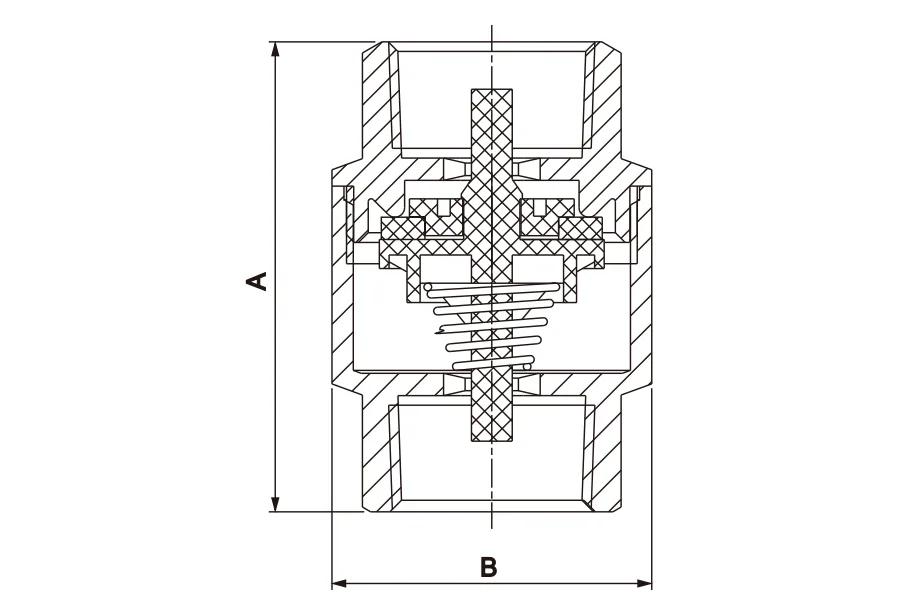

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

Hinweis 1: Federrückschlagventile können in horizontalen oder vertikalen Rohrleitungen mit Aufwärtsströmung oder in Zwischenausrichtungen installiert werden, vorausgesetzt, der Scharnierstift der Rückschlagventile vom Schwenktyp bleibt horizontal. Installieren Sie Rückschlagventile in ausreichendem Abstand von Pumpenauslässen oder anderen turbulenten Strömungsquellen. Einzelheiten finden Sie im entsprechenden technischen Bulletin.

Hinweis 2: Einige Federrückschlagventile verfügen möglicherweise über eine Innenverpackung, um die Klappe während des Transports zu schützen. Entfernen Sie sämtliches Verpackungsmaterial vor der Installation.

Bedienungsanleitung

Rückschlagventile arbeiten automatisch und erfordern keinen manuellen Eingriff.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören: Scheibe, Halter und Scharnierbaugruppe.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.

Wartung

1.Regelmäßige Reinigung. Um den Einfluss von Verunreinigungen und Sedimenten in der Rohrleitung auf das Rückschlagventil zu vermeiden, ist es notwendig, das vollständig aus Kupfer bestehende horizontale Rückschlagventil und das Innere der Rohrleitung regelmäßig zu reinigen.

2.Beachten Sie den Wechselbetrieb von Kalt- und Warmwasser. Häufiges Öffnen und Schließen des Rückschlagventils führt zu Schäden, daher sollte ein abwechselnder Kalt- und Warmwasserbetrieb vermieden werden.

3. Druck beachten. Beim Einsatz des horizontalen Rückschlagventils aus Vollkupfer ist auf die Drucksituation innerhalb der Rohrleitung zu achten, da sich ein zu hoher Druck negativ auf das Rückschlagventil auswirkt. Kurz gesagt, das horizontale Rückschlagventil aus Kupfer ist ein häufig verwendetes Gerät in Rohrleitungssystemen und seine Verwendung und Wartung sind sehr einfach und leicht. Bei der tatsächlichen Verwendung sollten Benutzer gemäß den oben genannten Anforderungen arbeiten und warten, um den Nutzungseffekt sicherzustellen.
