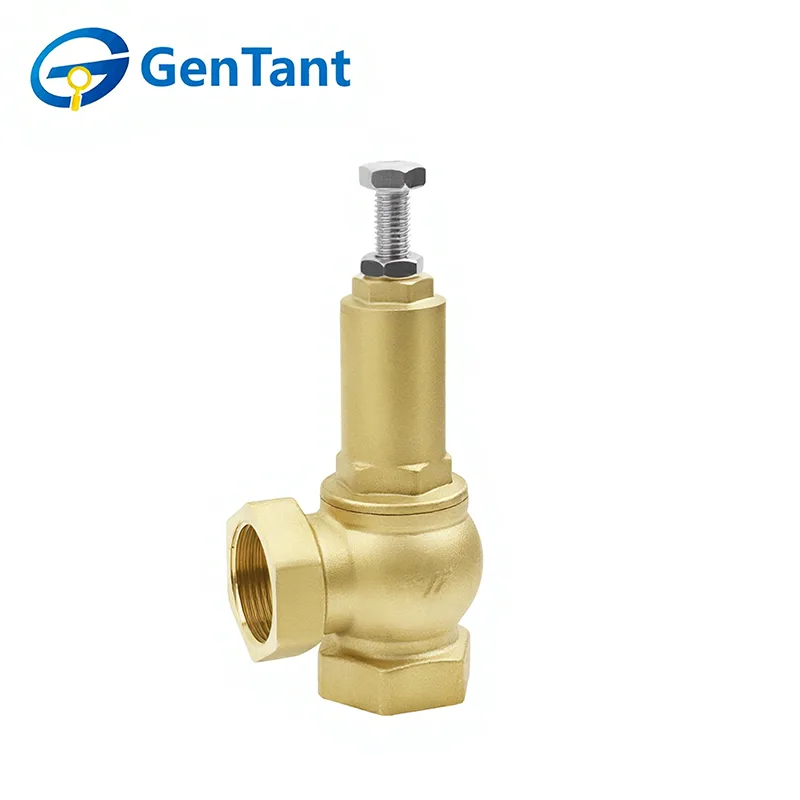

Das Bypass-Sicherheitsventil bietet kritischen Überdruckschutz, indem es bei einem voreingestellten Druck automatisch öffnet, um überschüssigen Durchfluss abzuleiten. Es verfügt über eine präzise Kalibrierung, eine robuste Konstruktion für hohe Zuverlässigkeit und eine manipulationssichere Einstellung, um eine gleichbleibende Sicherheitsleistung zu gewährleisten.
Das Bypass-Sicherheitsventil ist für den Schutz von Pumpen, Wärmetauschern und Kesseln in HVAC-Systemen, Industrieprozessen und Brandschutzkreisläufen unerlässlich. Es verhindert Schäden bei plötzlichen Durchflussänderungen, Systemstarts oder Druckstößen und gewährleistet so die Betriebskontinuität und die Langlebigkeit der Ausrüstung.
Technische Spezifikation
|
Bezeichnung / Name |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
Maximaler Arbeitsdruck (bar) |
16 |
|||||||
|
Anwendbare Arbeitstemperatur (°C) |
-10 - 180 |
|||||||
|
Einstellbarer Druckbereich (bar) |
1 - 12 |
|||||||
|
Werkseitig eingestellter Druck (bar) |
3 |
|||||||
|
Biegewiderstandswert (N.m) |
105 |
225 |
340 |
475 |
610 |
1100 |
1550 |
1900 |
Strömungsparameter
|
Wasserdruck (bar) |
Wasserdurchfluss (m³/h) |
|||||||
|
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
|
1.0 |
0.9 |
2.1 |
3.8 |
5.5 |
7.2 |
13.0 |
21.5 |
33.5 |
|
2.0 |
1.1 |
2.5 |
4.5 |
6.5 |
10 |
13.0 |
28.5 |
43.0 |
|
3.0 |
1.32 |
2.9 |
5.3 |
7.5 |
11.5 |
18.5 |
33.0 |
50.0 |
|
4.0 |
1.5 |
3.2 |
6.0 |
8.5 |
12.8 |
20.5 |
37.0 |
55.5 |
|
5.0 |
1.7 |
3.56 |
6.5 |
9.5 |
13.4 |
22.5 |
41.0 |
61.0 |
|
6.0 |
1.8 |
3.8 |
7.0 |
10.3 |
15.3 |
24.3 |
44.3 |
66.3 |
|
7.0 |
1.9 |
4.08 |
7.5 |
11 |
16.3 |
26.0 |
47.6 |
71.0 |
|
8.0 |
2.06 |
4.3 |
8.0 |
11.5 |
17.3 |
27.8 |
51.0 |
75.0 |
|
9.0 |
2.15 |
4.56 |
8.5 |
12.2 |
18.3 |
29.2 |
53.8 |
79.5 |
|
10.0 |
2.25 |
4.76 |
9.0 |
12.8 |
19.2 |
30.5 |
57.0 |
84.3 |
|
11.0 |
2.32 |
4.82 |
9.2 |
13.3 |
20.1 |
32.0 |
59.3 |
88.5 |
|
12.0 |
2.45 |
5.0 |
9.5 |
14 |
20.8 |
33.3 |
62.3 |
92.3 |
Produktdimension
|
Spezifikationen |
D(mm) |
A(mm) |
B(mm) |
H1(mm) |
Hmm) |
S(mm) |
Gewicht |
|
1/2" |
Ø16 |
50 |
31.5 |
87.5 |
112 |
28 |
323g |
|
3/4" |
Ø20 |
60.5 |
38 |
109 |
141 |
34 |
543g |
|
1" |
Ø25 |
69 |
42.5 |
126 |
162 |
40.5 |
772g |
|
1 1/4" |
Ø30 |
82 |
52 |
135 |
180 |
50 |
1215g |
|
1 1/2" |
Ø37 |
93 |
58 |
160 |
209 |
56 |
1785g |
|
2" |
Ø43 |
111.5 |
71 |
190 |
248 |
68 |
2675g |
|
2 1/2" |
Ø60 |
137 |
85 |
227.5 |
293.5 |
85 |
4808g |
|
3" |
Ø72 |
153.5 |
94.5 |
261 |
338 |
98 |
6645g |

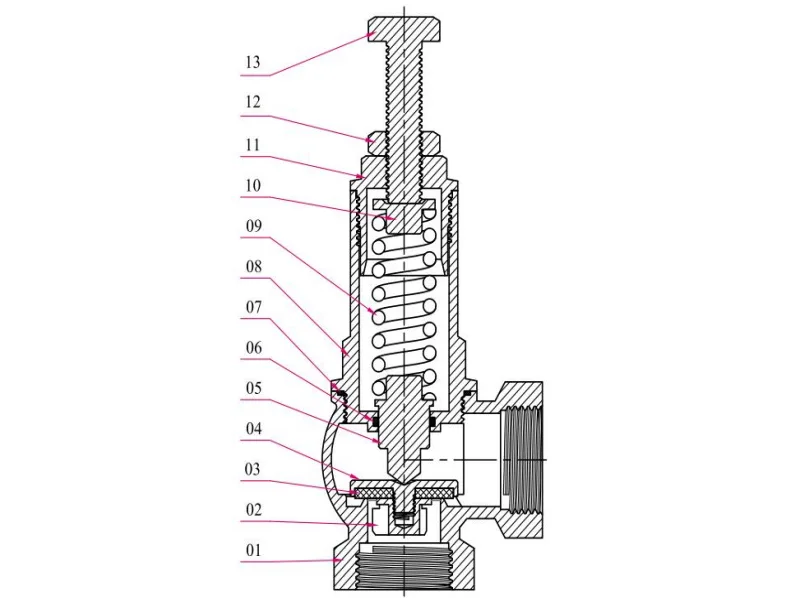

Struktur
|
Artikel-Nr. |
Produktname |
Material |
|
1 |
Ventilkörper |
HPb59-1 |
|
2 |
Wasserpressplatteneinsatz |
HPb59-1 |
|
3 |
Flache Unterlegscheibe/Dichtung |
FPM |
|
4 |
Wasserpressplatte |
HPb59-1 |
|
5 |
Ventilkern / Spule |
HPb59-1 |
|
6 |
O-Ring |
EPDM |
|
7 |
Dichtring / Dichtung |
PTFE |
|
8 |
Adapter / Nippel |
HPb59-1 |
|
9 |
Frühling |
65 Mn (Manganstahl) |
|
10 |
Federhalteplatte |
HPb59-1 |
|
11 |
Adapterkappe/Abdeckung |
HPb59-1 |
|
12 |
Nuss |
S304 |
|
13 |
Schraube / Bolzen |
S304 |
Ein Sicherheitsventil ist ein spezieller Ventiltyp, dessen Öffnungs- und Schließkomponenten durch eine äußere Kraft normalerweise geschlossen gehalten werden. Wenn der Druck des Mediums in Geräten oder Rohrleitungen über einen bestimmten Wert ansteigt, wird verhindert, dass der Mediumdruck in Rohren oder Geräten diesen Wert überschreitet, indem das Medium aus dem System abgeleitet wird. Sicherheitsventile gehören zur Kategorie der automatischen Ventile und werden hauptsächlich an Kesseln, Druckbehältern und Rohrleitungen verwendet, um den Druck so zu regeln, dass er den eingestellten Grenzwert nicht überschreitet, und spielen eine wichtige Schutzfunktion für die persönliche Sicherheit und den Gerätebetrieb.
Hinweis: Sicherheitsventile müssen vor ihrem Einsatz einer Druckprüfung unterzogen werden.
Vor dem Einbau eines Sicherheitsventils muss die Rohrleitung gründlich gereinigt und entlüftet werden. Dies hängt davon ab, ob das Sicherheitsventil ordnungsgemäß funktionieren und seinen vorgesehenen Zweck erfüllen kann, und hat gleichzeitig direkte Auswirkungen auf seine Betriebsleistung, Dichtleistung und Durchflussindikatoren.
Einbaulage des Sicherheitsventils
Bei der Auswahl der Einbaulage eines Sicherheitsventils sind folgende Punkte zu beachten:
1.1 Das Sicherheitsventil sollte vertikal an der druckempfindlichsten Stelle im geschützten System oder Gerät installiert werden, beispielsweise an der Oberseite eines Kessels.
1.2 Das Sicherheitsventil sollte an einem Ort installiert werden, der die Demontage sowie die regelmäßige Inspektion und Wartung erleichtert;
Installation der Einlassleitungen des Sicherheitsventils
Am besten installieren Sie das Sicherheitsventil senkrecht und direkt am Anschlussrohr des Kessels, ohne zusätzliche Zulaufrohre. Wenn eine Einlassleitung verwendet werden muss, sollte ihr Innendurchmesser nicht kleiner als der Einlassdurchmesser des Sicherheitsventils sein und sie sollte so kurz wie möglich sein, um den Rohrleitungswiderstand und die Momentenkraft zu verringern, die durch die Auslassreaktionskraft des Sicherheitsventils auf die Kesselverbindung ausgeübt wird.
Installation der Abflussleitung des Sicherheitsventils
Um den Einfluss der Druckleitung auf die Leistung des Sicherheitsventils zu minimieren, sollten bei der Installation die folgenden Punkte beachtet werden:
3.1 Der Innendurchmesser des Auslassrohrs sollte größer sein als der Auslassdurchmesser des Sicherheitsventils, um einen übermäßigen Gegendruck zu vermeiden, der die Funktion des Sicherheitsventils beeinträchtigen würde;
3.2 Die Rohrleitungen sollten ausreichend gestützt werden, um zu verhindern, dass Rohrleitungsbelastungen (Installationsbelastungen und thermische Belastungen) auf das Sicherheitsventil wirken, die die Leistung des Sicherheitsventils beeinträchtigen würden.
3.3 Grundsätzlich ist es besser, für jedes Sicherheitsventil eine separate Abflussleitung zu verwenden. Wenn sich zwei oder mehr Sicherheitsventile ein gemeinsames Sammelrohr (Sammelrohr) teilen, muss das Sammelrohr über eine ausreichende Abflussfläche verfügen und die Änderung der Strömungsrichtung an der Stelle, an der das Abflussrohr in das Sammelrohr mündet, sollte so gering wie möglich sein.
3.4 Das Abflussrohr sollte über geeignete Abflusslöcher (Abflusslöcher) verfügen, um die Ansammlung von Regen, Schnee, Kondensat usw. im Abflussrohr zu verhindern.
3.5 Es ist unzumutbar, dass das Auslassrohr des Sicherheitsventils das Gewicht des Abflussrohrs trägt. Stattdessen sollte es durch eine spezielle Stützstruktur gestützt werden, die in der Lage sein sollte, zu verhindern, dass sich die Rohrleitung aufgrund der Reaktionskraft beim Entladen des Sicherheitsventils bewegt oder vibriert.
Die von unserem Unternehmen gelieferten Sicherheitsventile werden nach den üblichen Vorschriften bei Raumtemperatur geprüft (der werkseitig eingestellte Druck beträgt 3 bar). Zwischen dem tatsächlichen Betriebszustand des Sicherheitsventils und der Raumtemperatur-Einstellung besteht jedoch ein Temperaturunterschied, der zu einer Abweichung des eingestellten Drucks (Öffnungsdruck) zwischen der Raumtemperatur-Einstellung und dem tatsächlichen Betriebszustand führt. Aus diesem Grund müssen Sicherheitsventile mit großen Temperaturunterschieden vor Ort einer Warmjustierung unterzogen werden. Der Einstellinhalt umfasst im Allgemeinen die Einstellung des Einstelldrucks (Öffnungsdruck) und die Einstellung des Auslassdrucks.
Einstellung von Einstelldruck und Förderdruck

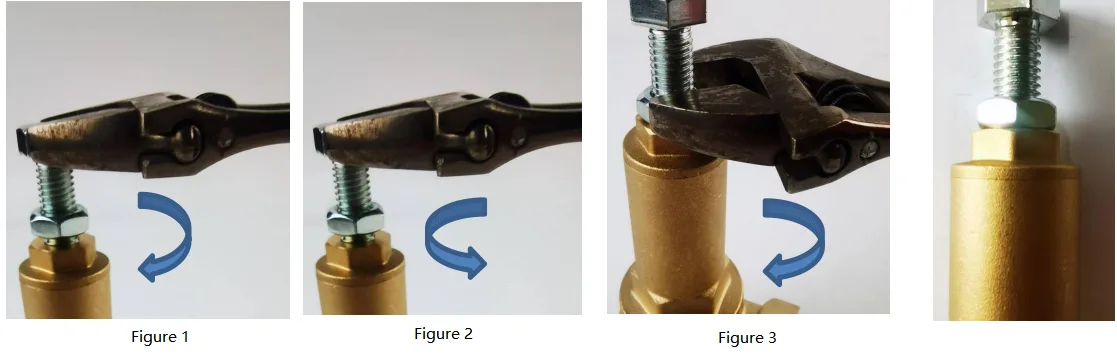

Lösen Sie die Mutter; Innerhalb des angegebenen Arbeitsdruckbereichs der Feder drehen Sie die Schraube, um den Kompressionsgrad der Feder zu ändern und den Öffnungsdruck anzupassen. Erhöhen Sie beim Einstellen zunächst langsam den Eingangsdruck des Sicherheitsventils, damit das Ventil zweimal öffnet. Wenn der Öffnungsdruck zu niedrig ist (reduzieren Sie zunächst den Ventileingangsdruck), drehen Sie die Einstellschraube im Uhrzeigersinn (Abbildung 1). Wenn der Öffnungsdruck zu hoch ist, drehen Sie die Einstellschraube gegen den Uhrzeigersinn (Abbildung 2). Sobald der erforderliche Öffnungsdruck eingestellt ist, ziehen Sie die Mutter fest (Abbildung 3).
