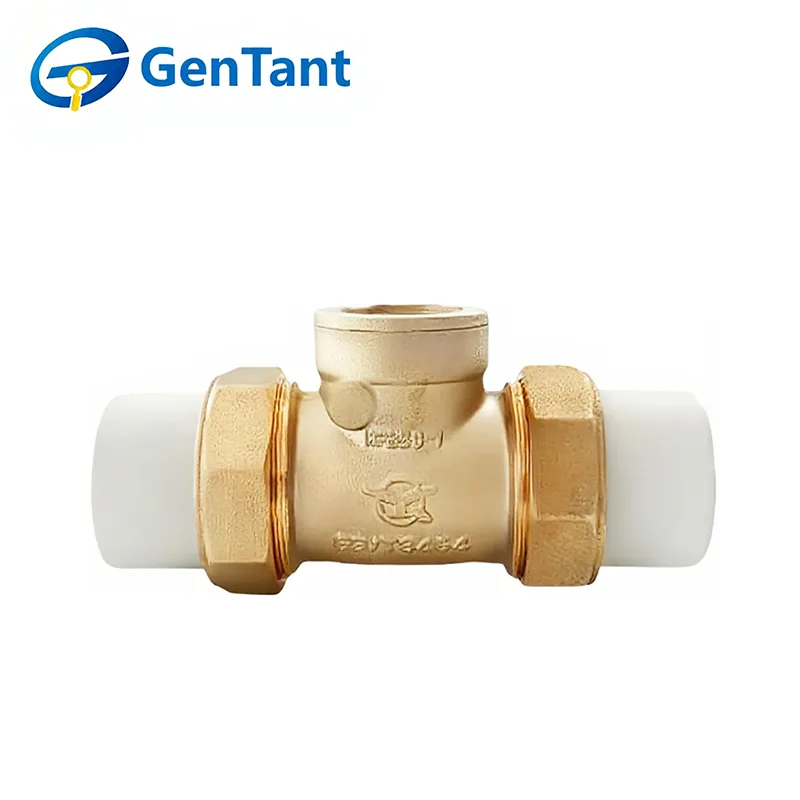

Horizontales PPR-Rückschlagventil

Das horizontale PPR-Rückschlagventil ist ein spezielles unidirektionales Durchflusskontrollgerät, das für die Integration in Rohrleitungssysteme aus Polypropylen-Random-Copolymer (PPR) entwickelt wurde. Seine Hauptfunktion besteht darin, den Flüssigkeitsfluss automatisch in die vorgesehene Vorwärtsrichtung zu ermöglichen und gleichzeitig sofort abzudichten, um einen Rückfluss oder Rückfluss zu verhindern, wenn der Druck abnimmt oder aufhört. Dieser Mechanismus ist für den Schutz von PPR-Systemkomponenten – wie Pumpen, Messgeräten und Heizelementen – vor Schäden durch Wasserschläge und umgekehrte Druckstöße von entscheidender Bedeutung. Es gewährleistet Betriebssicherheit und Prozessstabilität in Wohn- und Gewerbeanwendungen, einschließlich Trinkwasserverteilung, Fußbodenheizung und Solarthermieanlagen.

Produktmerkmale und Anwendung

Das horizontale PPR-Rückschlagventil verfügt über ein korrosionsbeständiges Polypropylen-Random-Copolymer-Gehäuse, das die Kompatibilität mit Trinkwasser- und Chemiesystemen gewährleistet. Das integrierte Schwingscheibendesign ermöglicht einen Vorwärtsfluss mit geringem Widerstand und sorgt gleichzeitig für eine dichte, automatische Rückflussverhinderung. Kompakt und leicht, ermöglicht es eine einfache Installation des Heißschmelzmuffenschweißens mit zuverlässigem, wartungsfreiem Betrieb.

Weit verbreitet in PPR-Rohrleitungsnetzen für die private und gewerbliche Wasserversorgung, den Chemikalientransfer, die Bewässerung und HVAC-Systeme. Es verhindert wirksam den Rückfluss in horizontalen Rohrleitungen, schützt Pumpen und sorgt für die Systemsicherheit bei Trinkwasser-, Industrieflüssigkeits- und Niederdruckzirkulationsanwendungen.

Produktparameter

1.Nenndruck: 1,6 MPa

2.Arbeitsmedium: Wasser

3. Betriebstemperatur: -10 °C ≤ T ≤ 100 °C

4.Thread entspricht ISO228-Standard

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

Hinweis 1: Das horizontale Rückschlagventil von PPR kann in horizontalen oder vertikalen Rohrleitungen mit Aufwärtsströmung oder in Zwischenausrichtungen installiert werden, vorausgesetzt, der Scharnierstift der Rückschlagventile vom Schwenktyp bleibt horizontal. Installieren Sie Rückschlagventile in ausreichendem Abstand von Pumpenauslässen oder anderen turbulenten Strömungsquellen. Einzelheiten finden Sie im entsprechenden technischen Bulletin.

Hinweis 2: Einige Rückschlagventile verfügen möglicherweise über eine Innenverpackung, um die Klappe während des Transports zu schützen. Entfernen Sie sämtliches Verpackungsmaterial vor der Installation.

Bedienungsanleitung

Das horizontale Rückschlagventil von PPR arbeitet automatisch und erfordert keinen manuellen Eingriff.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören: Scheibe, Halter und Scharnierbaugruppe.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.

Wartung

1.Regelmäßige Reinigung. Um den Einfluss von Verunreinigungen und Sedimenten in der Rohrleitung auf das Rückschlagventil zu vermeiden, ist es notwendig, das vollständig aus Kupfer bestehende horizontale Rückschlagventil und das Innere der Rohrleitung regelmäßig zu reinigen.

2.Beachten Sie den Wechselbetrieb von Kalt- und Warmwasser. Häufiges Öffnen und Schließen des Rückschlagventils führt zu Schäden, daher sollte ein abwechselnder Kalt- und Warmwasserbetrieb vermieden werden.

3. Druck beachten. Beim Einsatz des horizontalen Rückschlagventils aus Vollkupfer ist auf die Drucksituation innerhalb der Rohrleitung zu achten, da sich ein zu hoher Druck negativ auf das Rückschlagventil auswirkt. Kurz gesagt, das horizontale Rückschlagventil aus Kupfer ist ein häufig verwendetes Gerät in Rohrleitungssystemen und seine Verwendung und Wartung sind sehr einfach und leicht. Bei der tatsächlichen Verwendung sollten Benutzer gemäß den oben genannten Anforderungen arbeiten und warten, um den Nutzungseffekt sicherzustellen.
