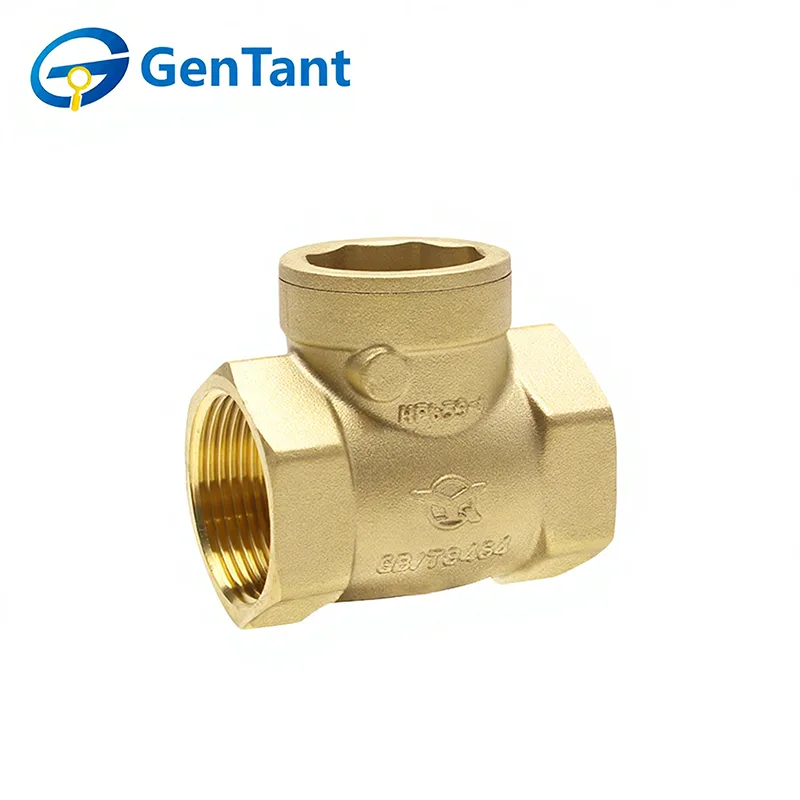

Horizontales Rückschlagventil

Das horizontale Rückschlagventil ist ein wichtiges Durchflusskontrollgerät, das den Flüssigkeitsfluss in eine Richtung ermöglicht und gleichzeitig automatisch den Rückfluss oder Rückfluss innerhalb eines Rohrleitungssystems verhindert. Seine Hauptfunktion besteht darin, Pumpen, Kompressoren und andere empfindliche Geräte vor Schäden durch Druckstöße oder Umkehrzirkulation bei Durchflussstopps zu schützen. Durch die Sicherstellung eines unidirektionalen Flusses bleibt die Systemeffizienz erhalten, verhindert Wasserschläge und gewährleistet die Prozessintegrität in Anwendungen, die von Wasserversorgungs- und HVAC-Systemen bis hin zu industrieller Verarbeitung und Bewässerung reichen. Der kompakte Innenmechanismus und die Gehäuseausrichtung wurden speziell für die horizontale Rohrleitungsinstallation entwickelt und sind für Raumeffizienz und zuverlässigen Betrieb unter unterschiedlichen Druckbedingungen optimiert.

Produktmerkmale und Anwendung

Anwendung

Ein horizontales Rückschlagventil aus Kupfer, auch Einwegventil oder Rückschlagventil genannt, verhindert den Rückfluss von Medium in Rohrleitungen. Das Bodenventil der Saugleitung einer Wasserpumpe wird auch als eine Art Rückschlagventil betrachtet. Hierbei handelt es sich um automatische Ventile, deren Öffnungs- und Schließkomponenten auf dem Fluss und der Kraft des Mediums selbst beruhen. Sie werden hauptsächlich in Rohrleitungen eingesetzt, bei denen das Medium nur in eine Richtung fließen muss, um Unfälle durch Rückfluss zu verhindern.

Besonderheit

Material und Verfahren: Hergestellt aus hochwertigem Kupfermaterial im Warmschmiedeverfahren.

Arbeitsmedium: Geeignet für verschiedene Medien, einschließlich Wasser, Öl und Gas.

Arbeitstemperatur: Betrieb innerhalb eines Temperaturbereichs von -10 °C bis ≤120 °C.

Maximaler Arbeitsdruck: Entwickelt, um einem maximal zulässigen Arbeitsdruck (PN) von 16 bar standzuhalten.

Produktparameter

Gewindeverbindungstyp

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Hauptmaterial

①Ventilkörper, Ventildeckel, Ventilplatte: HPb59-1

② Dichtelement: Silikonkautschuk

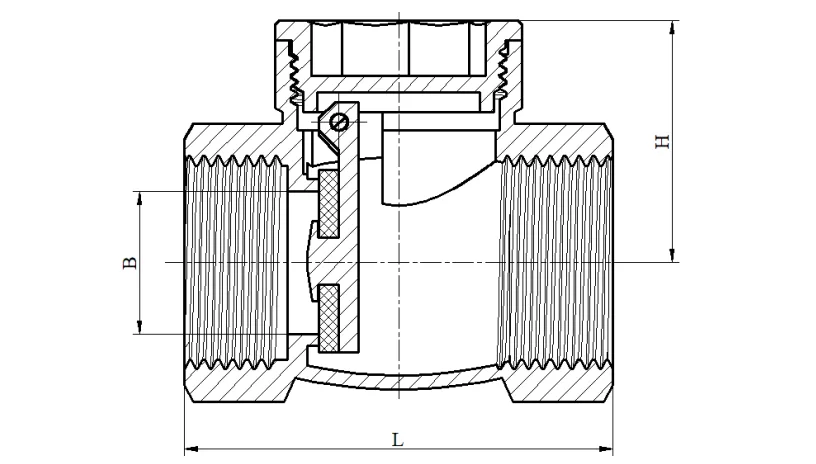

Produktdimension

Installations- und Bedienungsanleitung

1. Rückschlagventile mit geradem Durchgang sollten in horizontalen Rohrleitungen installiert werden. Vertikalhub-Rückschlagventile werden im Allgemeinen an vertikalen Rohrleitungen installiert, wobei das Medium von unten nach oben fließt.

2.Die Einbaulage von Rückschlagklappen ist nicht eingeschränkt; Sie werden normalerweise an horizontalen Rohrleitungen installiert, können aber auch an vertikalen oder geneigten Rohrleitungen installiert werden.

3. Stellen Sie bei der Installation sicher, dass die Richtung des Mediumflusses mit dem auf dem Ventilgehäuse angegebenen Pfeil übereinstimmt.

Wartung

1.Regelmäßige Reinigung. Um den Einfluss von Verunreinigungen und Sedimenten in der Rohrleitung auf das Rückschlagventil zu vermeiden, ist es notwendig, das vollständig aus Kupfer bestehende horizontale Rückschlagventil und das Innere der Rohrleitung regelmäßig zu reinigen.

2.Beachten Sie den Wechselbetrieb von Kalt- und Warmwasser. Häufiges Öffnen und Schließen des Rückschlagventils führt zu Schäden, daher sollte ein abwechselnder Kalt- und Warmwasserbetrieb vermieden werden.

3. Druck beachten. Beim Einsatz des horizontalen Rückschlagventils aus Vollkupfer ist auf die Drucksituation innerhalb der Rohrleitung zu achten, da sich ein zu hoher Druck negativ auf das Rückschlagventil auswirkt. Kurz gesagt, das horizontale Rückschlagventil aus Kupfer ist ein häufig verwendetes Gerät in Rohrleitungssystemen und seine Verwendung und Wartung sind sehr einfach und leicht. Bei der tatsächlichen Verwendung sollten Benutzer gemäß den oben genannten Anforderungen arbeiten und warten, um den Nutzungseffekt sicherzustellen.
