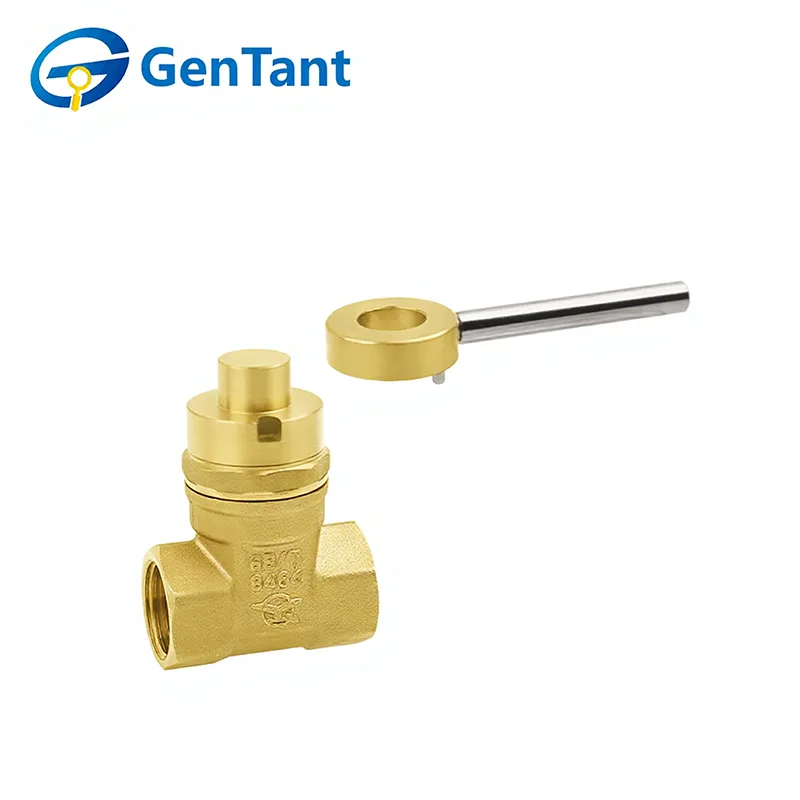

Abschließbarer Absperrschieber für mittlere Beanspruchung

Ein abschließbarer Absperrschieber für mittlere Beanspruchung ist ein robustes Durchflussregelgerät, das für den zuverlässigen Ein-/Aus-Betrieb in unter Druck stehenden Rohrleitungssystemen entwickelt wurde. Seine Hauptfunktion besteht darin, eine vollständige Isolierung des Flüssigkeitsstroms – sei es Wasser, Öl oder Gas – durch Anheben oder Absenken eines festen Schiebers quer über den Strömungsweg zu gewährleisten. Das entscheidende Merkmal ist ein integrierter Verriegelungsmechanismus, oft ein Vorhängeschloss oder ein abschließbares Griffgehäuse, der das Ventil entweder in der geöffneten oder geschlossenen Position sichert. Dadurch wird ein unbefugter oder versehentlicher Betrieb verhindert und die Systemintegrität, Sicherheit und ein präzises Flussmanagement gewährleistet. Es ist eine wichtige Komponente für Wartung, Sicherheitsprotokolle und kontrollierten Zugang in verschiedenen Installationen.

Produktmerkmale und Anwendung

Der abschließbare Absperrschieber für mittlere Beanspruchung ist für die zuverlässige Ein-/Aus-Steuerung in Wasser- und allgemeinen Flüssigkeitssystemen konzipiert. Es zeichnet sich durch ein robustes Gehäuse, einen reibungslosen Torbetrieb und ein abschließbares Handrad aus, das eine unbefugte Betätigung verhindert und für Sicherheit sorgt. Mit guter Dichtleistung und geringem Strömungswiderstand im vollständig geöffneten Zustand wird es häufig in Wasserversorgungsnetzen, HLK-Systemen, Industrierohrleitungen und Gebäudetechnik eingesetzt, wo kontrollierter Zugang und zuverlässige Isolierung erforderlich sind.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedien: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

Das Gewinde entspricht der Norm ISO 228

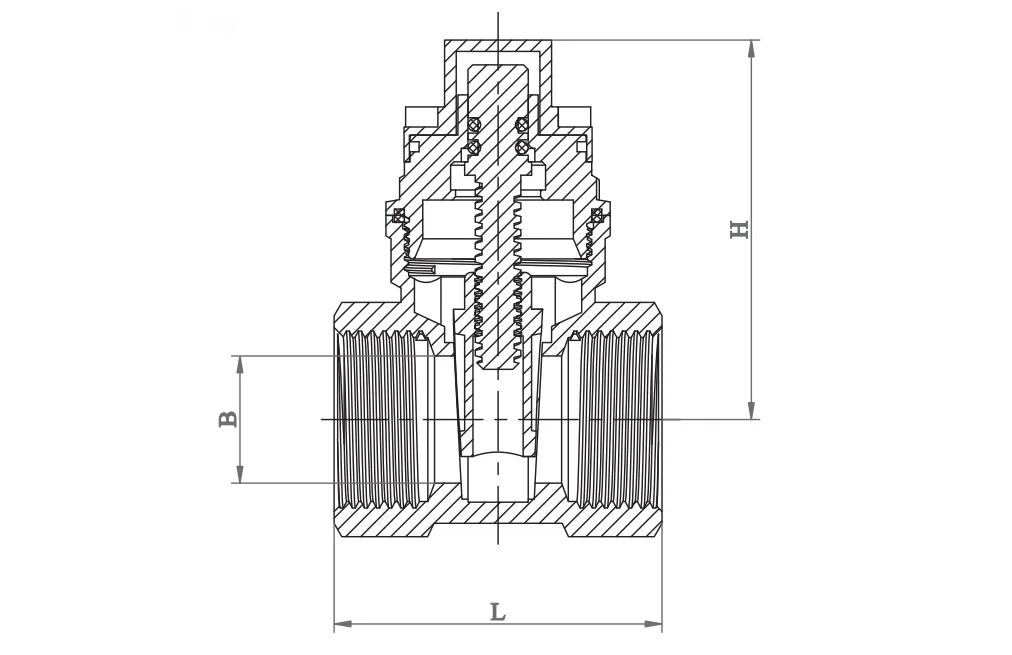

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

7. Bei abschließbaren Absperrschiebern für mittlere Beanspruchung wird die Installation mit vertikaler Spindel und nach oben gerichtetem Betätigungsgriff empfohlen.

Bedienungsanleitung

Absperrschieber werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören: Griff, Griffmutter, Packung, Stopfbuchse, Packungsmutter.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.
