Einstellung des Druckminderventils: Standardbetriebsverfahren und Richtlinien

1. Voreinstellung

IdentifizierenVentilTyp (federbelastet, Kolben, Membran).

Stellen Sie sicher, dass der stabile Einlassdruck den Zielauslass um 10 % überschreitet.

Nachgeschaltete Ventile schließen.

Besorgen Sie sich die benötigten Werkzeuge (Schraubenschlüssel, Schraubendreher, Manometer).

2. Anpassungsschritte

Federbelastete Ventile

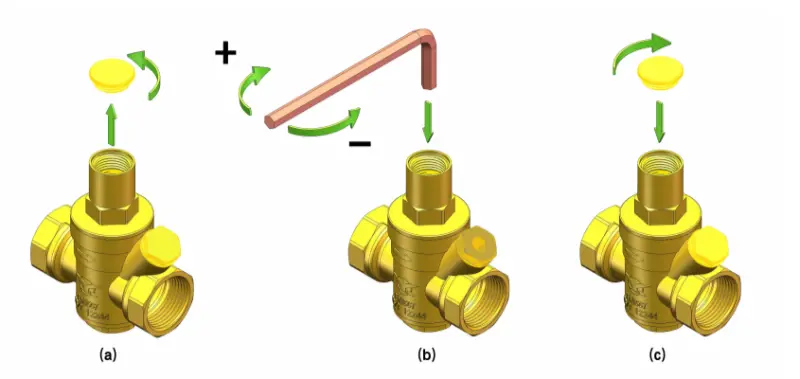

Lösen Sie die Kontermutter und drehen Sie die Einstellschraube im Uhrzeigersinn, um den Druck zu erhöhen, oder gegen den Uhrzeigersinn, um ihn zu verringern.

Stellen Sie die Einstellung in 1/4-Umdrehungsschritten ein und beobachten Sie dabei das Messgerät.

Ziehen Sie die Kontermutter fest, wenn das Ziel erreicht ist.

Überprüfen Sie die Stabilität innerhalb von ±5 % nach dem Öffnen des nachgeschalteten Ventils.

Kolben-/Membranventile

Isolieren Sie das Ventil, indem Sie den Einlass/Auslass schließen.

Restdruck abbauen.

Einstellmechanismus: Kolbenventile über Handrad, Membran über Federkappe (typischerweise 0,1–0,5 MPa pro Umdrehung).

Öffnen Sie langsam das Einlassventil und überwachen Sie dabei den Auslassdruck.

Feinabstimmung nach Bedarf.

Öffnen Sie die Ventile vollständig und überwachen Sie 10–15 Minuten.

3.Sicherheitskritisch

Überschreiten Sie niemals den auf dem Typenschild angegebenen Höchstdruck.

Niemals unter Druck verstellen.

Stellen Sie sicher, dass die Einlass-/Auslassausrichtung korrekt ist.

Industrieventile müssen alle 6–12 Monate kalibriert werden.

4.Anwendungshinweise

Gassysteme: Zielwert 2,8–3,0 kPa, Anschlüsse auf Dichtheit prüfen.

Dampfsysteme: Kondensat vor Betrieb ablassen.

Hydrauliksysteme: auf stabile Betriebstemperatur einstellen.

5. Häufige Probleme

Ein instabiler Druck weist auf einen verschlissenen Sitz, eine defekte Feder, eine gebrochene Membran oder einen verstopften Filter hin – überprüfen Sie die Komponenten und ersetzen Sie sie entsprechend.
