Differenzdruckregelventil

GenTant-Ventile sind auf Präzision und Langlebigkeit ausgelegt und lassen sich einfach integrieren, was sie zur bevorzugten Wahl für Ingenieure und Projektmanager weltweit macht. Wir sind bestrebt, außergewöhnlichen Service und maßgeschneiderte Lösungen zu bieten und Großhändlern qualitativ hochwertige Produkte zu angemessenen Preisen anzubieten. Wir laden Sie ein, technische Dokumentation anzufordern, unsere vielfältige Produktpalette zu erkunden und sich mit unserem Team zu beraten, um Ihre Projektanforderungen zu erfüllen. Arbeiten Sie mit GenTant zusammen, um die Leistung und Langlebigkeit Ihres Systems zu verbessern.

Produktmerkmale und Anwendung

Das Differenzdruckregelventil ist für geschlossene Hydroniksysteme konzipiert, um automatisch einen konstanten Differenzdruck zwischen Vor- und Rücklaufleitungen aufrechtzuerhalten. Durch die proportionale Reaktion auf Durchflussschwankungen stabilisiert es den Systemdruck, verhindert eine übermäßige Durchflussgeschwindigkeit und eliminiert effektiv Rohrgeräusche. Das Ventil arbeitet in Kombination mit einem statischen Ausgleichsventil über Kupfer-Impulsrohre und sorgt so für eine präzise Durchflussregulierung und Druckausgleich. Seine robuste Konstruktion mit Druckstufe PN16 garantiert langfristige Zuverlässigkeit. Das Ventil unterstützt flexible Installationsausrichtungen, bietet einen Sollwertspeicher und ermöglicht eine teilweise Isolierung, ohne andere Systemkomponenten zu stören, wodurch Energieeffizienz und verbesserter thermischer Komfort gewährleistet werden.

Differenzdruckregelventile werden häufig in HLK-Systemen mit variablem Durchfluss eingesetzt, beispielsweise in Kaltwasser- und Warmwasserzirkulationsnetzen. Sie sind ideal für Anwendungen mit thermostatischen Regelventilen, Gebläsekonvektoren und Endabzweigen, bei denen häufige Durchflussänderungen auftreten. Durch die Aufrechterhaltung eines stabilen Differenzdrucks über die Zweige hinweg erhöht das Ventil die Systemstabilität, verkürzt die Inbetriebnahmezeit und sorgt für einen leisen, effizienten Betrieb in Gewerbegebäuden, Wohnkomplexen, Krankenhäusern und Industrieanlagen.

Zu den Hauptanwendungsfällen gehören:

Fernwärme- und Steigleitungssysteme: Werden verwendet, um den Druck in verschiedenen Zonen oder vertikalen Steigleitungen in großen Gebäuden zu stabilisieren und Durchflussschwankungen zu verhindern, die durch das Öffnen oder Schließen anderer Zweige verursacht werden.

Brennwertkesselsysteme: Schützt den Kessel, indem es die notwendigen Druckbedingungen aufrechterhält, um die Brennwerteffizienz zu optimieren und eine stabile Durchflussrate durch den Wärmetauscher sicherzustellen.

Kraft-Wärme-Kopplungssysteme (KWK-Systeme): Reguliert den Druck zwischen den Vor- und Rücklaufleitungen, um sicherzustellen, dass das Blockheizkraftwerk innerhalb seiner optimalen hydraulischen Parameter arbeitet, und verhindert so einen Überlauf oder unzureichenden Druck.

Produktparameter (Spezifikation)

Temperaturbereich: -5 bis 110 °C

Maximaler Arbeitsdruck: 16 bar

Maximaler Differenzdruck: 2 bar

Maximaler Differenzdruck über die Membran: 6 bar

Einstellbereich: 5–30 kPa (50–300 mbar)

Genauigkeit: ±15 %

Kupfer-Impulsrohr: 1/8" × 1/8" × 1 m (mit 1/4" Adapter/Buchse)

Gewindeverbindungstyp

DN15(1/2＂), DN20(3/4＂), DN25(1＂)

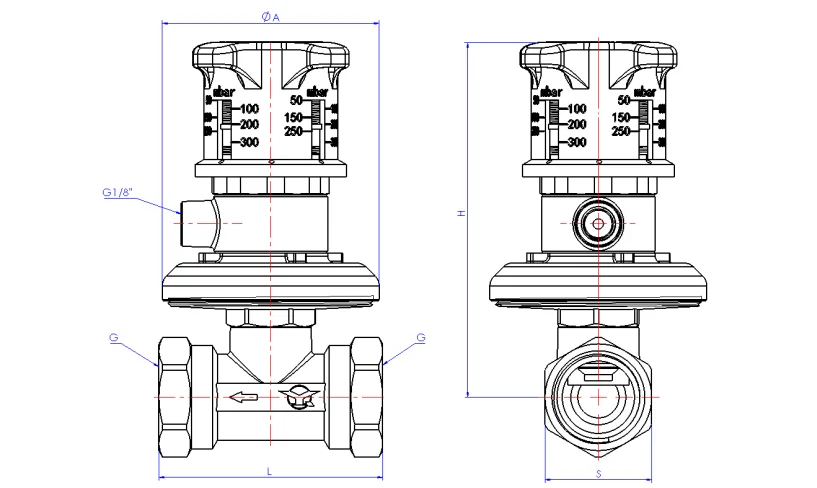

Produktdimension

Betriebsrichtlinien

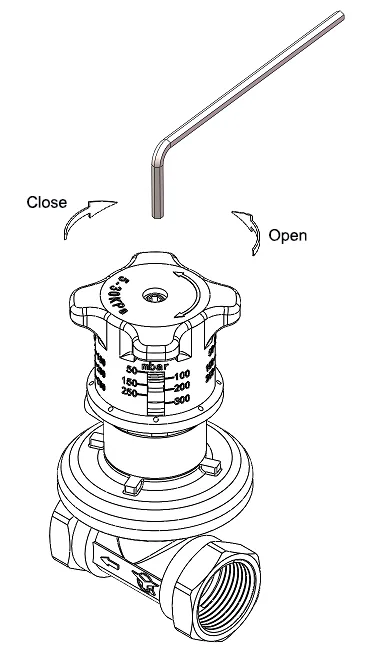

Ventilschließvorgang

Führen Sie einen 3-mm-Inbusschlüssel (Inbusschlüssel) in den Innensechskant in der Mitte des Handrads ein. Drehen Sie ihn im Uhrzeigersinn, um den internen Ventilstopfen zu bewegen und den Durchflusskanal zu schließen.

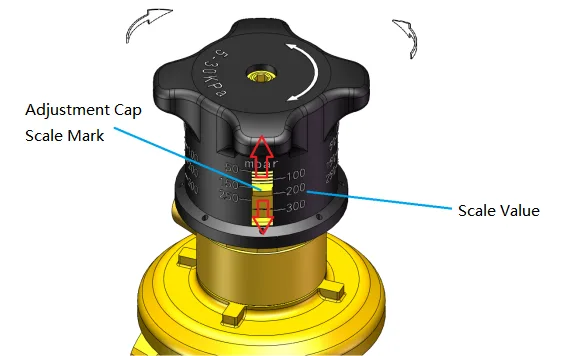

Differenzdruck-Einstellvorgang

Drehen Sie das Einstellhandrad von Hand, um die interne Einstellkappe nach oben oder unten zu bewegen. Richten Sie die Kappe auf den gewünschten Skalenwert am Handrad aus; Die Skalenwerte sind in mbar kalibriert.
