Ausgleichsventil mit digitaler Sperre

Eine Schlüsselkompetenz liegt in der Entwicklung von OEM-Produkten für Kunden und der Bereitstellung maßgeschneiderter Lösungen durch spezielle OEM/ODM-Dienste. Jedes Ventil besteht aus hochwertigen Materialien und modernster Fertigung und verfügt über einen sicheren Verriegelungsmechanismus, der unbefugte Einstellungen verhindert und eine dauerhafte Systemstabilität und Leistung gewährleistet.

GenTant-Ventile werden weltweit exportiert und genießen das Vertrauen von Händlern, Systemintegratoren und Auftragnehmern für Anwendungen in Gewerbegebäuden und Wohnkomplexen. Wir bieten zuverlässige Lieferung, wettbewerbsfähige Preise und umfassenden technischen Support – was uns zu einem idealen Partner für Projektausschreibungen, Großbeschaffung und langfristige Zusammenarbeit macht.

Produktmerkmale und Anwendung

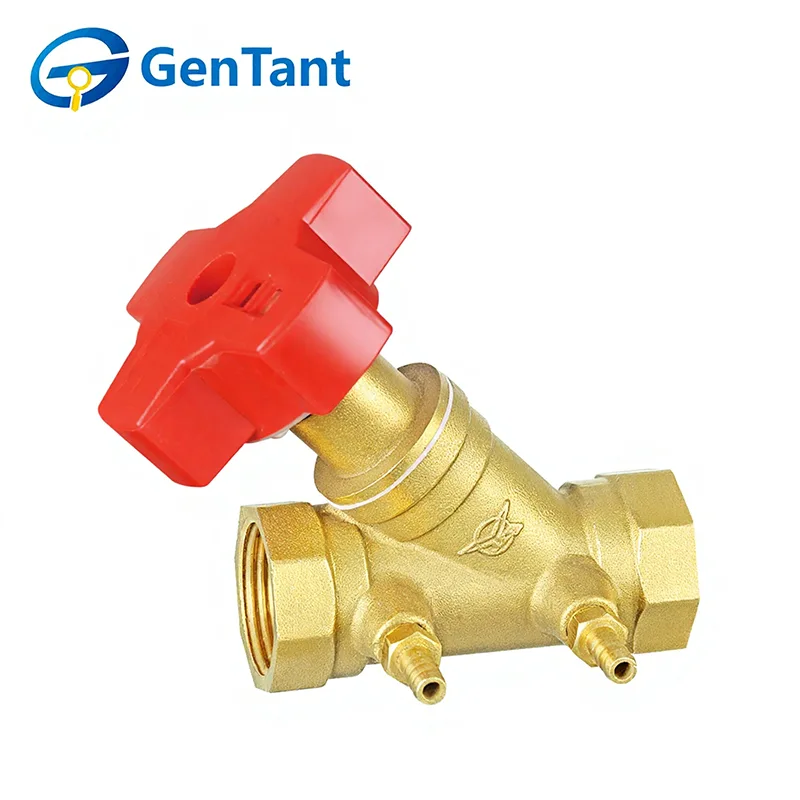

Das Digital Lock Balancing Valve ist ein Präzisionsventil aus Messing, das für die genaue Durchflussregelung und -messung in HVAC- und Hydroniksystemen entwickelt wurde. Sein Y-förmiges Gehäuse reduziert den Druckverlust, während integrierte Testanschlüsse es digitalen Instrumenten ermöglichen, Differenzdruck zu messen und den Durchfluss in Echtzeit zu berechnen. Das verstellbare Handrad ermöglicht eine präzise Voreinstellung und die Verriegelungsfunktion verhindert unbeabsichtigte Veränderungen nach der Inbetriebnahme. Dieses langlebige, korrosionsbeständige und einfach zu installierende Ventil wird häufig in Heiz-, Kühl- und Kühlwassersystemen von Gewerbegebäuden, Industrieanlagen und Fernenergieprojekten eingesetzt, um hydraulisches Gleichgewicht, Energieeffizienz und stabilen Systembetrieb sicherzustellen.

Produktparameter (Spezifikation)

Anwendbare Flüssigkeiten: Wasser, nicht korrosive und nicht brennbare Gase

Betriebstemperaturbereich: -10 ~ 100 °C

Maximaler Arbeitsdruck: 16 bar (1,6 MPa)

Gewinde entsprechen der Norm ISO 228

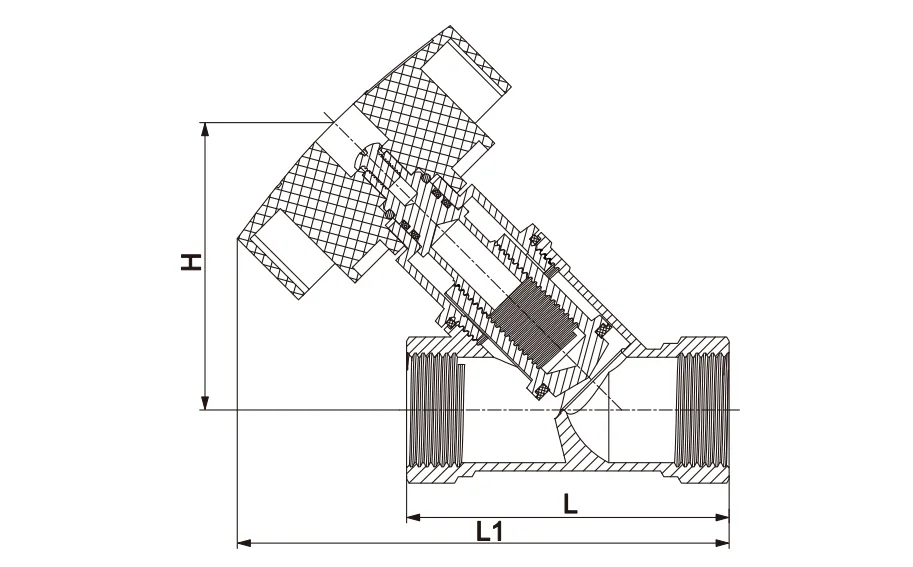

Produktdimension

Richtlinien zur Ventilinstallation und Anweisungen zur Einstellung der Speichersperre

Die Anzeige am Ventilhandrad sollte in eine für das Inbetriebnahmepersonal sichtbare Richtung zeigen. Vor dem Drucktestanschluss am Ventilgehäuse sollten Hindernisse vermieden werden, um sicherzustellen, dass während der Inbetriebnahme ein spezielles intelligentes Instrument zur Erkennung angeschlossen werden kann.

Die Rohrleitung, in der das Ventil eingebaut wird, muss den gleichen Nenndurchmesser haben.

Stellen Sie vor der Installation sicher, dass sich keine Verunreinigungen in der Rohrleitung und im Ventil befinden.

Um das Ventil vor möglichen Verunreinigungen zu schützen, installieren Sie vor dem Ventil einen Filter.

Bei der Installation sollte die Richtung des Mediumflusses mit der auf dem Ventilgehäuse markierten Richtung übereinstimmen.

Das Ventil kann horizontal oder vertikal eingebaut werden.

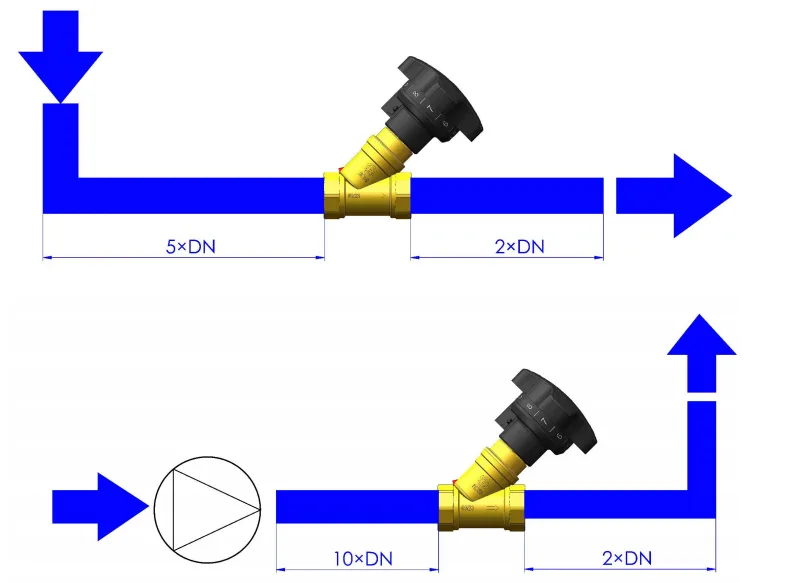

Wenn das Ventil nach einem gekrümmten Rohrabschnitt installiert wird, wird empfohlen, den geraden Rohrabschnitt vor dem Ventil auf einem Minimum zu belassen (Länge entspricht dem 5-fachen des Nenndurchmessers des Ventils).

Wenn sich vor dem Ventil eine Umwälzpumpe (Pumpe) befindet, beträgt die empfohlene Mindestlänge des geraden Rohrs das Zehnfache des Nenndurchmessers des Ventils.

Nachdem das Ausgleichsventil mit digitaler Sperre in Betrieb genommen wurde, sollte die Ventilöffnung während des normalen Systembetriebs nicht zufällig geändert werden, um den Systemgleichgewichtsstatus aufrechtzuerhalten, und insbesondere sollte die Öffnungssperrvorrichtung nicht geändert werden.

Speichersperre-Einstellung

Das Ventil verfügt über eine Positionsspeichervorrichtung. Entfernen Sie die Staubkappe und befolgen Sie diese Schritte für die erforderliche Verriegelungseinstellung:

1. Setzen Sie ein kleines Werkzeug in die kleine Nut zwischen der Staubkappe und dem Handrad ein und nehmen Sie es dann heraus.

2. Stecken Sie einen 5-mm-Innensechskantschlüssel in die Mitte des Handrads und halten Sie die Drehung in der gewünschten Position.

3.Drücken Sie die Staubkappe wieder fest.
