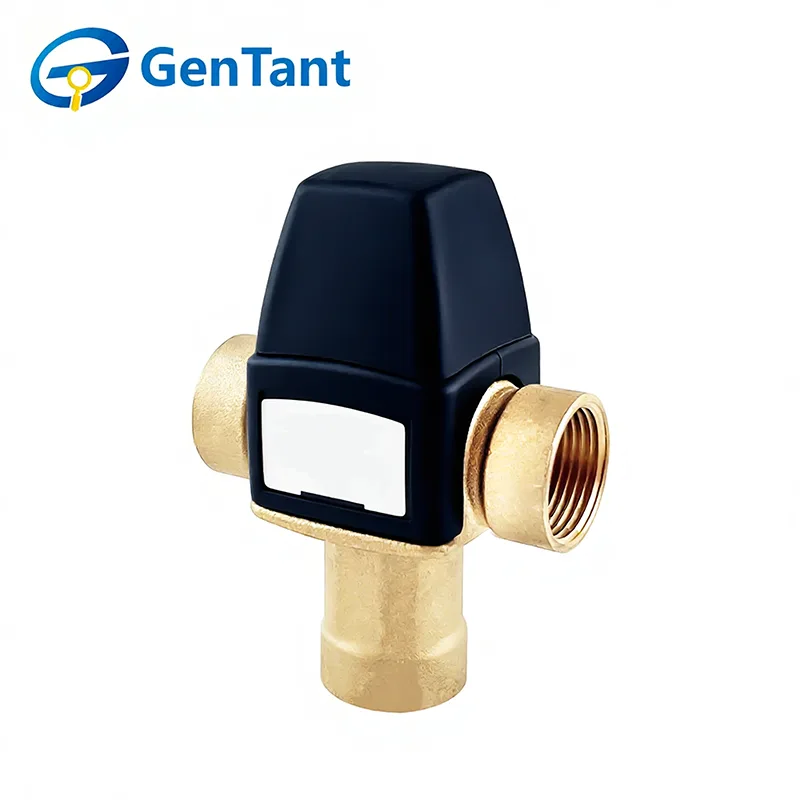

Thermostatisches Mischventil mit Wasserauslass unten
GenTant, seit über zwei Jahrzehnten ein professioneller Hersteller von Temperaturregelventilen, liefert weltweit präzise thermostatische Mischventile mit Bodenwasserauslass. Wir laden Sie ein, unsere technischen Daten einzusehen, Muster anzufordern oder Ihre Anwendungsanforderungen zu besprechen, um zuverlässige, kostengünstige Lösungen für Ihre Projekte zu erwerben.
Unsere robusten Ventile (aus CW617N-Messing) mischen automatisch heißes und kaltes Wasser, um sichere, stabile Temperaturen für Warmwasser (DHW) und Fußbodenheizungssysteme zu gewährleisten und so Verbrühungsrisiken wirksam vorzubeugen. Das auf hohe Genauigkeit (±2℃） und Haltbarkeit ausgelegte thermostatische Mischventil von GenTant mit Bodenwasserauslass wird von Ingenieuren weltweit spezifiziert.
Produktmerkmale und Anwendung
1.1. Das thermostatische Mischventil von GenTant mit Wasserauslass am Boden wurde entwickelt, um eine bestimmte Flüssigkeitstemperatur in Warmwassersystemen (DHW) und Fußbodenheizungssystemen aufrechtzuerhalten.
1.2. Thermostatische Mischventile sind mit einem Sicherheitssystem gegen Verbrühungen mit kochendem Wasser ausgestattet (das Ventil unterbricht den Mischflüssigkeitsfluss, wenn keine Kaltwasserversorgung vorhanden ist).
1.3. Die konstante Temperatur des Mischwassers wird über den Einstellknopf des Ventils innerhalb des festgelegten Temperaturbereichs eingestellt.
technische Spezifikationen
|
NEIN |
Merkmal |
Wert |
|
1 |
Maximale Temperatur des Arbeitsmediums, °C |
95 |
|
2 |
Maximaler Arbeitsdruck, bar |
10 |
|
3 |
Maximaler Differenzdruck, bar |
2 |
|
4 |
Genauigkeit, °С |
±2 |
|
5 |
Temperaturbereich, °C |
30-65 |
|
6 |
Arbeitsmedium |
Wasser, wässrige Lösung von Glykolen mit einer Konzentration von bis zu 40 % |
|
7 |
Empfohlener Arbeitsdruck, bar |
1-5 |
|
8 |
Nenndurchmesser, mm |
15-20 |
|
9 |
Nenndurchfluss, m³/h |
1,8 -2,0 |

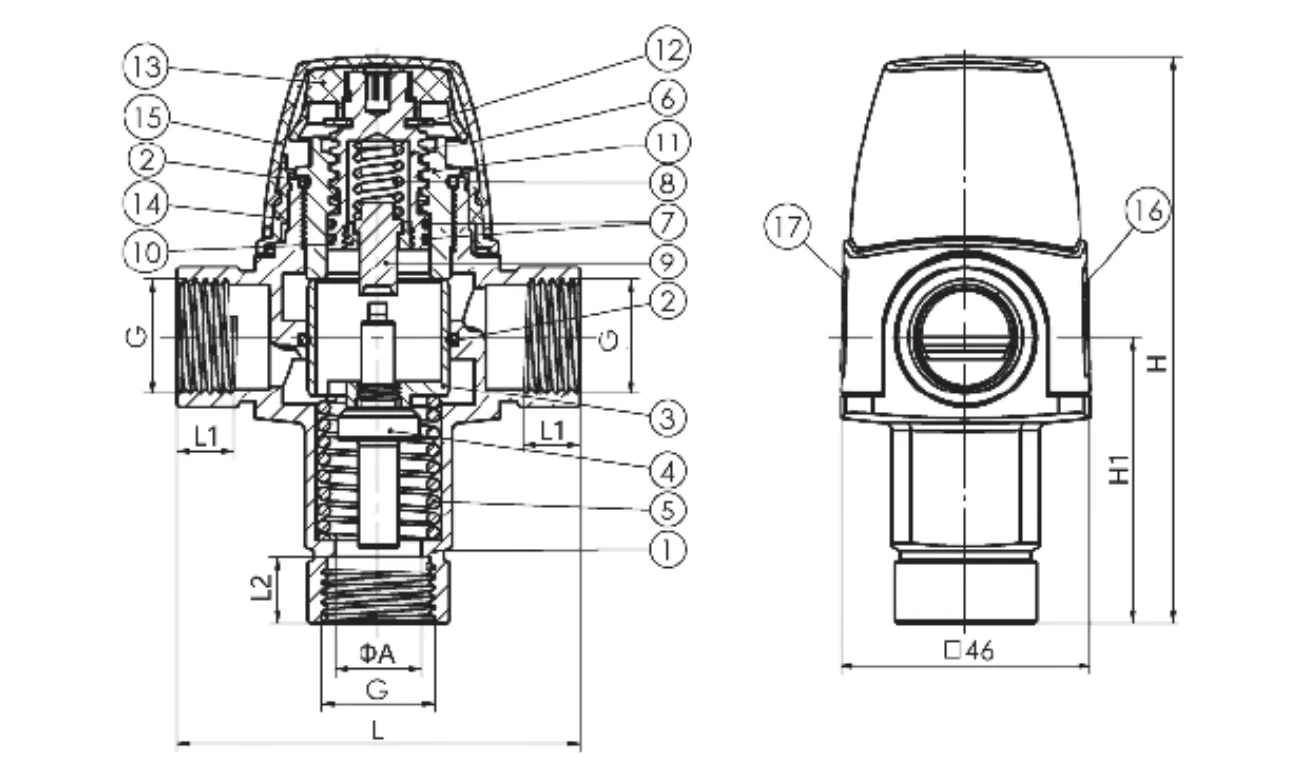

Produktdesign und Materialien
Thermostatisches Mischventil mit Wasserauslass unten (Innengewinde)
|
№ |
Artikelname |
Menge, Stck |
Material |
|
1 |
Ventilkörper |
1 |
CW617N |
|
2 |
O-Ring |
2 |
EPDM |
|
3 |
Kolben |
1 |
CW617N |
|
4 |
Thermoelement |
1 |
H62+CW617N+S304 |
|
5 |
Frühling |
1 |
S304-WPB |
|
6 |
Einstellschraube |
1 |
CW617N |
|
7 |
O-Ring |
2 |
EPDM |
|
8 |
Frühling |
1 |
S304-WPB |
|
9 |
Stängel |
1 |
CW617N |
|
10 |
Vorbauführung |
1 |
CW617N |
|
11 |
Ventilsitz |
1 |
CW617N |
|
12 |
Sicherungsring |
1 |
S304 |
|
13 |
Ventilgehäuse |
1 |
NYLON |
|
14 |
Einstellknopf |
1 |
NYLON |
|
15 |
Schutzkappe |
1 |
NYLON |
|
16 |
Aufkleber |
1 |
- |
|
17 |
Aufkleber |
1 |
- |
Abmessungen
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Gewicht, g |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Thermostatisches Mischventil mit Wasserauslass unten (Außengewinde)
|
№ |
Artikelname |
Menge, Stck |
Material |
|
1 |
Ventilkörper |
1 |
CW617N |
|
2 |
O-Ring |
2 |
EPDM |
|
3 |
Kolben |
1 |
CW617N |
|
4 |
Thermoelement |
1 |
H62+CW617N+S304 |
|
5 |
Frühling |
1 |
S304-WPB |
|
6 |
Einstellschraube |
1 |
CW617N |
|
7 |
O-Ring |
2 |
EPDM |
|
8 |
Frühling |
1 |
S304-WPB |
|
9 |
Stängel |
1 |
CW617N |
|
10 |
Vorbauführung |
1 |
CW617N |
|
11 |
Ventilsitz |
1 |
CW617N |
|
12 |
Sicherungsring |
1 |
S304 |
|
13 |
Ventilgehäuse |
1 |
NYLON |
|
14 |
Einstellknopf |
1 |
NYLON |
|
15 |
Schutzkappe |
1 |
NYLON |
|
16 |
Aufkleber |
1 |
- |
|
17 |
Aufkleber |
1 |
- |
Abmessungen
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Gewicht, g |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Installations- und Bedienungsanleitung
3.1. Um den ordnungsgemäßen Betrieb des Thermostatmischventils zu gewährleisten, muss vor der Installation sichergestellt werden, dass sich keine Verunreinigungen in der Rohrleitung befinden. Es wird empfohlen, am Systemeingang einen Filter zu installieren.

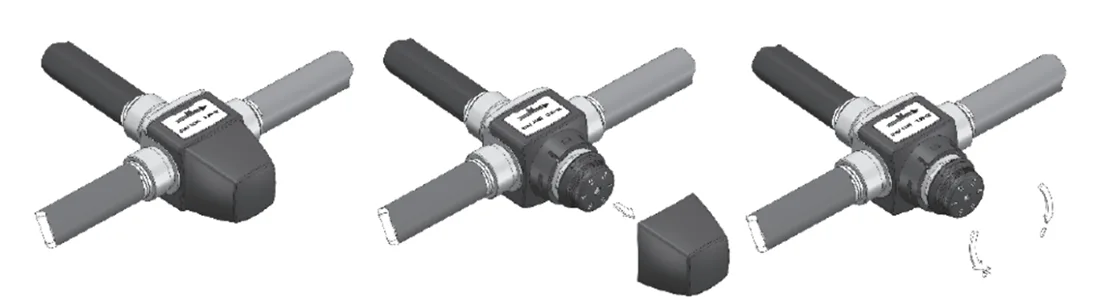

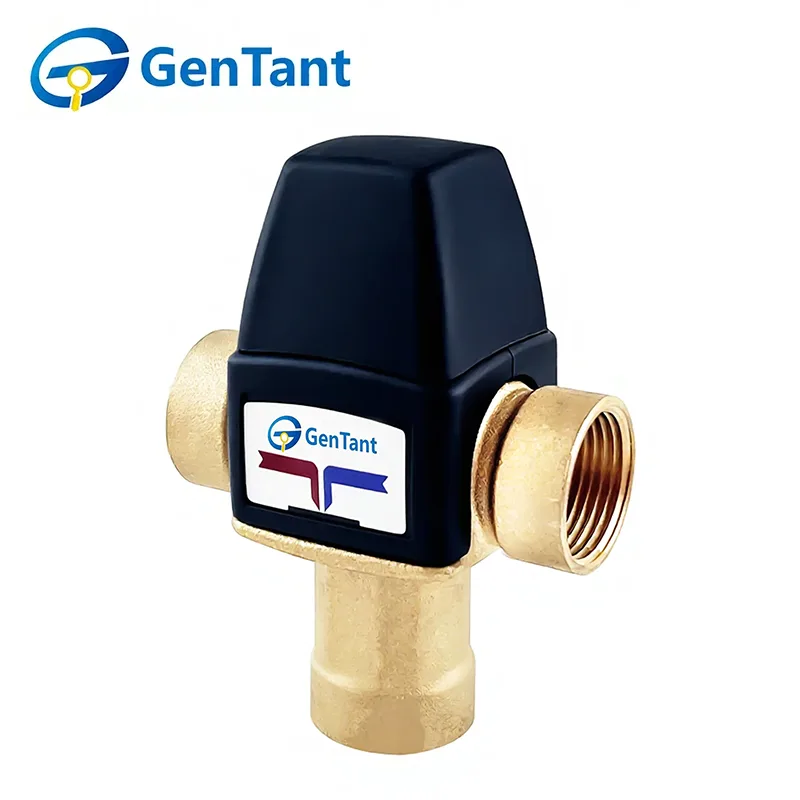

3.2. Das Mischergehäuse zeigt an (siehe Abbildung unten):
Warmwasserzulauf mit roter Farbe;
Kaltwasserzulauf mit blauer Farbe;
Mischwasserauslauf mit Rot-Blau.
3.3. Die Wassertemperatur am Ausgang des Thermostatmischventils wird mit dem Einstellknopf gemäß der folgenden Tabelle eingestellt.
|
Griffposition |
Mischtemperatur, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Die Verwendung von Hebelschlüsseln beim Ventileinbau ist nicht zulässig.
3.5. Gewindeverbindungen müssen unter Verwendung von FUM (Fluorkunststoff-Dichtungsmaterial) oder Sanitär-Polyamid-Gewinden als Dichtungsmaterialien hergestellt werden.
3.6. Beim Einbau des Ventils dürfen die in der Tabelle angegebenen Drehmomentwerte nicht überschritten werden:
|
Gewinde, Zoll |
Maximales Drehmoment (Gewinde), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

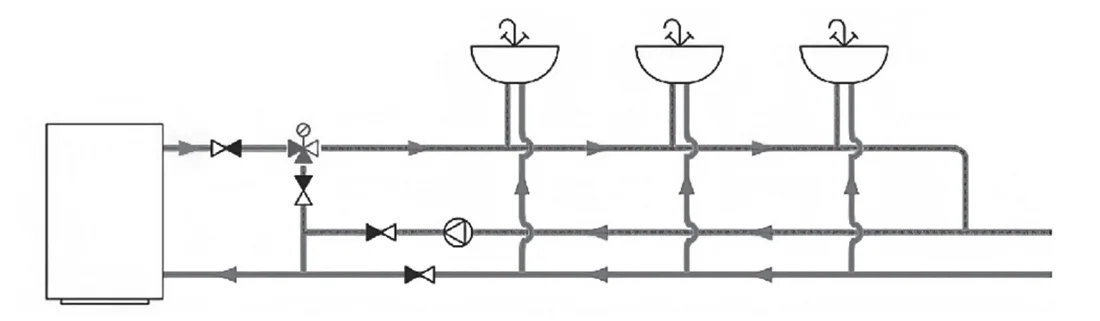

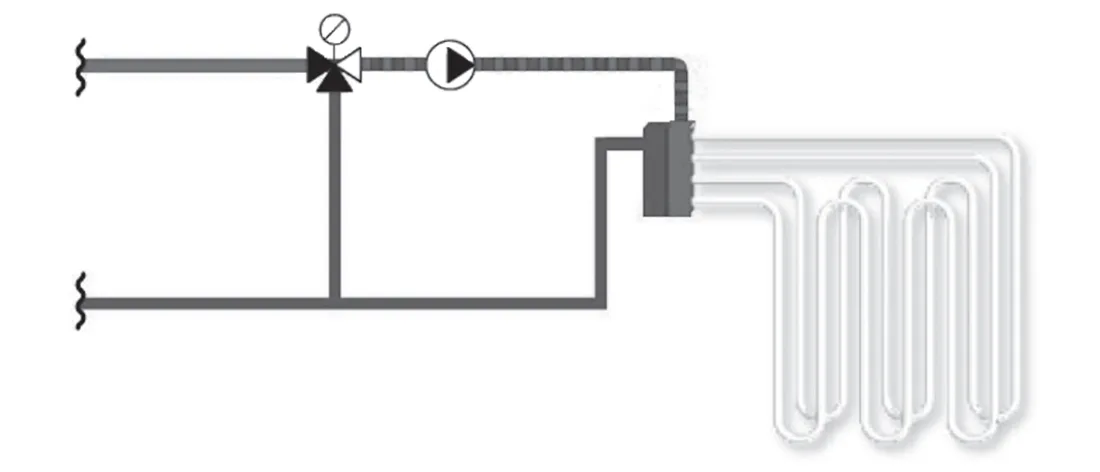

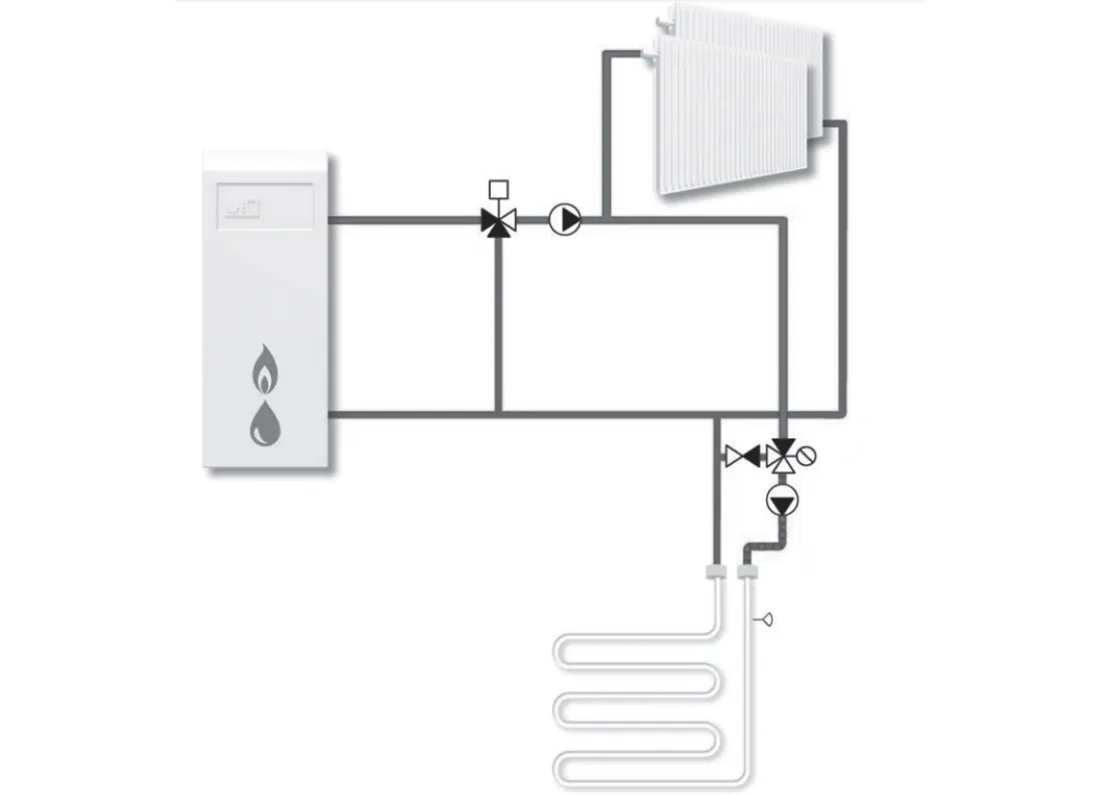

3.7. Beispiele für Installationsschemata für Warmwasser (Warmwasser) und Heizung mit thermostatischen Mischventilen:
Beispiel 1
Beispiel 2
Beispiel für Warmwasser
Betrieb und technische Wartung
4.1. Das thermostatische Mischventil muss mit dem in der Tabelle der technischen Daten angegebenen Druck und der Temperatur betrieben werden.
4.2. Eine Reparatur und ein Austausch des Ventils ist nur zulässig, wenn die Wärmeträgerflüssigkeit abgelassen wurde.
