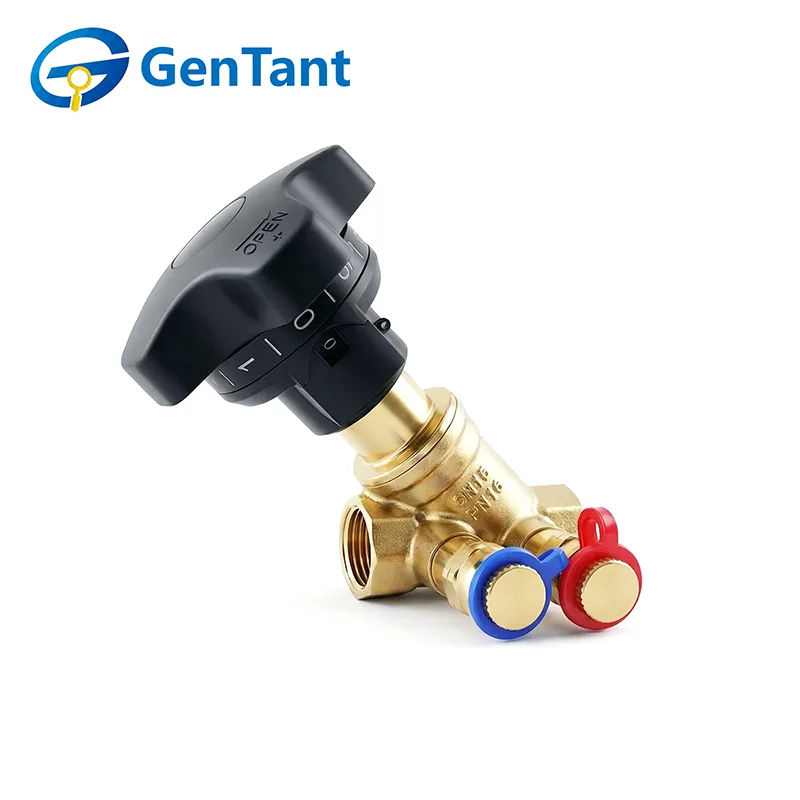

Statisches Ausgleichsventil

Als führender globaler Lieferant exportieren wir zuverlässige Ventillösungen in die ganze Welt und bieten wettbewerbsfähige Großhandelspreise und umfassende OEM/ODM-Dienstleistungen. Unsere Fabrik ist mit strengen Qualitätskontrollsystemen und engagiertem technischem Support ausgestattet. Wenn Sie statische Ausgleichsventile beschaffen oder kaufen möchten, laden wir Sie ein, sich nach unserem neuesten Produktkatalog zu erkundigen und ein Angebot anzufordern. Profitieren Sie von unserer Fertigungskompetenz und dem nahtlosen weltweiten Versand für Ihre groß angelegten Beschaffungs- oder speziellen Engineering-Projekte.

Produktmerkmale und Anwendung

Das statische Ausgleichsventil verfügt über einen digitalen Verriegelungsmechanismus und ein Ventilkörperdesign mit geradem Durchfluss, das eine präzise, ​​gleichprozentige Durchflussregelung ermöglicht. Es gewährleistet eine genaue, manipulationssichere Einstellung und eine stabile hydraulische Leistung in allen Systemzweigen.

Es wurde speziell entwickelt, um ungleichmäßiges Heizen/Kühlen in HVAC-Systemen auszugleichen, und eliminiert Temperaturschwankungen durch genaue Verteilung des Durchflusses auf jedes Terminal. Es eignet sich ideal für Fernwärme, gewerbliche Klimaanlagen und industrielle Wasserkreisläufe. Es sorgt für einen vollständigen hydraulischen Ausgleich, reduziert den Energieverbrauch der Pumpe und steigert die Gesamtsystemeffizienz, was sowohl zu Energieeinsparungen als auch zu mehr Komfort führt.

Produktparameter (Spezifikation)

Anwendbare Flüssigkeiten: Wasser, Glykollösungen (max. 50 % Glykol)

Betriebstemperaturbereich: -20 ~ 120 °C

Maximaler Arbeitsdruck: 16 bar (1,6 MPa)

Schnelle Drucktestfunktion: (Erfordert ein spezielles intelligentes Messgerät zur Erkennung; Sondendurchmesser beträgt 3 mm)

Hervorragende Regelleistung: Präzise Einstellung mit einer Öffnungsanzeige, die Schritte von 1/10 einer Umdrehung anzeigt

Hervorragende Abschaltfunktion

Öffnungsgrad-Sperrfunktion

Genauigkeit: ±10 %

Hauptmaterialien

Hpb59-1 (Messingsorte)

Handrad: ABSDichtungskomponenten: PTFE, EPDM

Gewindeverbindungstyp

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

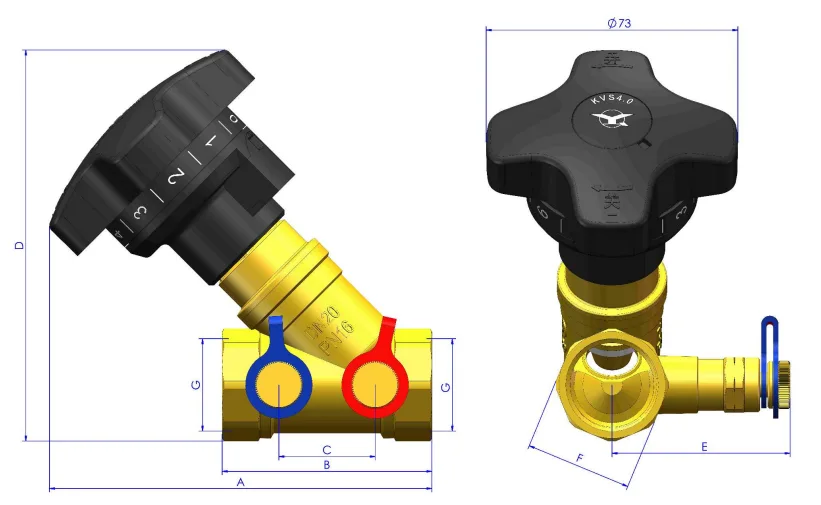

Produktdimension

Richtlinien zur Ventilinstallation und Anweisungen zur Einstellung der Speichersperre:

Die Anzeige am Ventilhandrad sollte in eine für das Inbetriebnahmepersonal sichtbare Richtung zeigen. Vor dem Drucktestanschluss am Ventilgehäuse sollten Hindernisse vermieden werden, um sicherzustellen, dass während der Inbetriebnahme ein spezielles intelligentes Instrument zur Erkennung angeschlossen werden kann.

Die Rohrleitung, in der das Ventil eingebaut wird, muss den gleichen Nenndurchmesser haben.

Stellen Sie vor der Installation sicher, dass sich keine Verunreinigungen in der Rohrleitung und im Ventil befinden.

Um das Ventil vor möglichen Verunreinigungen zu schützen, installieren Sie vor dem Ventil einen Filter.

Bei der Installation sollte die Richtung des Mediumflusses mit der auf dem Ventilgehäuse markierten Richtung übereinstimmen.

Das Ventil kann horizontal oder vertikal eingebaut werden.

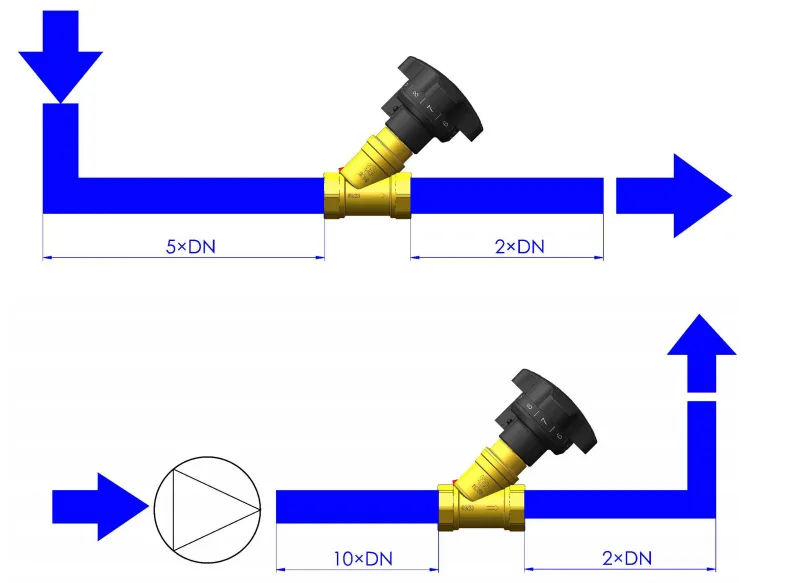

Wenn das Ventil nach einem gebogenen Rohrabschnitt installiert wird, wird empfohlen, den geraden Rohrabschnitt vor dem Ventil auf einem Minimum zu belassen (Länge entspricht dem 5-fachen des Nenndurchmessers des Ventils).

Wenn sich vor dem Ventil eine Umwälzpumpe (Pumpe) befindet, beträgt die empfohlene Mindestlänge des geraden Rohrs das Zehnfache des Nenndurchmessers des Ventils.

Nach der Inbetriebnahme des Ventils sollte zur Aufrechterhaltung des Systemgleichgewichts die Ventilöffnung während des normalen Systembetriebs nicht zufällig geändert werden, und insbesondere sollte die Öffnungssperrvorrichtung nicht geändert werden.

Speichersperre-Einstellung

Das statische Ausgleichsventil verfügt über einen Positionsspeicher. Entfernen Sie die Staubkappe und befolgen Sie diese Schritte für die erforderliche Verriegelungseinstellung:

1. Setzen Sie ein kleines Werkzeug in die kleine Nut zwischen der Staubkappe und dem Handrad ein und nehmen Sie es dann heraus.

2. Stecken Sie einen 5-mm-Innensechskantschlüssel in die Mitte des Handrads und halten Sie die Drehung in der gewünschten Position.

3.Drücken Sie die Staubkappe wieder fest.
