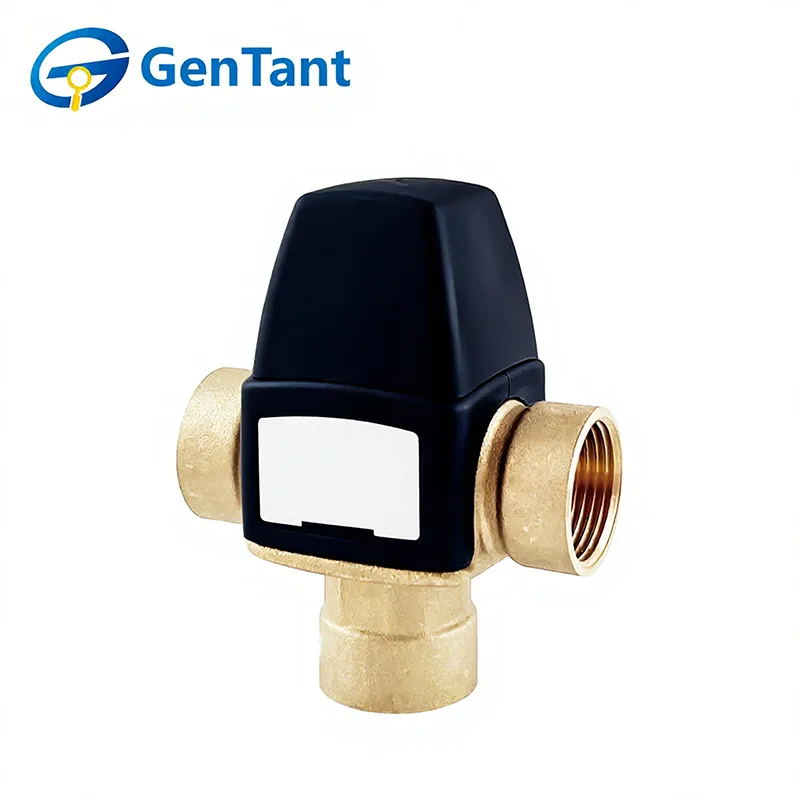

Thermostatisches Mischventil mit seitlichem Wasserauslass
Thermostatische Mischventile (TMVs) sind wichtige Sicherheitsgeräte, die Mischwasser mit einer voreingestellten, stabilen Temperatur liefern und so Verbrühungen und Thermoschocks verhindern. Als professioneller Hersteller von thermostatischen Mischventilen mit seitlichem Wasserauslass nutzt GenTant sein fortschrittliches F&E- und Testlabor, um Produktqualität sicherzustellen und Innovationen voranzutreiben. Mithilfe von Präzisionsgeräten überprüfen wir die Leistung jedes Ventils gründlich und garantieren so langfristige Zuverlässigkeit und gleichbleibende Sicherheit. Unser Engagement für sorgfältige Technik und kontinuierliche Weiterentwicklung ermöglicht es uns, die nächste Generation intelligenter, langlebiger Ventillösungen zu schaffen. Wir bieten hochwertige TMVs, die eine hervorragende Temperaturkontrolle, erhöhte Benutzersicherheit und robuste Leistung für private und gewerbliche Anwendungen bieten.
Produktmerkmale und Anwendung
1.1. Das thermostatische Mischventil von GenTant mit seitlichem Wasserauslass dient zur Aufrechterhaltung einer bestimmten Flüssigkeitstemperatur in Warmwassersystemen (DHW) und Fußbodenheizungen.
1.2. Thermostatische Mischventile sind mit einem Sicherheitssystem gegen Verbrühungen mit kochendem Wasser ausgestattet (das Ventil unterbricht den Mischflüssigkeitsfluss, wenn keine Kaltwasserversorgung vorhanden ist).
1.3. Die konstante Temperatur des Mischwassers wird über den Einstellknopf des Ventils innerhalb des festgelegten Temperaturbereichs eingestellt.
technische Spezifikationen
|
NEIN |
Merkmal |
Wert |
|
1 |
Maximale Temperatur des Arbeitsmediums, °C |
95 |
|
2 |
Maximaler Arbeitsdruck, bar |
10 |
|
3 |
Maximaler Differenzdruck, bar |
2 |
|
4 |
Genauigkeit, °С |
±2 |
|
5 |
Temperaturbereich, °C |
30-65 |
|
6 |
Arbeitsmedium |
Wasser, wässrige Lösung von Glykolen mit einer Konzentration von bis zu 40 % |
|
7 |
Empfohlener Arbeitsdruck, bar |
1-5 |
|
8 |
Nenndurchmesser, mm |
15-20 |
|
9 |
Nenndurchfluss, m³/h |
1,8 -2,0 |
Produktdesign und Materialien

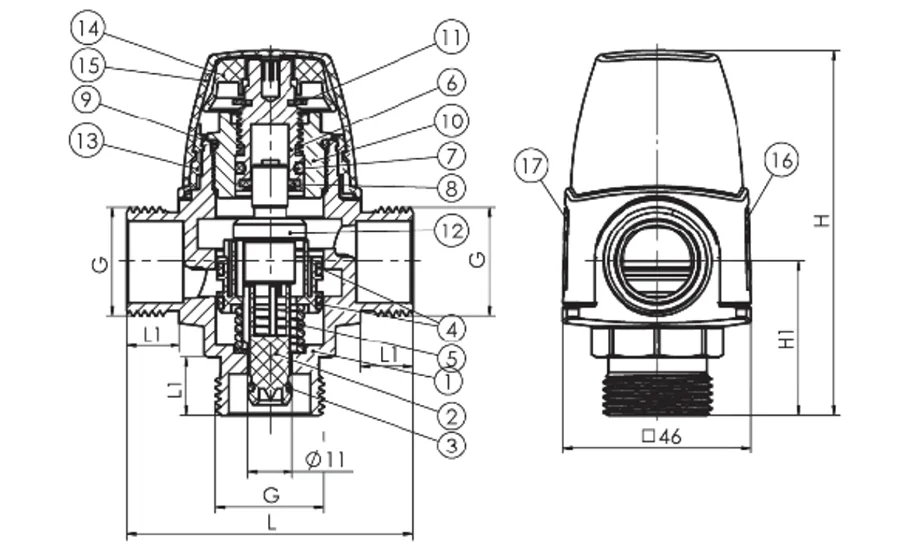

Thermostatisches Mischventil mit seitlichem Wasserabgang (Innengewinde)
|
№ |
Artikelname |
Menge, Stck |
Material |
|
1 |
Ventilkörper |
1 |
CW617N |
|
2 |
Kolben |
1 |
PPS |
|
3 |
O-Ring |
1 |
EPDM |
|
4 |
O-Ring |
1 |
EPDM |
|
5 |
Frühling |
1 |
S304-WPB |
|
6 |
Ventilschaft |
1 |
CW617N |
|
7 |
O-Ring |
1 |
EPDM |
|
8 |
Dichtung |
1 |
EPDM |
|
9 |
O-Ring |
1 |
EPDM |
|
10 |
Ventilsitz |
1 |
CW617N |
|
11 |
Sicherungsring |
1 |
S304 |
|
12 |
Thermoelement |
1 |
H62+CW617N+S304 |
|
13 |
Ventilgehäuse |
1 |
NYLON |
|
14 |
Einstellknopf |
1 |
NYLON |
|
15 |
Schutzkappe |
1 |
NYLON |
|
16 |
Aufkleber |
1 |
- |
|
17 |
Aufkleber |
1 |
- |
Abmessungen
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Gewicht, g |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |
Thermostatisches Mischventil mit seitlichem Wasserabgang (Außengewinde)
|
№ |
Artikelname |
Menge, Stck |
Material |
|
1 |
Ventilkörper |
1 |
CW617N |
|
2 |
Kolben |
1 |
PPS |
|
3 |
O-Ring |
1 |
EPDM |
|
4 |
O-Ring |
1 |
EPDM |
|
5 |
Frühling |
1 |
S304-WPB |
|
6 |
Ventilschaft |
1 |
CW617N |
|
7 |
O-Ring |
1 |
EPDM |
|
8 |
Dichtung |
1 |
EPDM |
|
9 |
O-Ring |
1 |
EPDM |
|
10 |
Ventilsitz |
1 |
CW617N |
|
11 |
Sicherungsring |
1 |
S304 |
|
12 |
Thermoelement |
1 |
H62+CW617N+S304 |
|
13 |
Ventilgehäuse |
1 |
NYLON |
|
14 |
Einstellknopf |
1 |
NYLON |
|
15 |
Schutzkappe |
1 |
NYLON |
|
16 |
Aufkleber |
1 |
- |
|
17 |
Aufkleber |
1 |
- |
Abmessungen
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Gewicht, g |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Installations- und Bedienungsanleitung
3.1. Um den ordnungsgemäßen Betrieb des Thermostatmischventils mit seitlichem Wasserauslass zu gewährleisten, muss vor der Installation sichergestellt werden, dass sich keine Verunreinigungen in der Rohrleitung befinden. Es wird empfohlen, am Systemeingang einen Filter zu installieren.

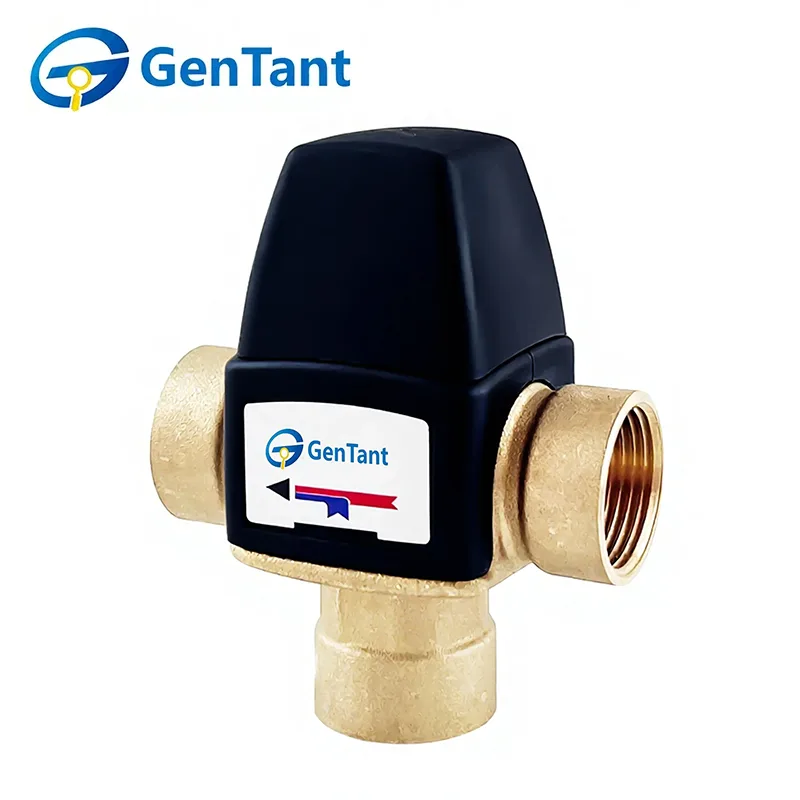

3.2. Das Mischergehäuse zeigt an (siehe Abbildung unten):
Warmwasserzulauf mit roter Farbe;
Kaltwasserzulauf mit blauer Farbe;
Mischwasserauslauf mit Rot-Blau.
3.3. Die Wassertemperatur am Ausgang des Thermostatmischventils wird mit dem Einstellknopf gemäß der folgenden Tabelle eingestellt.
|
Griffposition |
Mischtemperatur, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Die Verwendung von Hebelschlüsseln beim Ventileinbau ist nicht zulässig.
3.5. Gewindeverbindungen müssen unter Verwendung von FUM (Fluorkunststoff-Dichtungsmaterial) oder Sanitär-Polyamid-Gewinden als Dichtungsmaterialien hergestellt werden.
3.6. Beim Einbau des Ventils dürfen die in der Tabelle angegebenen Drehmomentwerte nicht überschritten werden:
|
Gewinde, Zoll |
Maximales Drehmoment (Gewinde), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

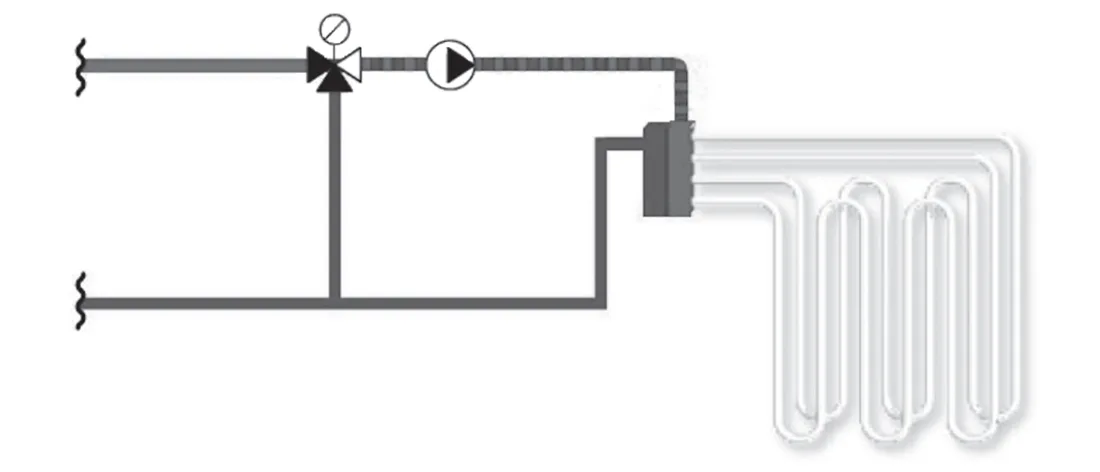

3.7. Beispiele für Installationsschemata für Warmwasser (Warmwasser) und Heizung mit thermostatischen Mischventilen:
Beispiel 1

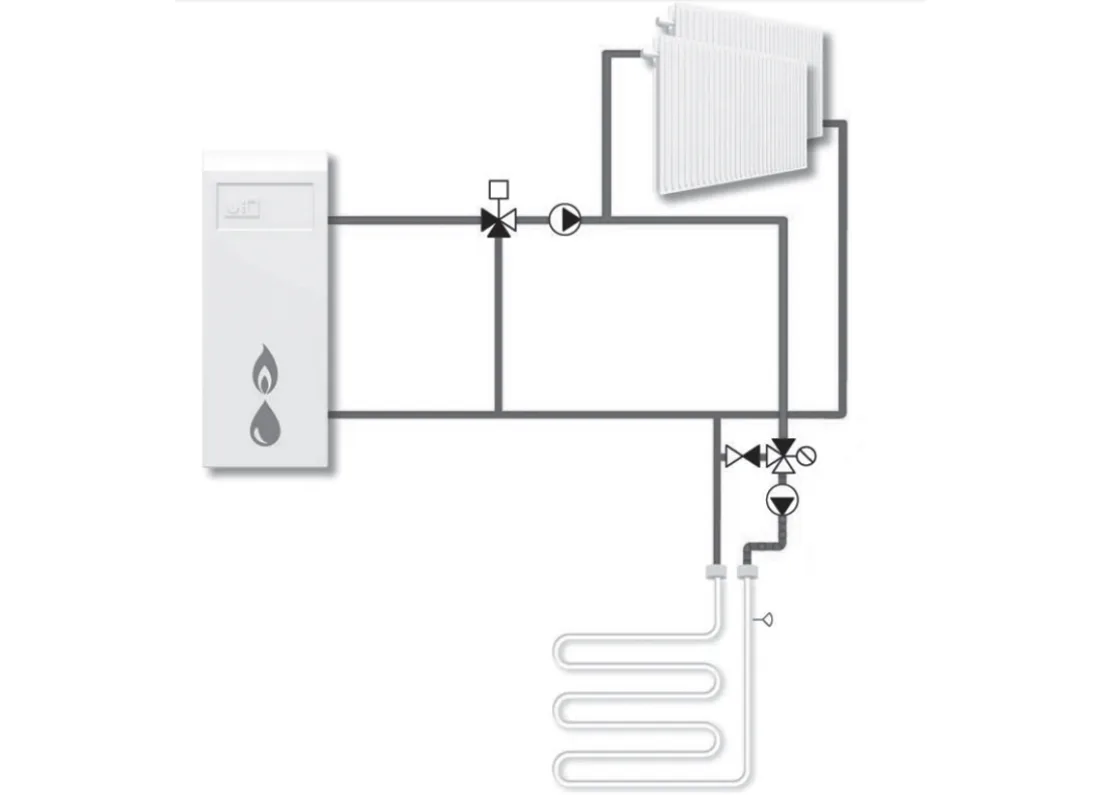

Beispiel 2

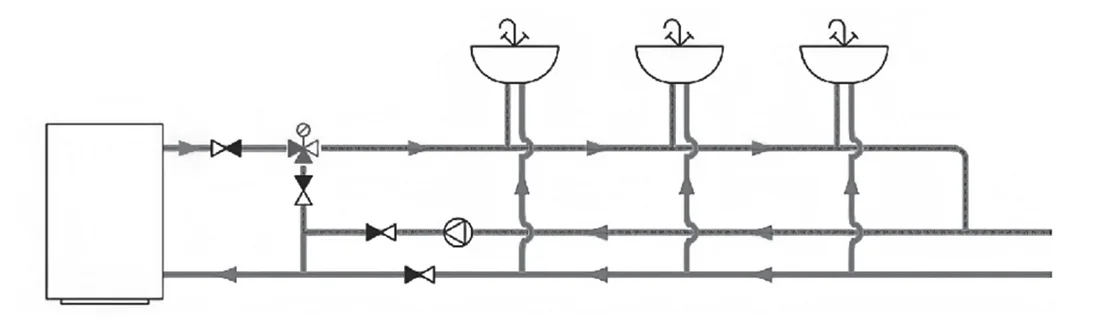

Beispiel für Warmwasser
Betrieb und technische Wartung
4.1. Das thermostatische Mischventil muss mit dem in der Tabelle der technischen Daten angegebenen Druck und der Temperatur betrieben werden.

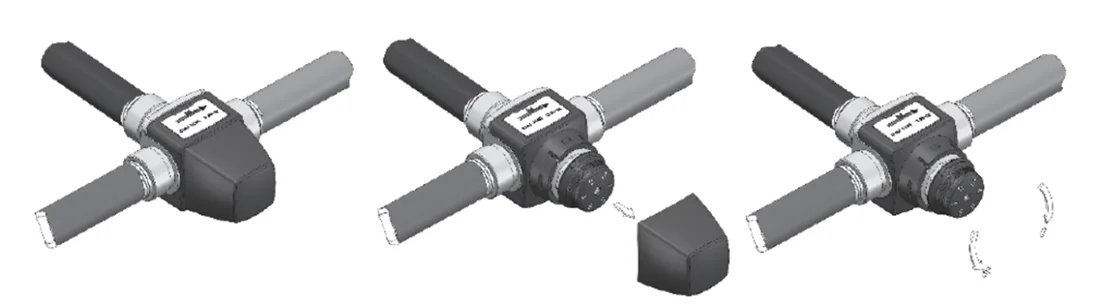

4.2. Eine Reparatur und ein Austausch des Ventils ist nur zulässig, wenn die Wärmeträgerflüssigkeit abgelassen wurde.
Hot-Tags: China Thermostatisches Mischventil mit seitlichem Wasserauslass Hersteller, Lieferant, Fabrik
