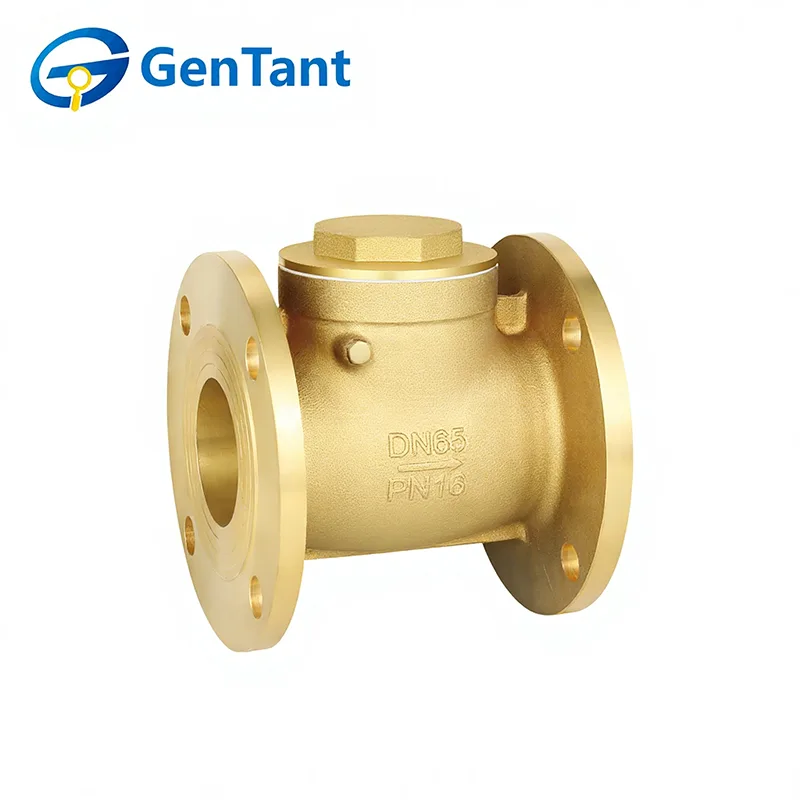

Rückschlagventil mit Flansch

Ein Rückschlagventil mit Flansch ist ein robustes industrielles Durchflussregelgerät, das den Flüssigkeitsfluss automatisch in eine Richtung zulässt und einen Rückfluss innerhalb eines Rohrleitungssystems verhindert. Dies wird durch eine Scharnierscheibe oder einen Schwenkmechanismus erreicht, der sich unter Vorwärtsdruck öffnet und durch Schwerkraft und/oder Rückflussdruck schließt, um eine positive Abdichtung zu erzeugen. Sein charakteristisches Merkmal, die Flanschenden, ermöglichen eine sichere und einfache Verschraubung zwischen Rohrflanschen und gewährleisten so eine hochintegrierte, leckagesichere Verbindung, die für Hochdruck- und Großdurchmesseranwendungen geeignet ist. Diese Funktion ist entscheidend für den Schutz von Pumpen, Kompressoren und anderen wichtigen Geräten vor Schäden durch Wasserschlag und Rückfluss sowie für die Aufrechterhaltung der Systemeffizienz und -sicherheit in der Wasseraufbereitung, Stromerzeugung, chemischen Verarbeitung sowie in der Öl- und Gasindustrie.

Produktmerkmale und Anwendung

Das Rückschlagventil mit Flansch ist für die sichere Einweg-Durchflusskontrolle in Rohrleitungssystemen konzipiert und verfügt über Flanschenden für eine einfache Installation und starke, leckagesichere Verbindungen. Sein Schwenk- oder Hebemechanismus verhindert einen Rückfluss und schützt so Pumpen, Rohrleitungen und Geräte vor Schäden. Es wird häufig in Wasserversorgungs-, HVAC-, Industrie- und Chemiesystemen eingesetzt und gewährleistet einen zuverlässigen Betrieb, reduziert den Wartungsaufwand und sorgt für eine stabile Systemleistung.

Produktparameter

1. Nenndruck: 1,6 MPa

2. Arbeitsmedium: Wasser, nicht korrosive und nicht brennbare Gase

3. Betriebstemperatur: -20 °C ≤ T ≤ 150 °C

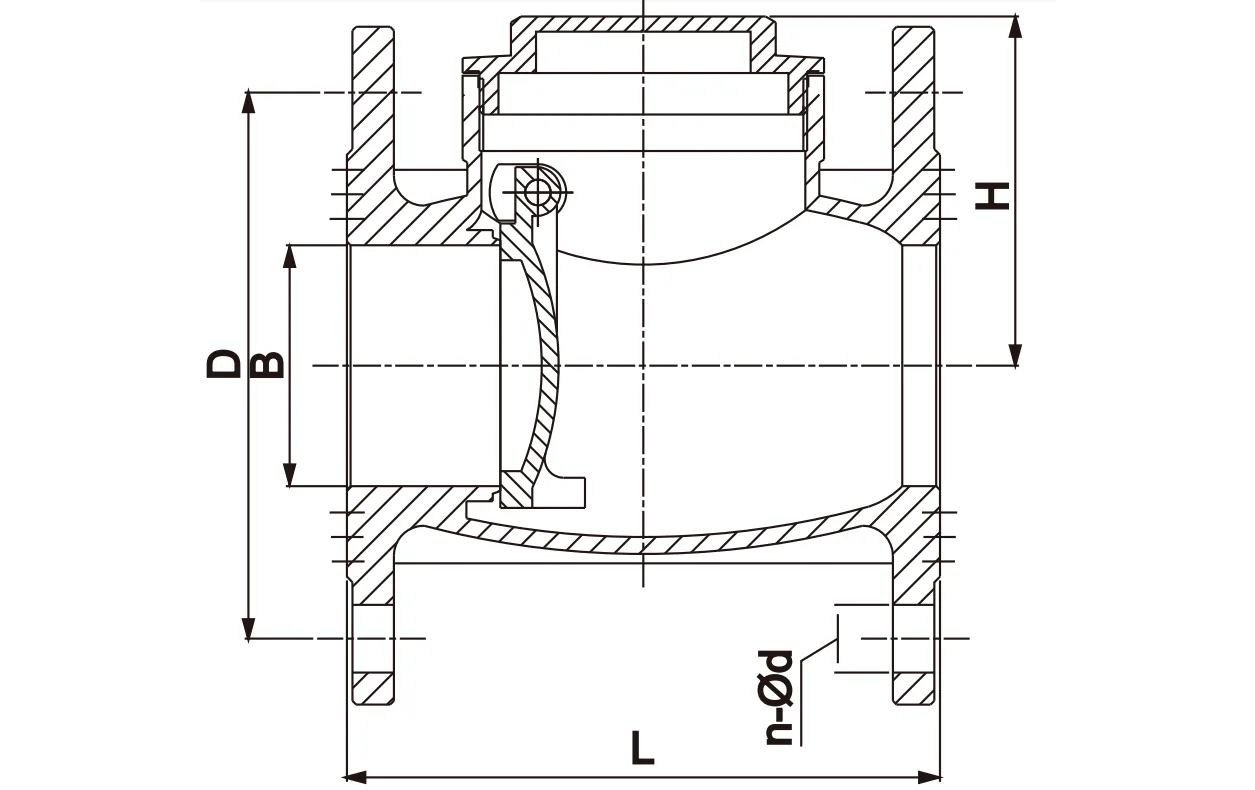

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Rückschlagventil mit Flansch in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

Hinweis 1: Rückschlagventile mit Flansch können in horizontalen oder vertikalen Rohrleitungen mit Aufwärtsströmung oder in Zwischenausrichtungen installiert werden, vorausgesetzt, der Scharnierstift der Rückschlagventile vom Schwenktyp bleibt horizontal. Installieren Sie Rückschlagventile in ausreichendem Abstand von Pumpenauslässen oder anderen turbulenten Strömungsquellen. Einzelheiten finden Sie im entsprechenden technischen Bulletin.

Hinweis 2: Einige Rückschlagventile verfügen möglicherweise über eine Innenverpackung, um die Klappe während des Transports zu schützen. Entfernen Sie sämtliches Verpackungsmaterial vor der Installation.

Bedienungsanleitung

Rückschlagventile mit Flansch arbeiten automatisch und erfordern keinen manuellen Eingriff.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören: Scheibe, Halter und Scharnierbaugruppe.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.

Wartung

1.Regelmäßige Reinigung. Um den Einfluss von Verunreinigungen und Sedimenten in der Rohrleitung auf das Rückschlagventil zu vermeiden, ist es notwendig, das vollständig aus Kupfer bestehende horizontale Rückschlagventil und das Innere der Rohrleitung regelmäßig zu reinigen.

2.Beachten Sie den Wechselbetrieb von Kalt- und Warmwasser. Häufiges Öffnen und Schließen des Rückschlagventils führt zu Schäden, daher sollte ein abwechselnder Kalt- und Warmwasserbetrieb vermieden werden.

3. Druck beachten. Beim Einsatz des horizontalen Rückschlagventils aus Vollkupfer ist auf die Drucksituation innerhalb der Rohrleitung zu achten, da sich ein zu hoher Druck negativ auf das Rückschlagventil auswirkt. Kurz gesagt, das horizontale Rückschlagventil aus Kupfer ist ein häufig verwendetes Gerät in Rohrleitungssystemen und seine Verwendung und Wartung sind sehr einfach und leicht. Bei der tatsächlichen Verwendung sollten Benutzer gemäß den oben genannten Anforderungen arbeiten und warten, um den Nutzungseffekt sicherzustellen.
