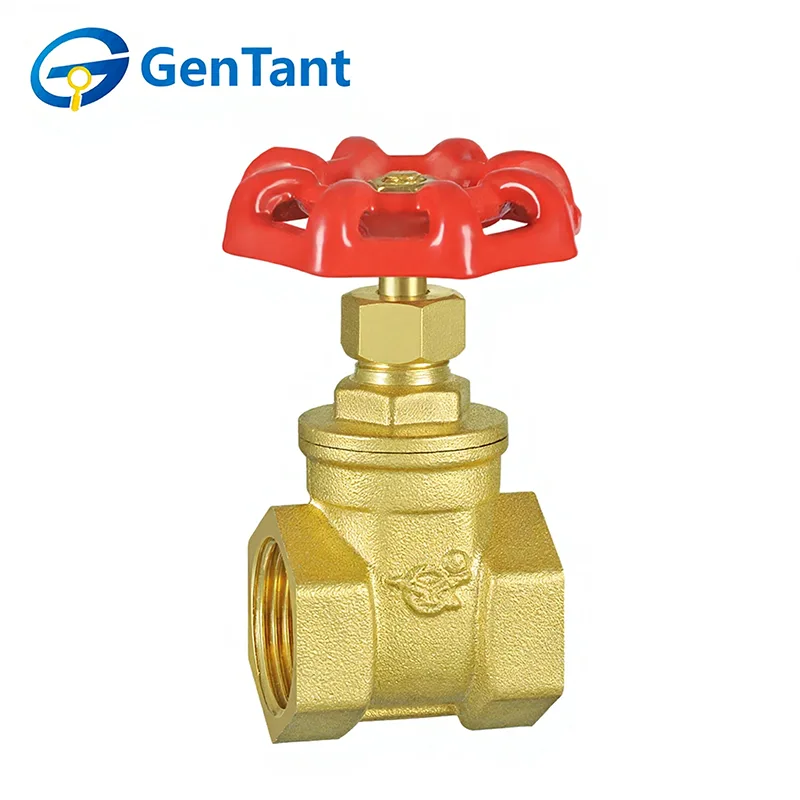

Absperrschieber für mittlere Beanspruchung

Ein Absperrschieber für mittlere Beanspruchung ist ein vielseitiges und langlebiges Ventil mit linearer Bewegung, das für den zuverlässigen Isolationsdienst in einer Vielzahl von Flüssigkeitshandhabungssystemen entwickelt wurde. Seine Hauptfunktion besteht darin, bei vollständiger Öffnung einen vollständigen, ungehinderten, geradlinigen Strömungsweg und bei vollständiger Schließung eine vollständige Absperrung zu gewährleisten. Dies wird durch das Anheben oder Absenken eines massiven Schiebers oder Keils senkrecht zur Strömung erreicht, der eine dichte Abdichtung gegen die Ventilsitze erzeugt. Entwickelt für robuste Leistung ohne die extremen Druck- und Temperaturanforderungen von Hochleistungsanwendungen, eignet es sich ideal für die Ein-/Aus-Steuerung von Wasser, Öl, Gas und Dampf in kommunalen, gewerblichen und industriellen Umgebungen und bietet bei korrektem Betrieb einen geringen Strömungswiderstand und eine lange Lebensdauer.

Produktmerkmale und Anwendung

Ein Absperrschieber für mittlere Beanspruchung ist für die zuverlässige Ein-/Aus-Steuerung in Rohrleitungssystemen mit mittlerem Druck ausgelegt. Es verfügt über ein robustes Gehäuse, Optionen für steigende oder nicht steigende Spindel und einen dicht schließenden Verschluss für minimalen Druckabfall bei vollständiger Öffnung. Es eignet sich für Wasser-, Öl-, Gas- und Niederdruckdampfanwendungen und wird häufig in industriellen, kommerziellen und kommunalen Systemen zur Isolierung, Verteilung und Prozesssteuerung eingesetzt, wo kein häufiger Betrieb erforderlich ist.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser

Betriebstemperatur: -10 °C ≤ T ≤ 100 °C

Das Gewinde entspricht der Norm ISO 228

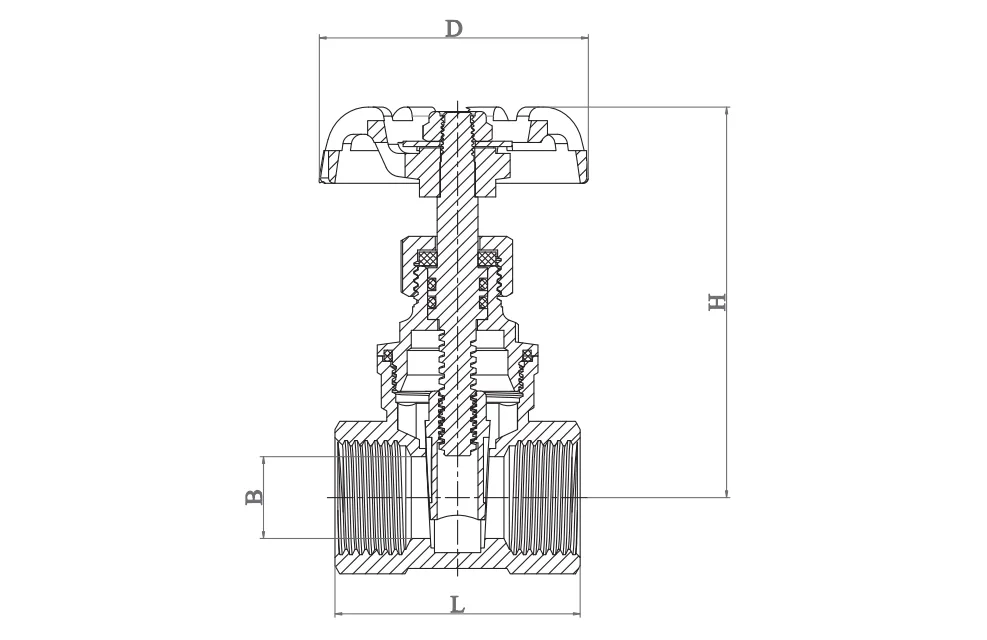

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie den Absperrschieber für mittlere Beanspruchung in Betrieb nehmen, schalten Sie ihn vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

7. Bei Absperr- und Durchgangsventilen wird die Installation mit vertikaler Spindel und nach oben gerichtetem Betätigungsgriff empfohlen.

Bedienungsanleitung

Absperrschieber für mittlere Beanspruchung werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören: Griff, Griffmutter, Packung, Stopfbuchse, Packungsmutter.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.
