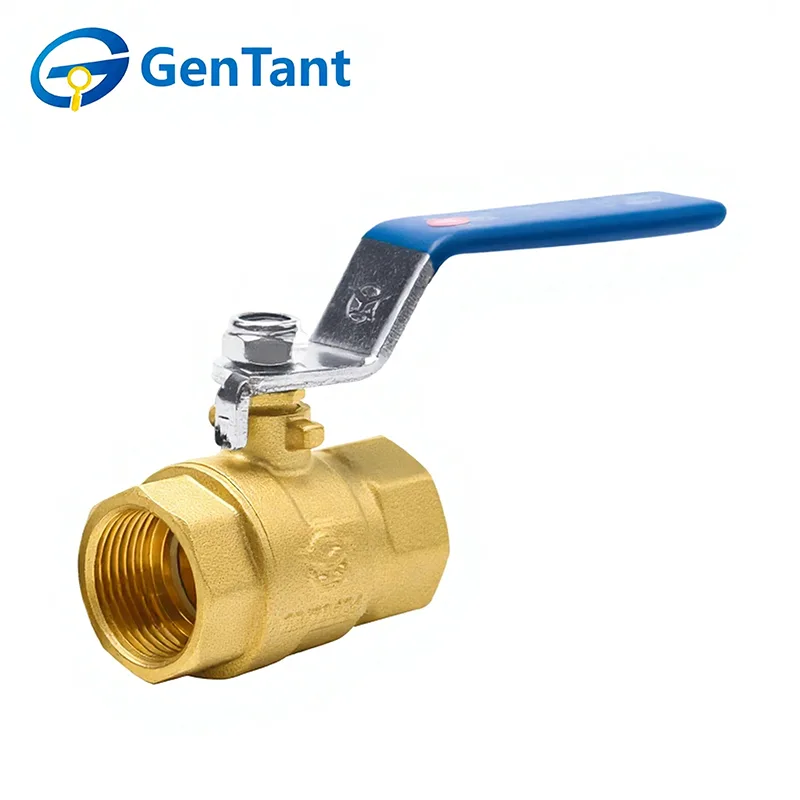

Kugelhahn aus Kupfer

Ein Kupferkugelhahn ist ein langlebiges und effizientes Vierteldrehungsventil, das hauptsächlich für den Einsatz in Trinkwasser-, Heizungs-, Gas- und anderen nicht korrosiven Flüssigkeitssystemen entwickelt wurde. Seine Funktion besteht darin, eine zuverlässige Methode zum Öffnen, Schließen oder Isolieren des Flusses innerhalb einer Rohrleitung bereitzustellen. Dies wird erreicht, indem eine sphärische Kugel mit einem Durchgangsloch um 90 Grad gedreht wird; Wenn es am Rohr ausgerichtet ist, ermöglicht es einen vollständigen, ungehinderten Durchfluss, und wenn es senkrecht steht, sorgt es für eine dichte Abdichtung, die den Durchfluss vollständig stoppt. Das aus Messing oder Bronze (Kupferlegierungen) gefertigte Ventil bietet eine hervorragende Korrosionsbeständigkeit und gute Wärmeleitfähigkeit und lässt sich einfach über Löt- oder Gewindeverbindungen installieren, was es zu einem Standard für Sanitärinstallationen im privaten, gewerblichen und leichten Industriebereich macht.

Produktanwendung

Kugelhähne aus Kupfer werden für ihre außergewöhnliche Korrosionsbeständigkeit und ihre antimikrobiellen Eigenschaften geschätzt, was sie zu einer erstklassigen Wahl für Trinkwassersysteme in Privathaushalten macht. Ihr Hauptmerkmal ist ein langlebiges, bleifreies Kupfergehäuse, das langfristige Hygiene und strukturelle Integrität gewährleistet. Diese Ventile werden häufig in Haushaltsinstallationen, Warmwasserbereitern und HVAC-Systemen eingesetzt. Ihr zuverlässiger Vierteldrehungsbetrieb und die Kompatibilität mit Kupferrohren machen sie zu einem Favoriten für hochwertige Bauprojekte.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

Das Gewinde entspricht der Norm ISO 228

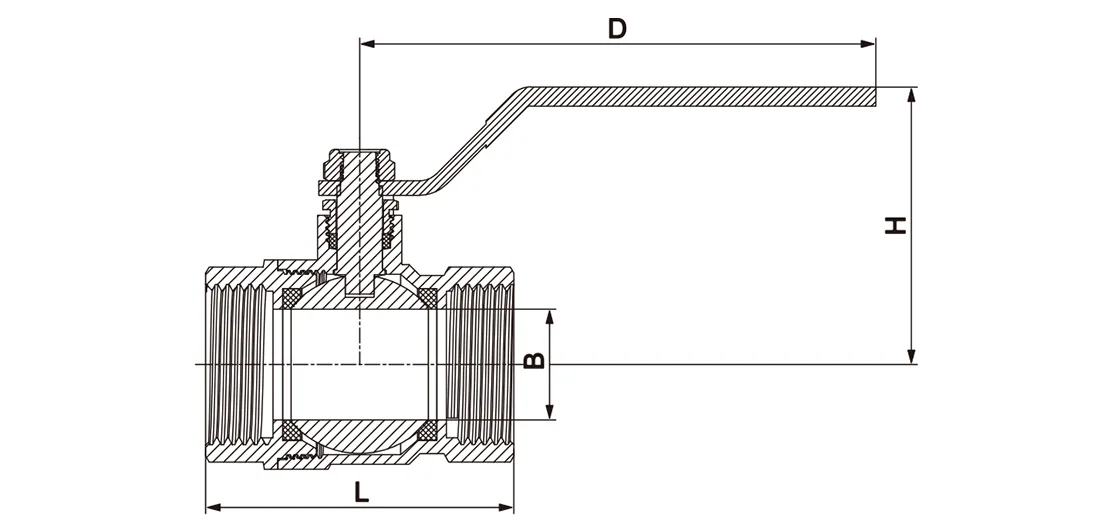

Produktdimension

Produktmerkmale und Vorteile

GenTant Kupferkugelhähne sind für schnelles Absperren und zuverlässige Durchflussaktivierung ausgelegt.

Premium-Material: Hergestellt aus hochwertigem Messing HPb59-1 (nationaler Standard).

Optimaler Durchfluss: Bietet den geringstmöglichen Strömungswiderstand (effektiv Null).

Hohe Leistung: Hält hohen Druckunterschieden beim Schließen stand.

Schneller Betrieb: Ausgewählte Modelle verfügen über Öffnungs-/Schließgeschwindigkeiten von 0,05 s bis 0,1 s, ideal für automatisierte Systeme.

Kompaktes Design: Leicht und platzsparend für die einfache Integration in verschiedene Rohrleitungsnetze.

Installationsrichtlinien

Um eine langfristige Leistung zu gewährleisten und strukturelle Schäden zu verhindern, muss die Installation von qualifizierten Fachkräften durchgeführt werden.

Vorbereitung: Stellen Sie sicher, dass das Rohrleitungssystem sauber ist. Entfernen Sie die Schutzkappen und überprüfen Sie die Anschlüsse auf Schmutz.

Ausrichtung: Stellen Sie sicher, dass die Verbindungsrohre perfekt ausgerichtet sind. Eine übermäßige Fehlausrichtung führt zu Installationsspannungen, die das Ventil beschädigen können.

Richtiges Werkzeug: Verwenden Sie einen Schraubenschlüssel oder eine Rohrzange mit entsprechendem Drehmoment am sechseckigen oder achteckigen Teil des Ventils, der dem anzuziehenden Gewinde am nächsten liegt. Üben Sie niemals Kraft auf das gegenüberliegende Ende aus, da dies zu einer Verformung des Gehäuses führen kann.

Gewindeabdichtung: Verwenden Sie PTFE-Dichtmittel nur für die Rohrgewinde. Befolgen Sie die ISO 228-Standards für die Gewindelänge. Ziehen Sie es nicht zu fest an, da ein „Durchschlagen“ des Gewindes die inneren Dichtflächen beschädigen kann.

Systemunterstützung: Sorgen Sie für ausreichende Unterstützung, um zu verhindern, dass das Rohrgewicht das Ventil belastet.

Prüfung vor der Wartung: Stellen Sie sicher, dass die Druck- und Temperaturwerte mit dem System übereinstimmen, und schalten Sie das Ventil vor der Inbetriebnahme einmal vollständig (offen/geschlossen) ein.

Bedienungsanleitung

Funktion: Kupferkugelhähne sind nur für den Ein-/Aus-Betrieb vorgesehen. Sie müssen vollständig geöffnet oder vollständig geschlossen gehalten werden und dürfen nicht zur Drosselung (Durchflussregulierung) verwendet werden.

Mechanismus: Es handelt sich um bidirektionale Ventile. Die Griffposition gibt die Durchflussrichtung an.

Vermeidung von Wasserschlägen: Schließen Sie das Ventil nicht zu abrupt, um „Wasserschläge“ (plötzliche Druckstöße) zu vermeiden.

Griffverwendung: Verwenden Sie nur den werkseitig gelieferten Griff. Verwenden Sie niemals Verlängerungen, um die Hebelwirkung zu erhöhen, da ein übermäßiges Drehmoment die internen Komponenten beschädigen würde.

Inspektion und Wartung

Allgemeine Pflege: Eine regelmäßige Wartung ist in der Regel nicht erforderlich, abgesehen von gelegentlichen Fahrrad- und Vorbauprüfungen.

Filterung: Es wird dringend empfohlen, am Systemeinlass einen Filter zu installieren, um die innere Dichtung des Ventils zu schützen.

Leckagekontrolle: Wenn eine Spindelleckage auftritt, ziehen Sie die Packungsmutter im Uhrzeigersinn um eine Vierteldrehung fest. Die PTFE-Packung dient zum Ausgleich.

Sicherheitswarnung: Versuchen Sie niemals, ein Ventil neu zu verpacken oder zu zerlegen, während das System unter Druck steht. Entlasten Sie immer zuerst den Druck.

Keine Demontage: Wir empfehlen, zweiteilige Ventile nicht zu zerlegen, um Teile auszutauschen, da dies normalerweise die Integrität des Gehäuses/Saitenstücks beeinträchtigt.
