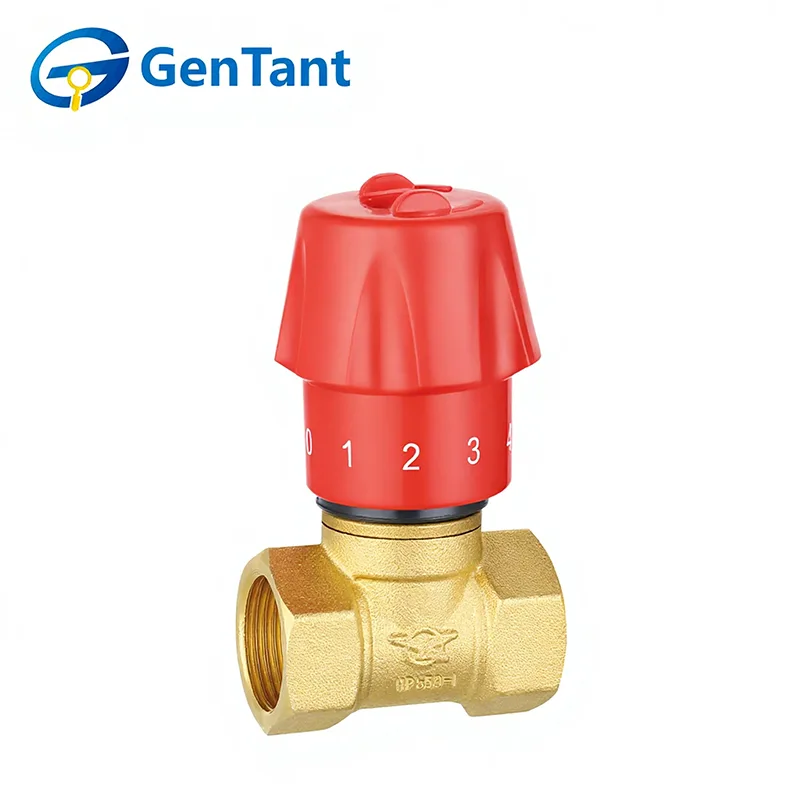

Durchflussregelventil

Ein Durchflussregelventil ist ein präzisionsgefertigtes Gerät, das zur genauen Modulation und Regulierung des Flüssigkeitsflusses in einem Rohrleitungssystem entwickelt wurde. Seine Hauptfunktion besteht darin, eine fein abgestimmte, stabile Steuerung von Durchflussrate, Druck und Volumen bereitzustellen und nicht nur als Ein-/Aus-Gerät zu dienen. Dies wird durch seine besondere innere Struktur erreicht, bei der sich die Scheibe oder der Stopfen linear senkrecht zum Sitz bewegt und so eine progressive Einschränkung oder Öffnung des Strömungswegs ermöglicht. Dieses Design bietet hervorragende Drosseleigenschaften und ermöglicht es dem Bediener, ein gewünschtes Durchflussniveau präzise einzustellen und aufrechtzuerhalten. Es ist unerlässlich bei Anwendungen, die ein stetiges Durchflussmanagement erfordern, wie zum Beispiel beim Ausgleich in HVAC-Hydroniksystemen, bei der Prozesssteuerung in industriellen Umgebungen und bei der Druckregulierung in Wasserverteilungsnetzen.

Produktmerkmale und Anwendung

Durchflussregelventile sind für die hochpräzise Drosselung und Modulation in gewerblichen und privaten Wassersystemen konzipiert. Ihr Hauptmerkmal ist ein einzigartiges internes Plug-and-Seat-Design, das eine fein abgestimmte Anpassung der Durchflussraten und Drücke ermöglicht. Diese Ventile sind für den Ausgleich von HVAC-Kreisläufen, die Verwaltung des Kesselspeisewassers und die Steuerung der Chemikaliendosierung bei der Wasseraufbereitung unerlässlich. Ihre Fähigkeit, unter wechselnden Bedingungen einen stabilen Durchfluss aufrechtzuerhalten, gewährleistet die Systemeffizienz und beugt Geräteverschleiß vor.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -20 °C ≤ T ≤ 150 °C

Das Gewinde entspricht der Norm ISO 228

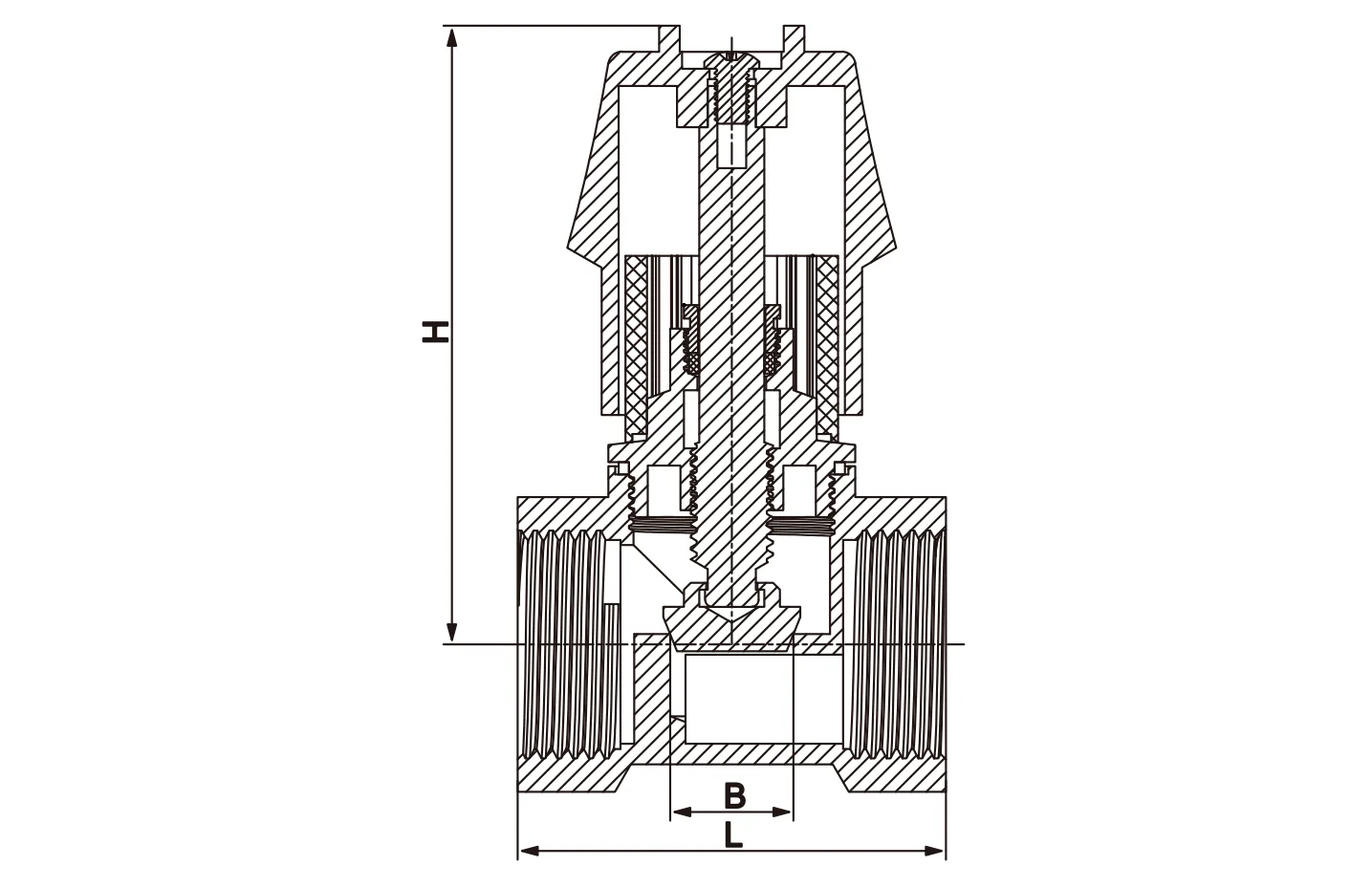

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

7. Bei Durchgangsventilen mit Durchflussregelung wird empfohlen, die Ventile so zu installieren, dass der Schaft vertikal ist und sich der Betätigungsgriff oben befindet.

Bedienungsanleitung

Absperrschieber und Durchgangsventile werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören:

Kugelventile: Griff, Griffmutter, Packung, Stopfbuchse, Packungsmutter, Scheibe und Sitz.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.
