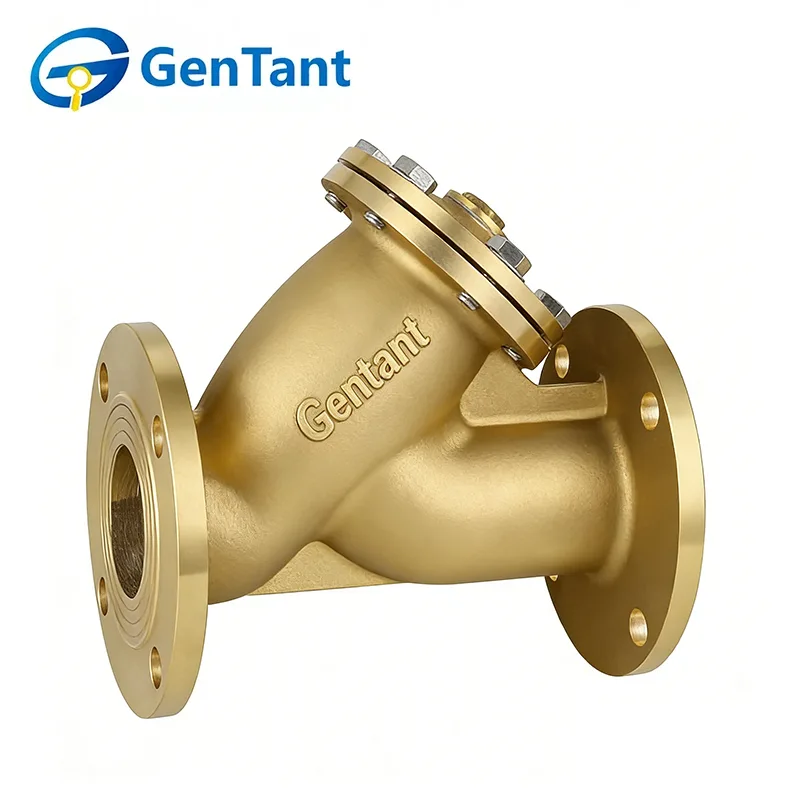

Flansch-Siebventil

Flansch-Siebventile sind wesentliche Komponenten zum Herausfiltern von Schmutz, Partikeln und Verunreinigungen aus Flüssigkeiten und Gasen. Sie schützen Rohrleitungen und nachgeschaltete Geräte und gewährleisten gleichzeitig einen reibungslosen und effizienten Systembetrieb. Mit einem Flanschanschlussdesign bieten diese Ventile eine sichere Installation, einfache Wartung und eine hohe Durchflusskapazität, wodurch sie sich ideal für Industrie-, Chemie- und Energieanwendungen eignen.

Produktmerkmale und Anwendung

Flansch-Siebventile zeichnen sich durch verschraubte Flanschenden aus, die eine hervorragende strukturelle Integrität und eine auslaufsichere Abdichtung für Rohrleitungen mit großem Durchmesser bieten. Ihr Hauptmerkmal ist die einfache Inline-Wartung, die eine schnelle Entfernung des Filterelements in Systemen mit hohem Durchfluss ermöglicht. Sie werden häufig in der Hauptleitung von Gewerbegebäuden, Brandschutzsystemen und großen HVAC-Kühlern eingesetzt, wo sichere Verbindungen und konsistenter Schutz vor großen Fremdkörpern erforderlich sind.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -20 °C ≤ T ≤ 150 °C

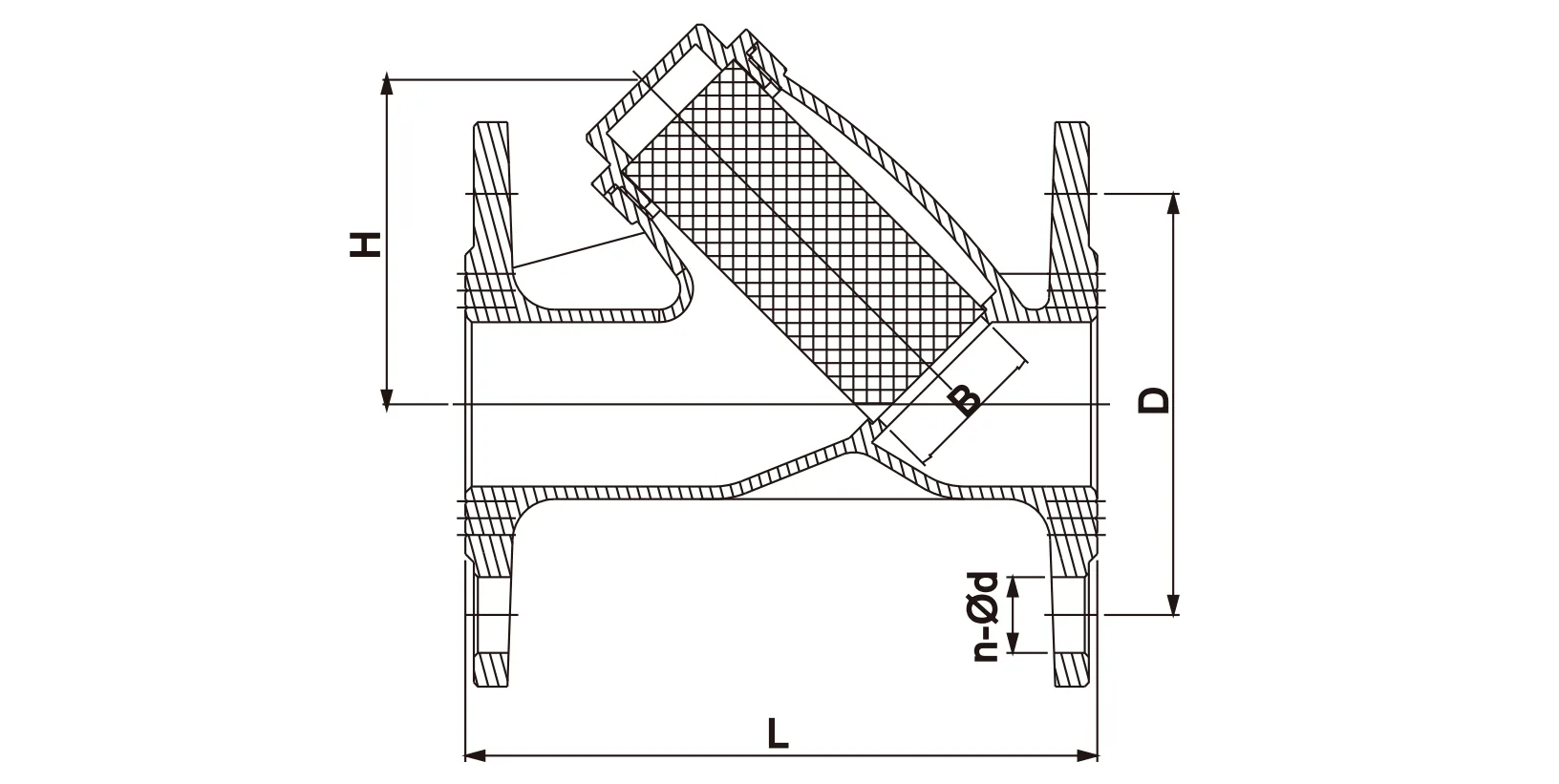

Produktdimension

Installationsrichtlinien

Systemvorbereitung: Stellen Sie sicher, dass die Rohrleitung vor der Installation von allen Bauschutt befreit wird. Entfernen Sie die Schutzkappen und prüfen Sie, ob das Innennetz richtig sitzt.

Richtungsdurchfluss: Flansch-Siebventile sind unidirektional. Stellen Sie sicher, dass der Pfeil auf dem Ventilgehäuse in Richtung des Flüssigkeitsflusses zeigt. Bei Y-Sieben muss das Siebgehäuse nach unten zeigen, damit die Schwerkraft die Schmutzsammlung unterstützt.

Richtiges Werkzeug: Setzen Sie einen Schraubenschlüssel nur an dem Sechskantende an, das dem Rohr, in das das Gewinde eingefädelt wird, am nächsten liegt. Üben Sie kein Drehmoment auf den Ventilkörper aus, da dies zu bleibender Verformung führen kann.

Gewindeabdichtung: Verwenden Sie ausschließlich PTFE-Band oder Dichtmittel für Außengewinde von Rohren. Lassen Sie nicht zu, dass überschüssiges Dichtmittel in das Ventil gelangt, da es das Filternetz verstopfen könnte.

Abstand: Stellen Sie sicher, dass unter der Siebkappe ausreichend Freiraum vorhanden ist, damit das Sieb bei zukünftigen Wartungsarbeiten entfernt und gereinigt werden kann.

Bedienungsanleitung

Funktion: Diese Flansch-Siebventile sind ausschließlich für die mechanische Filterung konzipiert. Es handelt sich um passive Komponenten, die nachgeschaltete Geräte wie Pumpen, Messgeräte und Wärmetauscher schützen.

Erstinbetriebnahme: Nach dem Systemstart den Druckabfall im Filter überwachen. Ein deutlicher Abfall weist darauf hin, dass sich auf dem Sieb anfängliche „Start“-Rückstände angesammelt haben und eine sofortige Reinigung erforderlich ist.

Druckgrenzen: Stellen Sie sicher, dass die Betriebsbedingungen die angegebenen Druck- und Temperaturwerte nicht überschreiten, um Gehäuseschäden zu vermeiden.

Inspektion und Wartung

Regelmäßige Reinigung: Schrauben Sie regelmäßig den Siebdeckel ab, um das Edelstahlgewebe zu entfernen und zu reinigen. Die Häufigkeit hängt vom Sedimentgehalt der Flüssigkeit ab.

Dichtungsprüfung: Überprüfen Sie die Kappendichtung oder den O-Ring jedes Mal, wenn das Sieb geöffnet wird. Ersetzen Sie es, wenn Anzeichen von Abnutzung oder Abflachung sichtbar sind, um Undichtigkeiten zu vermeiden.

Filterpflege: Reinigen Sie das Netz mit einer weichen Bürste und Wasser. Verwenden Sie kein beschädigtes oder deformiertes Sieb, da umgeleitete Rückstände die nachgeschalteten Komponenten beschädigen.

Sicherheitsprotokoll: Versuchen Sie niemals, den Siebdeckel zu öffnen, während das System unter Druck steht. Isolieren Sie den Abschnitt und entlasten Sie den gesamten Innendruck, bevor Sie Wartungsarbeiten durchführen.

Dichtungsausgleich: Wenn an der Kappe eine Undichtigkeit auftritt, ziehen Sie die Kappe leicht fest. Wenn die Undichtigkeit weiterhin besteht, ersetzen Sie die Dichtung, anstatt sie zu fest anzuziehen.
