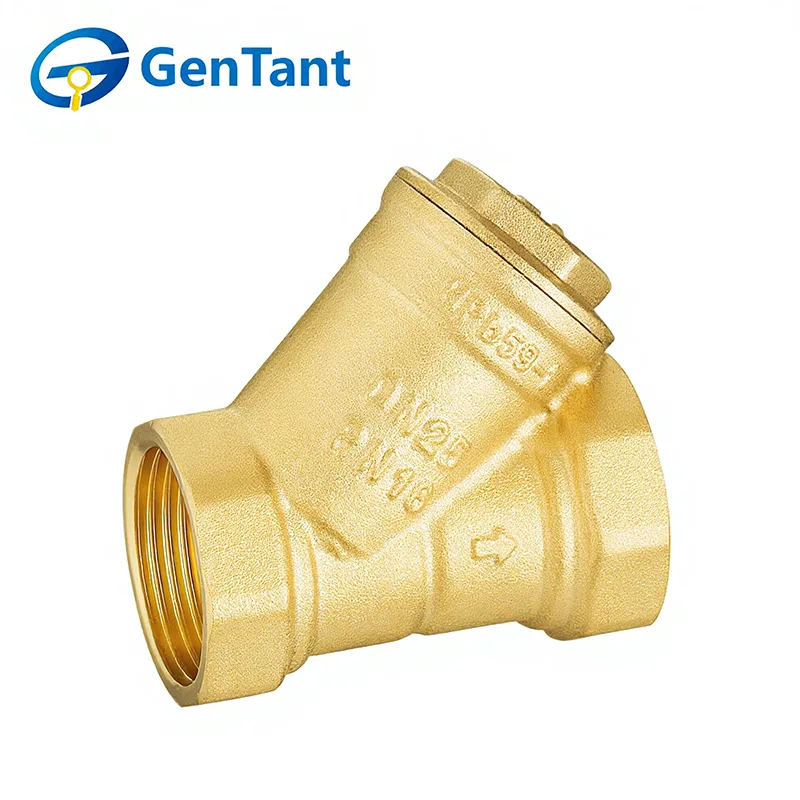

Hochleistungs-Siebventil

Hochleistungs-Siebventile sind wichtige Komponenten zum Schutz von Rohrleitungen und Geräten, indem sie Schmutz, Partikel und Verunreinigungen aus Flüssigkeiten und Gasen herausfiltern, einen reibungslosen Betrieb gewährleisten und Schäden an nachgeschalteten Systemen verhindern. Dank ihrer robusten Konstruktion und hohen Durchflusskapazität werden diese Ventile häufig in Industrie-, Energie- und chemischen Verarbeitungsanwendungen eingesetzt, bei denen Haltbarkeit und zuverlässige Filterung von entscheidender Bedeutung sind.

Produktmerkmale und Anwendung

Hochleistungs-Siebventile sind für anspruchsvolle Umgebungen mit hohem Druck und hoher Strömungsgeschwindigkeit konzipiert. Mit verstärkten Körpern und hochwertigen Edelstahlnetzen bieten sie außergewöhnliche Haltbarkeit und Filtrationseffizienz. Diese Ventile werden hauptsächlich in kommerziellen Kesselsystemen, großen HVAC-Hauptleitungen und Kühltürmen eingesetzt, wo der Schutz kritischer Maschinen vor großen Trümmern von entscheidender Bedeutung ist. Ihr robustes Design gewährleistet eine lange Lebensdauer des Systems und minimiert gleichzeitig wartungsbedingte Ausfallzeiten.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

Das Gewinde entspricht der Norm ISO 228

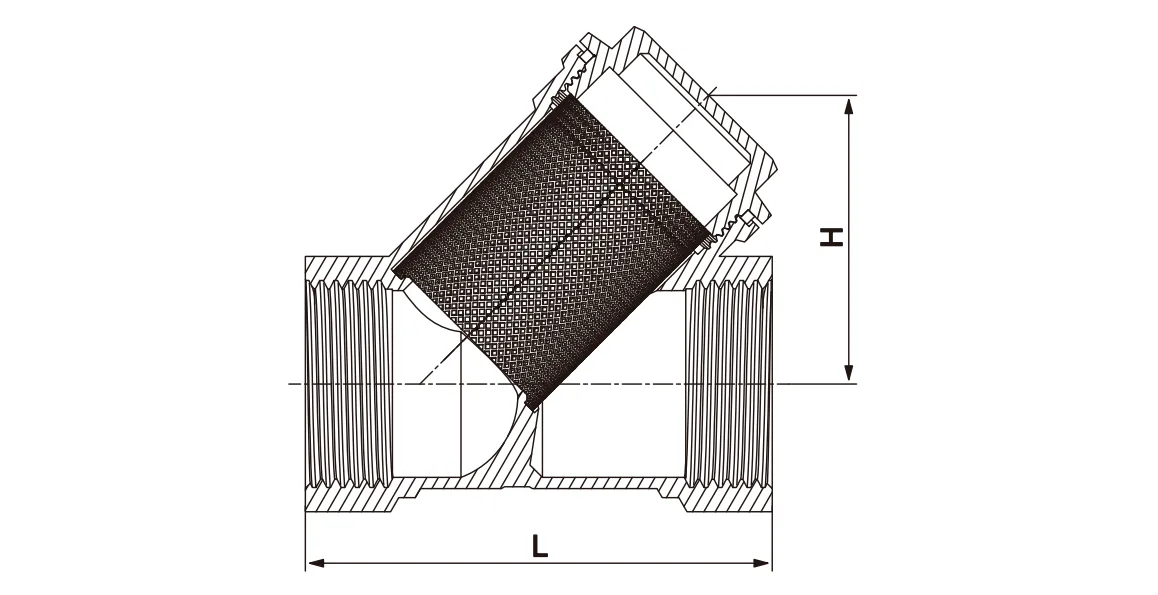

Produktdimension

Installationsrichtlinien

Systemvorbereitung: Stellen Sie sicher, dass die Rohrleitung vor der Installation von allen Bauschutt befreit wird. Entfernen Sie die Schutzkappen und prüfen Sie, ob das Innennetz richtig sitzt.

Richtungsfluss: Siebe sind unidirektional. Stellen Sie sicher, dass der Pfeil auf dem Ventilgehäuse in Richtung des Flüssigkeitsflusses zeigt. Bei Hochleistungs-Siebventilen muss das Siebgehäuse nach unten zeigen, damit die Schwerkraft die Schmutzsammlung unterstützt.

Richtiges Werkzeug: Setzen Sie einen Schraubenschlüssel nur an dem Sechskantende an, das dem Rohr, in das das Gewinde eingefädelt wird, am nächsten liegt. Üben Sie kein Drehmoment auf den Ventilkörper aus, da dies zu bleibender Verformung führen kann.

Gewindeabdichtung: Verwenden Sie ausschließlich PTFE-Band oder Dichtmittel für Außengewinde von Rohren. Lassen Sie nicht zu, dass überschüssiges Dichtmittel in das Ventil gelangt, da es das Filternetz verstopfen könnte.

Abstand: Stellen Sie sicher, dass unter der Siebkappe ausreichend Freiraum vorhanden ist, damit das Sieb bei zukünftigen Wartungsarbeiten entfernt und gereinigt werden kann.

Bedienungsanleitung

Funktion: Diese Ventile sind ausschließlich für die mechanische Filterung konzipiert. Es handelt sich um passive Komponenten, die nachgeschaltete Geräte wie Pumpen, Messgeräte und Wärmetauscher schützen.

Erstinbetriebnahme: Nach dem Systemstart den Druckabfall im Filter überwachen. Ein deutlicher Abfall weist darauf hin, dass sich auf dem Sieb anfängliche „Start“-Rückstände angesammelt haben und eine sofortige Reinigung erforderlich ist.

Druckgrenzen: Stellen Sie sicher, dass die Betriebsbedingungen die angegebenen Druck- und Temperaturwerte nicht überschreiten, um Gehäuseschäden zu vermeiden.

Inspektion und Wartung

Regelmäßige Reinigung: Schrauben Sie regelmäßig den Siebdeckel ab, um das Edelstahlgewebe zu entfernen und zu reinigen. Die Häufigkeit hängt vom Sedimentgehalt der Flüssigkeit ab.

Dichtungsprüfung: Überprüfen Sie die Kappendichtung oder den O-Ring jedes Mal, wenn das Sieb geöffnet wird. Ersetzen Sie es, wenn Anzeichen von Abnutzung oder Abflachung sichtbar sind, um Undichtigkeiten zu vermeiden.

Filterpflege: Reinigen Sie das Netz mit einer weichen Bürste und Wasser. Verwenden Sie kein beschädigtes oder deformiertes Sieb, da umgeleitete Rückstände die nachgeschalteten Komponenten beschädigen.

Sicherheitsprotokoll: Versuchen Sie niemals, den Siebdeckel zu öffnen, während das System unter Druck steht. Isolieren Sie den Abschnitt und entlasten Sie den gesamten Innendruck, bevor Sie Wartungsarbeiten durchführen.

Dichtungsausgleich: Wenn an der Kappe eine Undichtigkeit auftritt, ziehen Sie die Kappe leicht fest. Wenn die Undichtigkeit weiterhin besteht, ersetzen Sie die Dichtung, anstatt sie zu fest anzuziehen.
