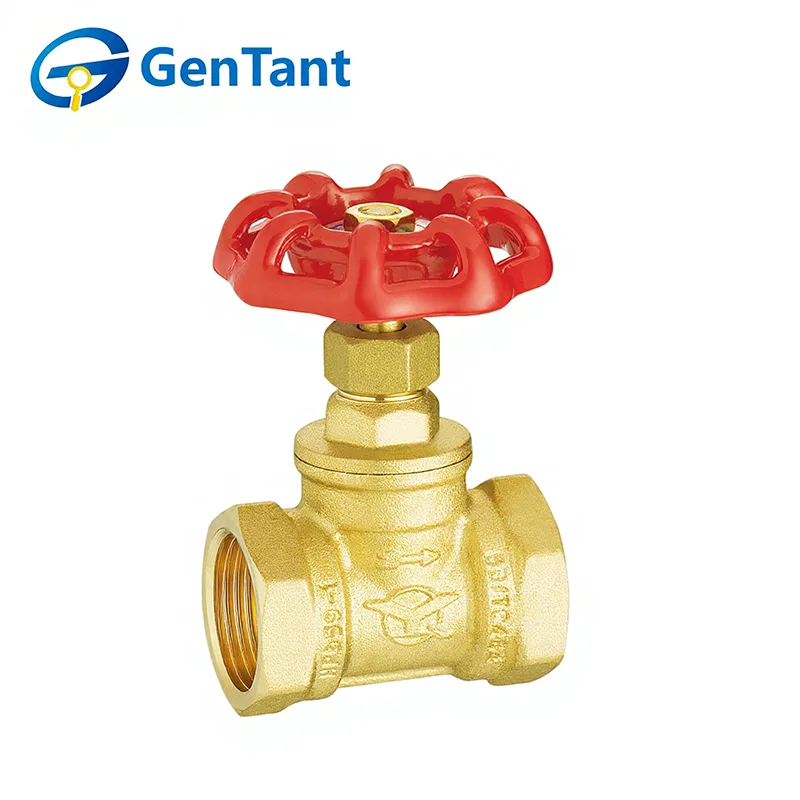

Durchgangsventil für mittlere Beanspruchung

Das Mittellast-Absperrventil ist ein grundlegendes Durchflussregelgerät, das für die zuverlässige Drosselung, Regelung und den Ein-/Aus-Betrieb in Flüssigkeitssystemen entwickelt wurde. Seine Funktion basiert auf seinem einzigartigen Innendesign: Die Flüssigkeit fließt in einem „S“-Weg und wird durch eine Scheibe oder einen Stopfen gesteuert, der sich senkrecht auf einen stationären Sitzring bewegt. Dies ermöglicht eine präzise Modulation der Durchflussrate, eine gute Absperrfähigkeit und eine genaue Kontrolle von Druck und Volumen. Entwickelt für robuste Leistung ohne extreme Bedingungen, eignet es sich ideal zum Ausgleichen, Isolieren und Regeln von Wasser, Dampf, Öl oder Gas in Gewerbegebäuden, Industrieanlagen und HVAC-Systemen, wo häufige Anpassungen oder eine zuverlässige Abdichtung erforderlich sind.

Produktmerkmale und Anwendung

Absperrventile für mittlere Beanspruchung sind auf Präzision in gewerblichen HVAC- und Brauchwassersystemen ausgelegt. Zu den Hauptmerkmalen gehören ein robuster Kugelkörper und eine bewegliche Scheibe, die eine genaue Drosselung und zuverlässige Absperrung bei schwankenden Drücken ermöglicht. Sie werden häufig zum Ausgleich von Heiz-/Kühlkreisläufen, zur Regelung des Kesselspeisewassers und zur Verwaltung von Dampfleitungen eingesetzt. Ihr langlebiges Design gewährleistet eine stabile Durchflusskontrolle und langfristige Sicherheit für die moderne Gebäudeinfrastruktur.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

Das Gewinde entspricht der Norm ISO 228

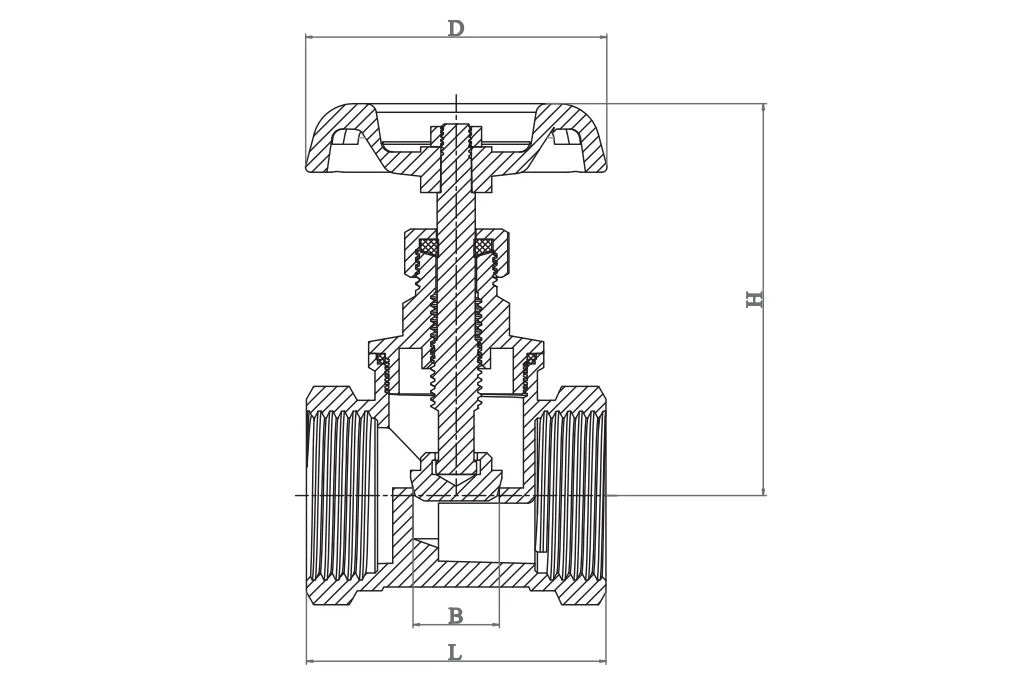

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

7. Bei Durchgangsventilen für mittlere Beanspruchung wird die Installation mit vertikaler Spindel und nach oben gerichtetem Betätigungsgriff empfohlen.

Bedienungsanleitung

Absperrschieber und Durchgangsventile werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Packen Sie ein Durchgangsventil für mittlere Beanspruchung niemals um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören:

Kugelventile: Griff, Griffmutter, Packung, Stopfbuchse, Packungsmutter, Scheibe und Sitz.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.
