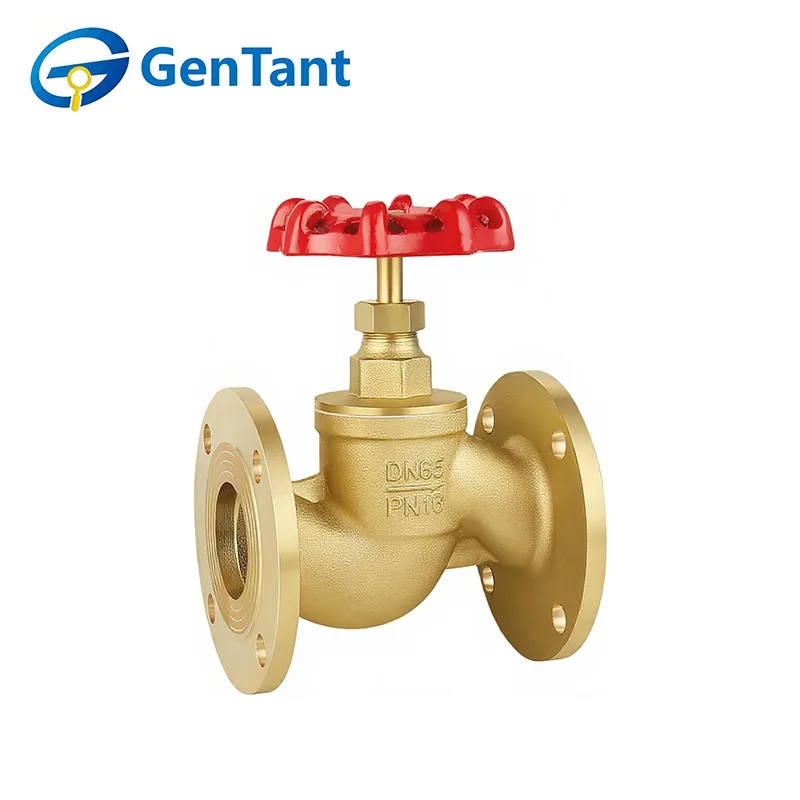

Flanschventil

Ein Flanschventil ist ein robustes industrielles Durchflussregelgerät, das sich durch seine Flanschenden auszeichnet, die eine sichere, verschraubte Verbindung mit Rohrleitungsflanschen ermöglichen. Seine Hauptfunktion besteht darin, den Flüssigkeitsfluss präzise zu drosseln, zu regulieren und zuverlässig abzusperren. Das Ventil arbeitet über einen Schaft mit linearer Bewegung, der eine Scheibe oder einen Kegel senkrecht auf einen festen Sitzring absenkt und so eine charakteristische Änderung der Durchflussrichtung (häufig einen „S“-Weg) erzeugt. Dieses Design ermöglicht eine fein abgestimmte Durchflusskontrolle und eine positive Abdichtung. Durch die Flanschverbindung eignet es sich für hochintegrierte, leckagesichere Installationen in Mittel- bis Hochdrucksystemen, wie sie in der Energieerzeugung, der chemischen Verarbeitung, der Öl- und Gasindustrie sowie bei groß angelegten HVAC-Anwendungen zu finden sind.

Produktmerkmale und Anwendung

Das Flansch-Absperrventil zeichnet sich durch verschraubte Endanschlüsse aus, die eine hochfeste, auslaufsichere Abdichtung und eine einfache Installation in größeren Rohrleitungsnetzen gewährleisten. Sein Hauptmerkmal ist das Z-Körper-Design, das eine außergewöhnliche Drosselgenauigkeit und zuverlässige Absperrung bietet. Im privaten und gewerblichen Bereich wird es häufig für Hauptwasserleitungen, HVAC-Kühlsysteme und Kesselspeisewasserregelung eingesetzt, wo häufige Wartung und eine stabile Durchflussregulierung unerlässlich sind.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -20 °C ≤ T ≤ 150 °C

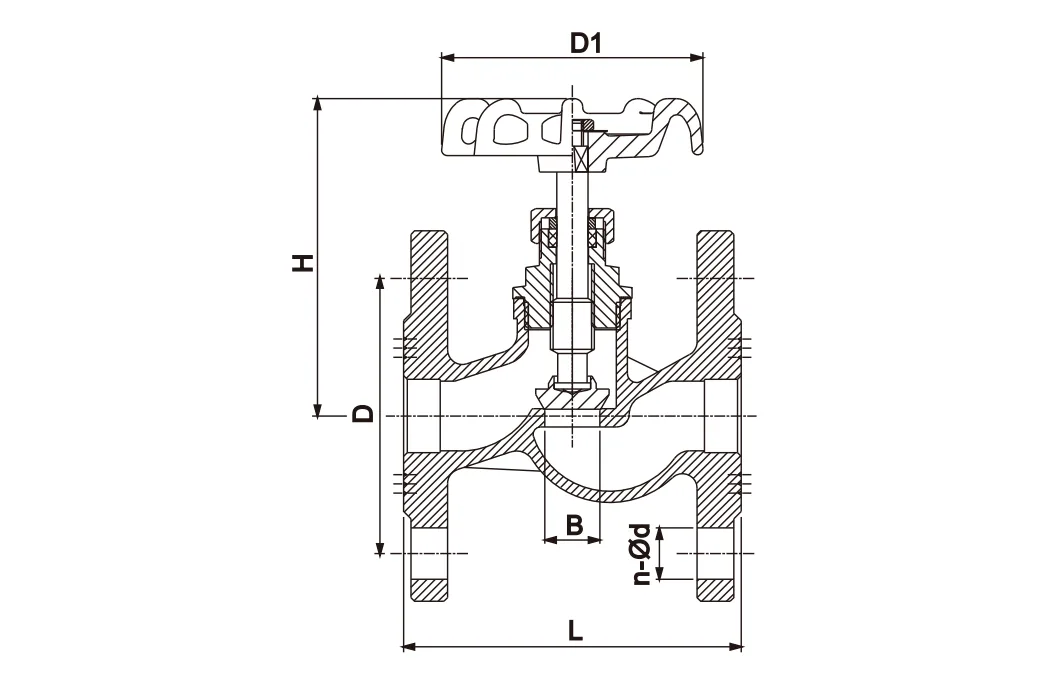

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Flansch-Absperrventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

7. Bei Absperr- und Durchgangsventilen wird die Installation mit vertikaler Spindel und nach oben gerichtetem Betätigungsgriff empfohlen.

Bedienungsanleitung

1. Absperr- und Durchgangsventile werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

2.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

3. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

4. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören:

Kugelventile: Griff, Griffmutter, Packung, Stopfbuchse, Packungsmutter, Scheibe und Sitz.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.
