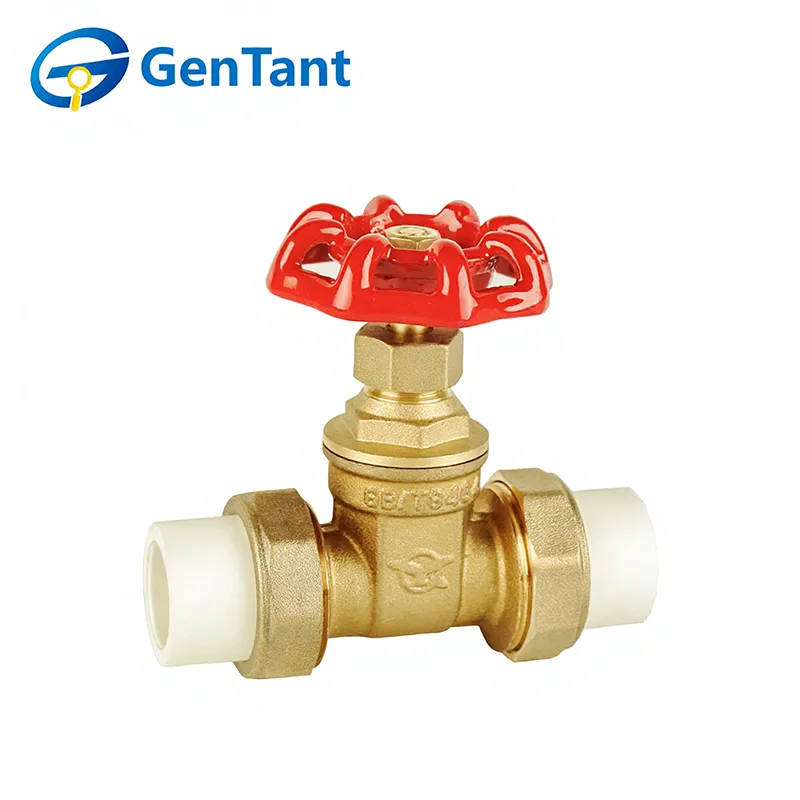

PPR-Doppelverschraubungsschieber

Ein PPR-Doppelverschraubungsschieber ist eine integrierte, wartungsfreundliche Komponente, die speziell für Rohrleitungssysteme aus Polypropylen-Random-Copolymer (PPR) entwickelt wurde. Seine Hauptfunktion besteht darin, eine zuverlässige Ein-/Aus-Durchflusskontrolle für Flüssigkeiten in der Rohrleitung bereitzustellen. Das Ventil arbeitet über einen Schieber mit linearer Bewegung, der sich vollständig öffnet, um einen ungehinderten Durchfluss zu ermöglichen, oder vollständig schließt, um eine dichte Abdichtung zu bilden. Das charakteristische „Doppelanschluss“-Design umfasst zwei trennbare Überwurfmuttern auf beiden Seiten des Ventilkörpers und ermöglicht so eine einfache Installation, Entfernung und zukünftige Wartung, ohne dass die PPR-Rohre durchtrennt werden müssen. Diese Funktion ist von entscheidender Bedeutung für die Systemwartung, den Austausch von Komponenten und Änderungen in privaten und gewerblichen Sanitär-, Wasserverteilungs- und Strahlungsheizungsanwendungen.

Produktmerkmale und Anwendung

Der PPR-Doppelverschraubungsschieber ist für die zuverlässige Absperrkontrolle in Kunststoffrohrsystemen konzipiert. Er verfügt über ein korrosionsbeständiges PPR-Gehäuse und Doppelverschraubungsanschlüsse und ermöglicht so eine einfache Installation, Demontage und Wartung ohne Rohrschneiden. Der reibungslose Betrieb des Schiebers gewährleistet einen geringen Strömungswiderstand und eine gute Abdichtung, wenn er vollständig geöffnet oder geschlossen ist.

Dieses Ventil wird häufig in Warm- und Kaltwasserversorgungssystemen, HVAC-Installationen und privaten oder gewerblichen Sanitäranlagen eingesetzt, wo Haltbarkeit, leckagefreie Leistung und bequeme Wartung erforderlich sind.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Wasser, Öl, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 120 °C

Das Gewinde entspricht der Norm ISO 228

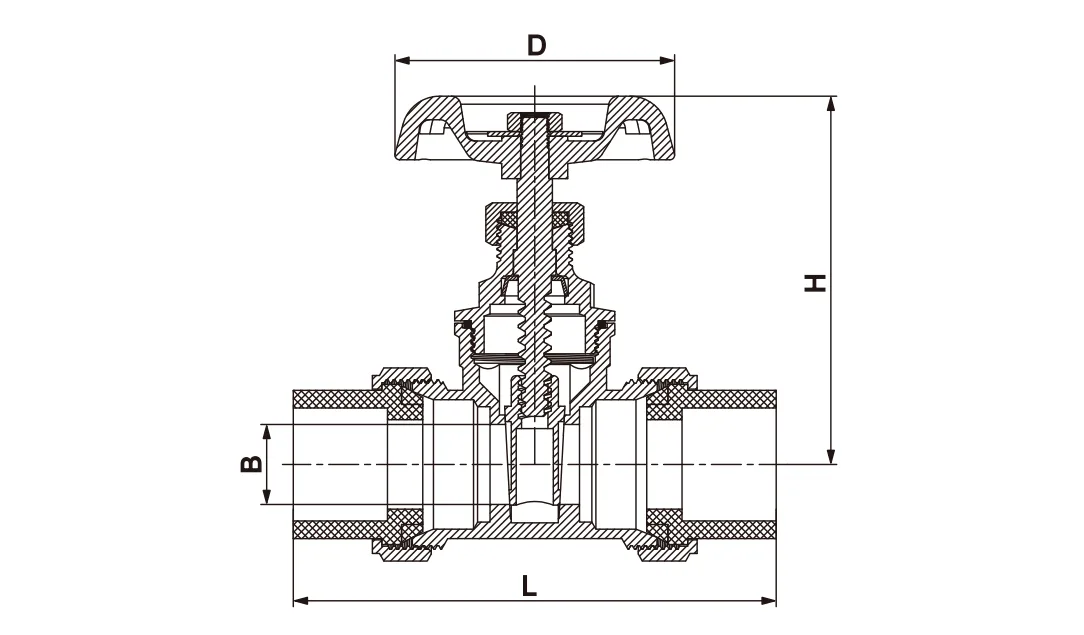

Produktdimension

Installationsrichtlinien

1. Reinigen und bereiten Sie das Rohrleitungssystem gründlich vor, bevor Sie das Ventil installieren.

2. Entfernen Sie vor der Installation alle schützenden Endkappen und überprüfen Sie die Ventilanschlüsse und Sitzflächen, um sicherzustellen, dass sie sauber sind.

3. Sorgen Sie für eine ausreichende Abstützung des Ventils, um Belastungen durch die Verbindungsleitungen zu vermeiden.

4.Bestätigen Sie, dass die Druck- und Temperaturwerte des Ventils für die vorgesehenen Betriebsbedingungen geeignet sind.

5. Bevor Sie das Ventil in Betrieb nehmen, schalten Sie es vollständig von geöffnet auf geschlossen, um einen reibungslosen Betrieb zu überprüfen.

6. Überprüfen Sie nach der Installation, ob die Packungsmutter richtig festgezogen ist.

7. Bei Absperr- und Durchgangsventilen wird die Installation mit vertikaler Spindel und nach oben gerichtetem Betätigungsgriff empfohlen.

Bedienungsanleitung

PPR-Doppelverschraubungsschieber werden manuell betätigt. Drehen Sie den Griff zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn.

Inspektion und Wartung

1.Routineinspektion und vorbeugende Wartung sind im Allgemeinen nicht erforderlich, abgesehen von der gelegentlichen Anpassung der Spindelpackung und dem periodischen Umschalten des Ventils von geöffnet auf geschlossen.

2. Wenn eine Packungsleckage auftritt, ziehen Sie die Packungsmutter etwa eine Vierteldrehung im Uhrzeigersinn an – oder bis die Leckage aufhört –, um den Dichtungsdruck auf die Spindelpackung zu erhöhen. Füllen Sie niemals ein Ventil um, während es unter Systemdruck steht.

3. Wenn Sie den Ventilschaft austauschen, ersetzen Sie auch das Packungsmaterial.

Ersatzteile

Unter normalen Betriebsbedingungen werden Ersatzteile selten benötigt. Zu den empfohlenen Ersatzteilen für jeden Ventiltyp gehören: Griff, Griffmutter, Packung, Stopfbuchse, Packungsmutter.

Geben Sie bei der Bestellung von Teilen bitte die Ventilnummer, die Größe, das benötigte Teil und das ungefähre Alter an.
