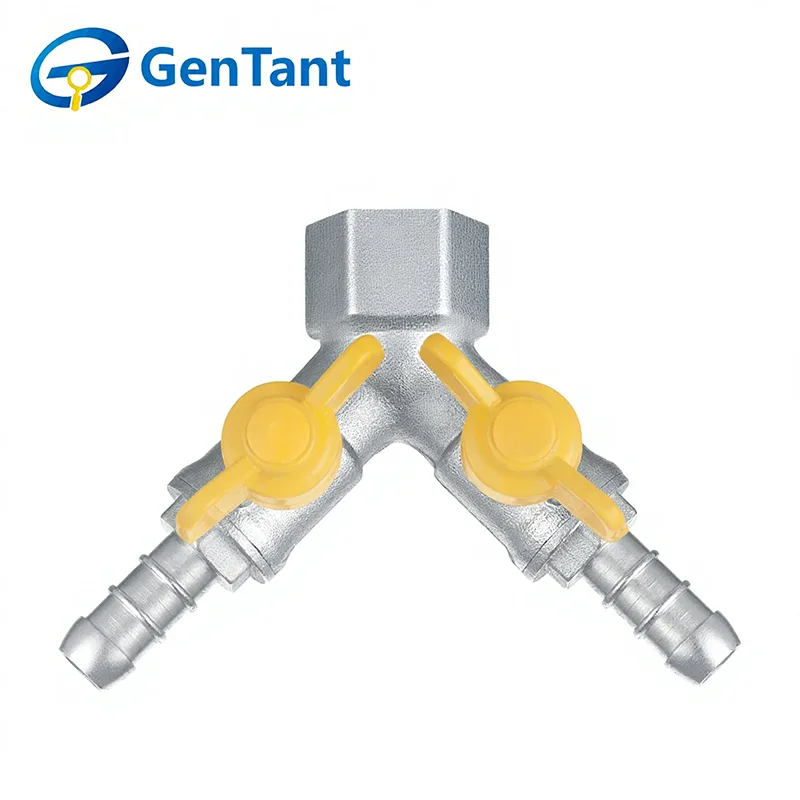

Y-förmiges Umschaltventil

Y-förmige Umschaltventile sind wichtige Durchflusskontrollkomponenten, die dazu dienen, Flüssigkeits- oder Gasströme in Rohrleitungssystemen zu leiten, aufzuteilen oder zu kombinieren. Mit einer Y-förmigen Struktur ermöglichen diese Ventile eine reibungslose Strömungsumleitung und reduzieren gleichzeitig Turbulenzen und Druckverluste, wodurch sie für industrielle Verarbeitungs-, Energiesysteme- und Flüssigkeitsverteilungsanwendungen geeignet sind.

Produktmerkmale und Anwendung

Y-förmige Umschaltventile verfügen über einen einzigartigen Winkelkörper, der eine einzelne Gasquelle mit minimaler Turbulenz in zwei separate Zweigleitungen aufteilen kann. Ihr Hauptmerkmal ist die integrierte Strömungsumleitung, die den Bedarf an zusätzlichen T-Verbindungsstücken überflüssig macht und potenzielle Leckpfade reduziert. Sie werden häufig bei Verbindungen mit zwei Geräten eingesetzt, beispielsweise bei der Aufteilung einer Hauptgasleitung für einen Ofen und einen Warmwasserbereiter in engen Hauswirtschaftsräumen.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Stadtgas, Erdgas, Flüssiggas (LPG)

Betriebstemperatur: -10 °C ≤ T ≤ 80 °C

Das Gewinde entspricht der Norm ISO 228

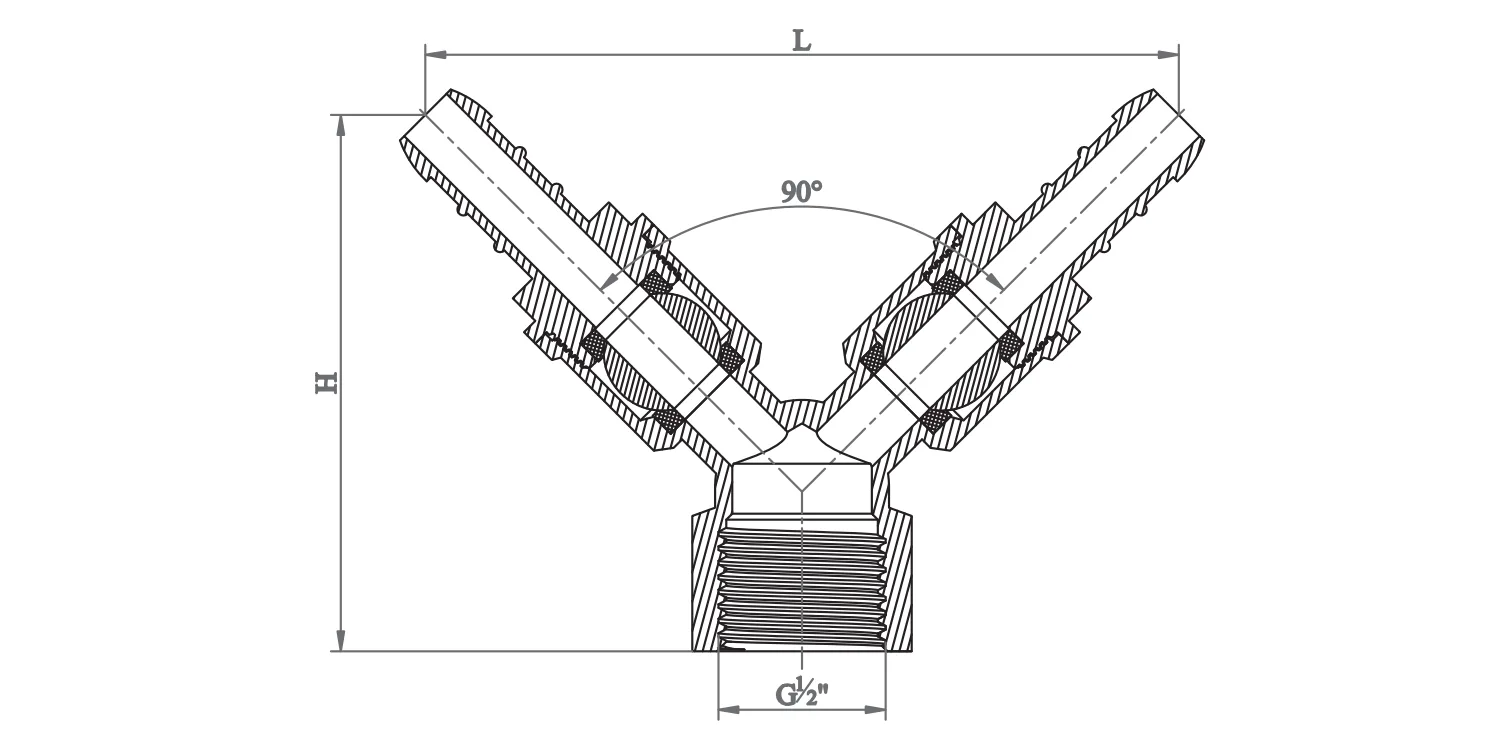

Produktdimension

Installationsrichtlinien

Professionelle Installation: Y-förmige Umschaltventile müssen von zertifizierten Gastechnikern installiert werden. Stellen Sie sicher, dass die Gaszufuhr unterbrochen ist und der Arbeitsbereich gut belüftet ist.

Gewindeintegrität: Verwenden Sie nur gasbeständiges PTFE-Band (normalerweise gelb) oder spezielles Rohrklebemittel. Tragen Sie Dichtmittel nur auf Außengewinde auf und stellen Sie sicher, dass kein überschüssiges Material in das Ventilgehäuse eindringt und die Dichtung blockiert.

Drehmomentmanagement: Verwenden Sie einen geeigneten Schraubenschlüssel am Ventilende, das dem Rohr am nächsten liegt. Ziehen Sie nicht zu fest an, da übermäßige Kraft das Ventilgehäuse zerbrechen oder die inneren Sitze beschädigen kann, was zu gefährlichen Undichtigkeiten führen kann.

Dichtheitsprüfung: Verwenden Sie nach der Installation niemals eine Flamme, um auf Undichtigkeiten zu prüfen. Tragen Sie eine zertifizierte Lecksuchlösung oder Seifenwasser auf alle Verbindungen auf; Blasen weisen auf ein Leck hin, das sofort behoben werden muss.

Bedienungsanleitung

Funktion: Y-förmige Umschaltventile sind nur für den Ein/Aus-Betrieb vorgesehen. Sie müssen in der vollständig geöffneten oder vollständig geschlossenen Position bleiben. Ein teilweises Öffnen kann zu Sitzerosion und Dichtungsversagen führen.

Griffposition: Der Griff dient als optische Anzeige. Wenn der Griff parallel zum Rohr steht, ist das Ventil OFFEN; wenn es senkrecht ist, ist es GESCHLOSSEN.

Manueller Betrieb: Diese Ventile sind für den manuellen Betrieb ausgelegt. Benutzen Sie zum Drehen des Griffs keine Werkzeuge oder „Schummelstangen“. Wenn ein Ventil schwer zu bedienen ist, muss es wahrscheinlich ausgetauscht werden.

Inspektion und Wartung

Regelmäßige Kontrollen: Überprüfen Sie die Y-förmigen Umschaltventile mindestens zweimal im Jahr auf Anzeichen von Korrosion, Griffschäden oder Gasgerüche. Betätigen Sie das Ventil regelmäßig (Öffnen/Schließen), um sicherzustellen, dass die Kugel nicht blockiert.

Keine Demontage: Versuchen Sie aufgrund kritischer Sicherheitstoleranzen nicht, die internen Komponenten eines Gasventils zu zerlegen oder zu reparieren. Wenn das Ventil undicht ist oder nicht schließt, tauschen Sie sofort die gesamte Einheit aus.

Umgebung: Halten Sie den Bereich des Y-förmigen Umlenkventils frei von korrosiven Chemikalien oder starker Feuchtigkeitsansammlung, die mit der Zeit das Messinggehäuse oder die Schaftdichtungen beschädigen können.

Notfallprotokoll: Im Falle eines Gaslecks schließen Sie sofort das vorgeschaltete Hauptventil, evakuieren Sie den Bereich und wenden Sie sich an den Rettungsdienst.
