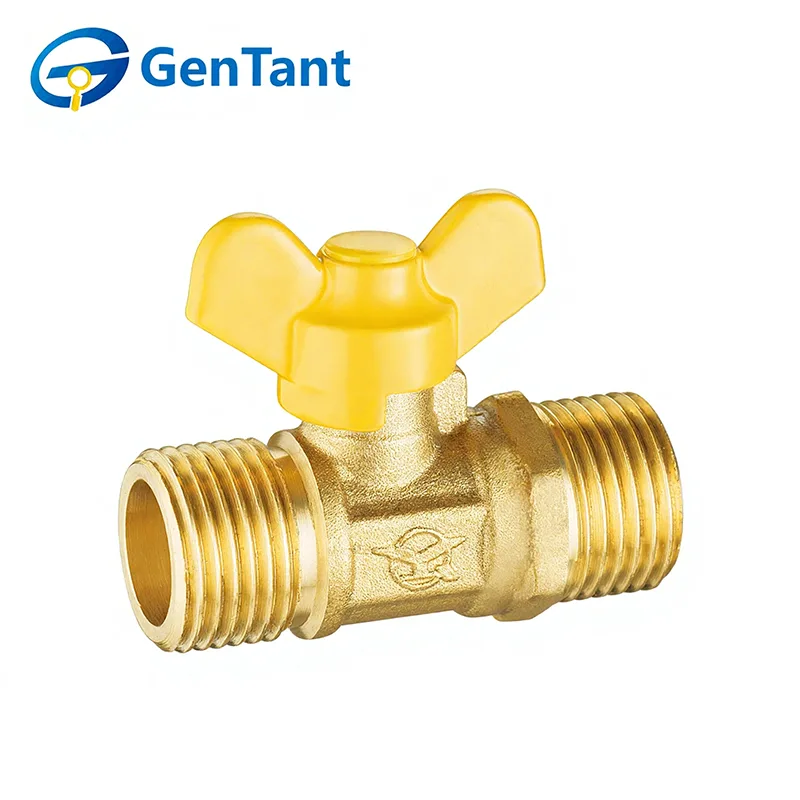

Gasventil mit Schmetterlingsgriff

Gasventile mit Schmetterlingsgriff werden häufig in Gasverteilungs- und Steuersystemen verwendet, um den Gasfluss mit einfacher und effizienter Bedienung zu öffnen, zu schließen und zu regulieren. Das Design des Flügelgriffs ermöglicht eine schnelle manuelle Steuerung, eine klare Öffnungs- und Schließanzeige und eine zuverlässige Leistung, wodurch diese Ventile für private, gewerbliche und industrielle Gasanwendungen geeignet sind.

Produktmerkmale und Anwendung

Gasventile mit Schmetterlingsgriff sind für Installationen in engen Räumen konzipiert, in denen sich ein normaler langer Hebel nicht frei drehen kann. Das kompakte „Butterfly“-Design (T-Griff) bietet einen bequemen Griff für eine schnelle Vierteldrehung. Diese Ventile werden häufig in Gaszählersätzen für Privathaushalte, Küchenschränken und wandmontierten Kesselanschlüssen eingesetzt. Ihre robuste Messingkonstruktion sorgt für eine auslaufsichere Abdichtung und macht sie zu einem Favoriten für Installateure.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Stadtgas, Erdgas, Flüssiggas (LPG)

Betriebstemperatur: -10 °C ≤ T ≤ 80 °C

Produktdimension

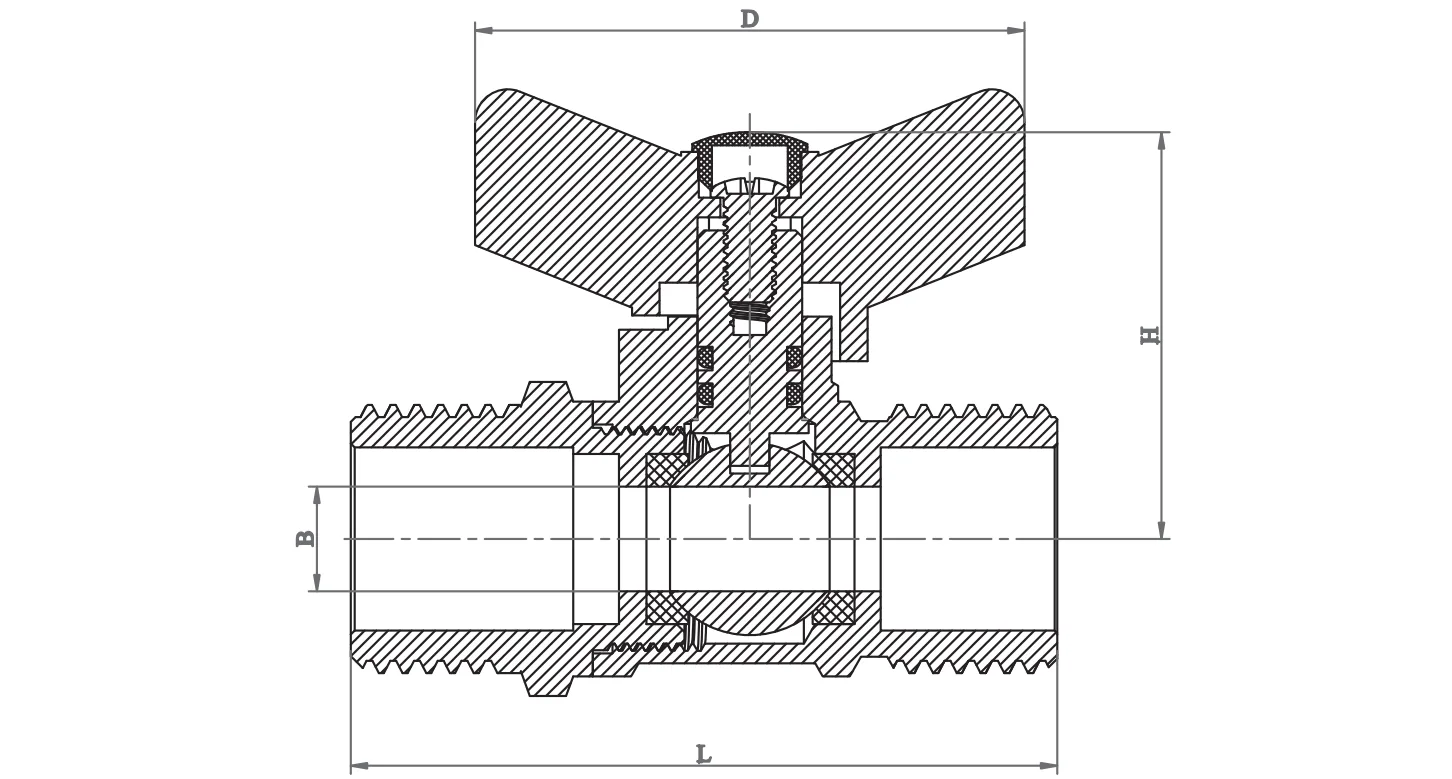

Außengewinde

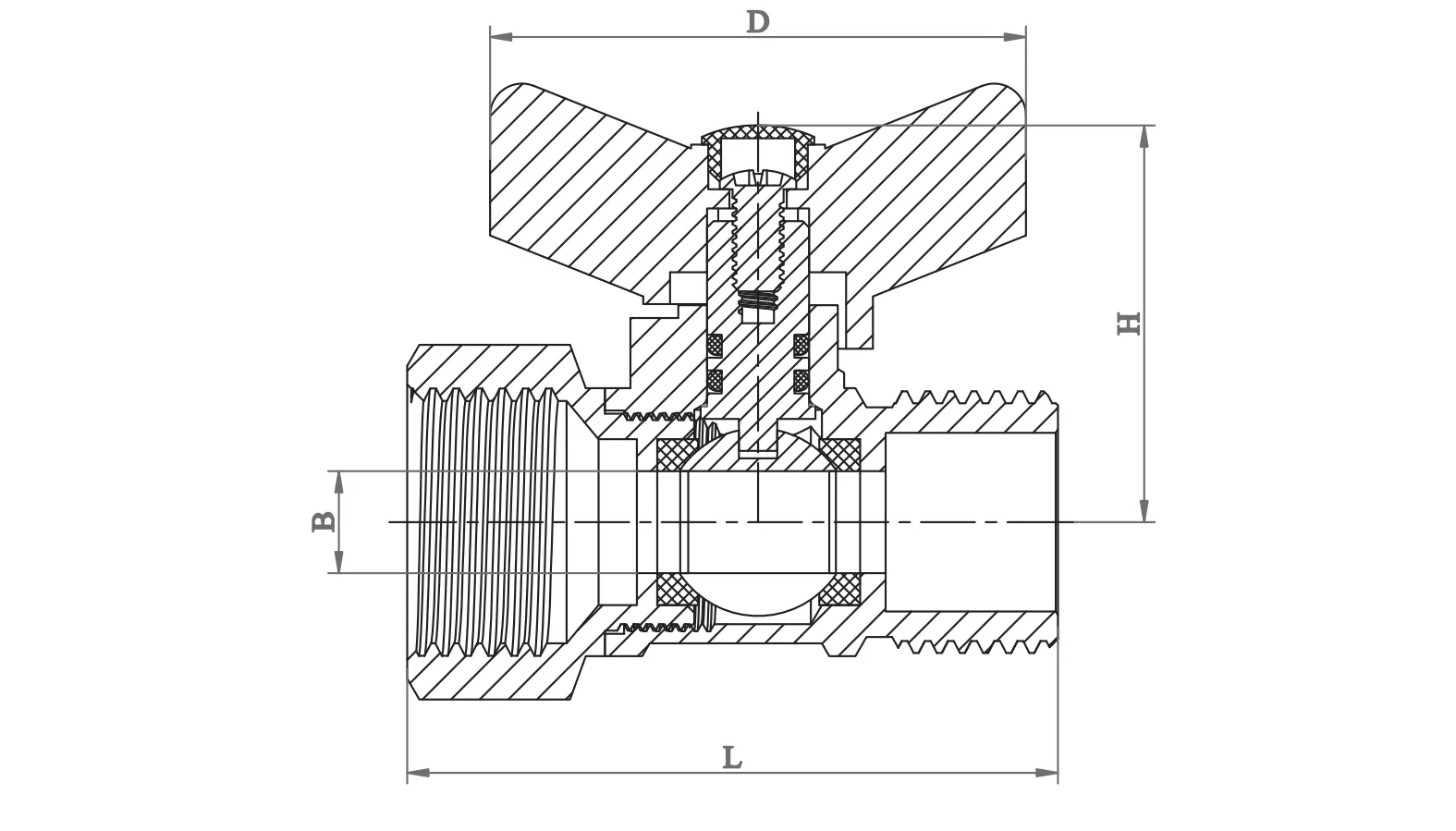

Innen-Außengewinde

Installationsrichtlinien

Professionelle Installation: Gasventile mit Schmetterlingsgriff müssen von zertifizierten Gastechnikern installiert werden. Stellen Sie sicher, dass die Gaszufuhr unterbrochen ist und der Arbeitsbereich gut belüftet ist.

Gewindeintegrität: Verwenden Sie nur gasbeständiges PTFE-Band (normalerweise gelb) oder spezielles Rohrklebemittel. Tragen Sie Dichtmittel nur auf Außengewinde auf und stellen Sie sicher, dass kein überschüssiges Material in das Ventilgehäuse eindringt und die Dichtung blockiert.

Drehmomentmanagement: Verwenden Sie einen geeigneten Schraubenschlüssel am Ventilende, das dem Rohr am nächsten liegt. Ziehen Sie nicht zu fest an, da übermäßige Kraft das Ventilgehäuse zerbrechen oder die inneren Sitze beschädigen kann, was zu gefährlichen Undichtigkeiten führen kann.

Dichtheitsprüfung: Verwenden Sie nach der Installation niemals eine Flamme, um auf Undichtigkeiten zu prüfen. Tragen Sie eine zertifizierte Lecksuchlösung oder Seifenwasser auf alle Verbindungen auf; Blasen weisen auf ein Leck hin, das sofort behoben werden muss.

Bedienungsanleitung

Funktion: Gasventile mit Schmetterlingsgriff sind nur für den Ein-/Aus-Betrieb vorgesehen. Sie müssen in der vollständig geöffneten oder vollständig geschlossenen Position bleiben. Ein teilweises Öffnen kann zu Sitzerosion und Dichtungsversagen führen.

Griffposition: Der Griff dient als optische Anzeige. Wenn der Griff parallel zum Rohr steht, ist das Ventil OFFEN; wenn es senkrecht ist, ist es GESCHLOSSEN.

Manueller Betrieb: Diese Gasventile mit Schmetterlingsgriff sind für den manuellen Betrieb konzipiert. Benutzen Sie zum Drehen des Griffs keine Werkzeuge oder „Schummelstangen“. Wenn ein Ventil schwer zu bedienen ist, muss es wahrscheinlich ausgetauscht werden.

Inspektion und Wartung

Regelmäßige Kontrollen: Überprüfen Sie die Ventile mindestens zweimal im Jahr auf Anzeichen von Korrosion, Griffschäden oder Gasgerüche. Betätigen Sie das Ventil regelmäßig (Öffnen/Schließen), um sicherzustellen, dass die Kugel nicht blockiert.

Keine Demontage: Versuchen Sie aufgrund kritischer Sicherheitstoleranzen nicht, die internen Komponenten eines Gasventils zu zerlegen oder zu reparieren. Wenn das Ventil undicht ist oder nicht schließt, tauschen Sie sofort die gesamte Einheit aus.

Umgebung: Halten Sie den Ventilbereich frei von korrosiven Chemikalien oder starker Feuchtigkeitsansammlung, da diese mit der Zeit das Messinggehäuse oder die Schaftdichtungen beschädigen können.

Notfallprotokoll: Im Falle eines Gaslecks schließen Sie sofort das vorgeschaltete Hauptventil, evakuieren Sie den Bereich und wenden Sie sich an den Rettungsdienst.
