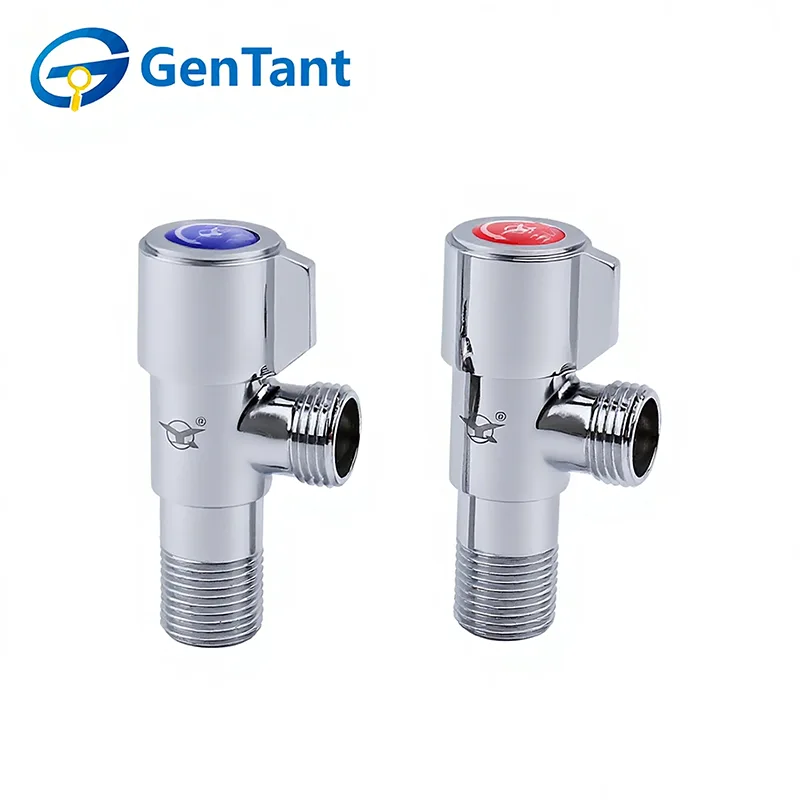

Eckventil mit Vierteldrehung

Vierteldrehungs-Eckventile werden häufig in Flüssigkeits- und Gaskontrollsystemen verwendet, um den Durchfluss mit einer einfachen 90-Grad-Drehung schnell zu öffnen oder zu unterbrechen und bieten schnelle Reaktion, zuverlässige Abdichtung und einfache Bedienung. Das abgewinkelte Gehäusedesign ermöglicht eine effiziente Installation auf engstem Raum und hilft dabei, die Strömungsrichtung zu ändern und gleichzeitig eine stabile Leistung aufrechtzuerhalten.

Produktmerkmale und Anwendung

Eckventile mit Vierteldrehung verfügen über einen Kugelsitzmechanismus, der eine sofortige Durchflussunterbrechung durch eine einfache 90-Grad-Drehung ermöglicht. Ihr Hauptmerkmal ist die 90-Grad-Ausrichtung, die die Verbindung zwischen Wandrohren und flexiblen Schläuchen in engen Räumen vereinfacht. Sie werden häufig in Wohnbädern und Küchen für Toiletten, Waschbecken und Wasserhähne eingesetzt. Das langlebige Messinggehäuse und die zuverlässige Dichtung bieten Installateuren eine langlebige, leckagefreie Lösung.

Produktparameter

Technische Spezifikation

Nenndruck: 1,0 MPa

Arbeitsmedium: Wasser, nicht korrosive und nicht brennbare Gase

Betriebstemperatur: -10 °C ≤ T ≤ 90 °C

Das Gewinde entspricht der Norm ISO 228

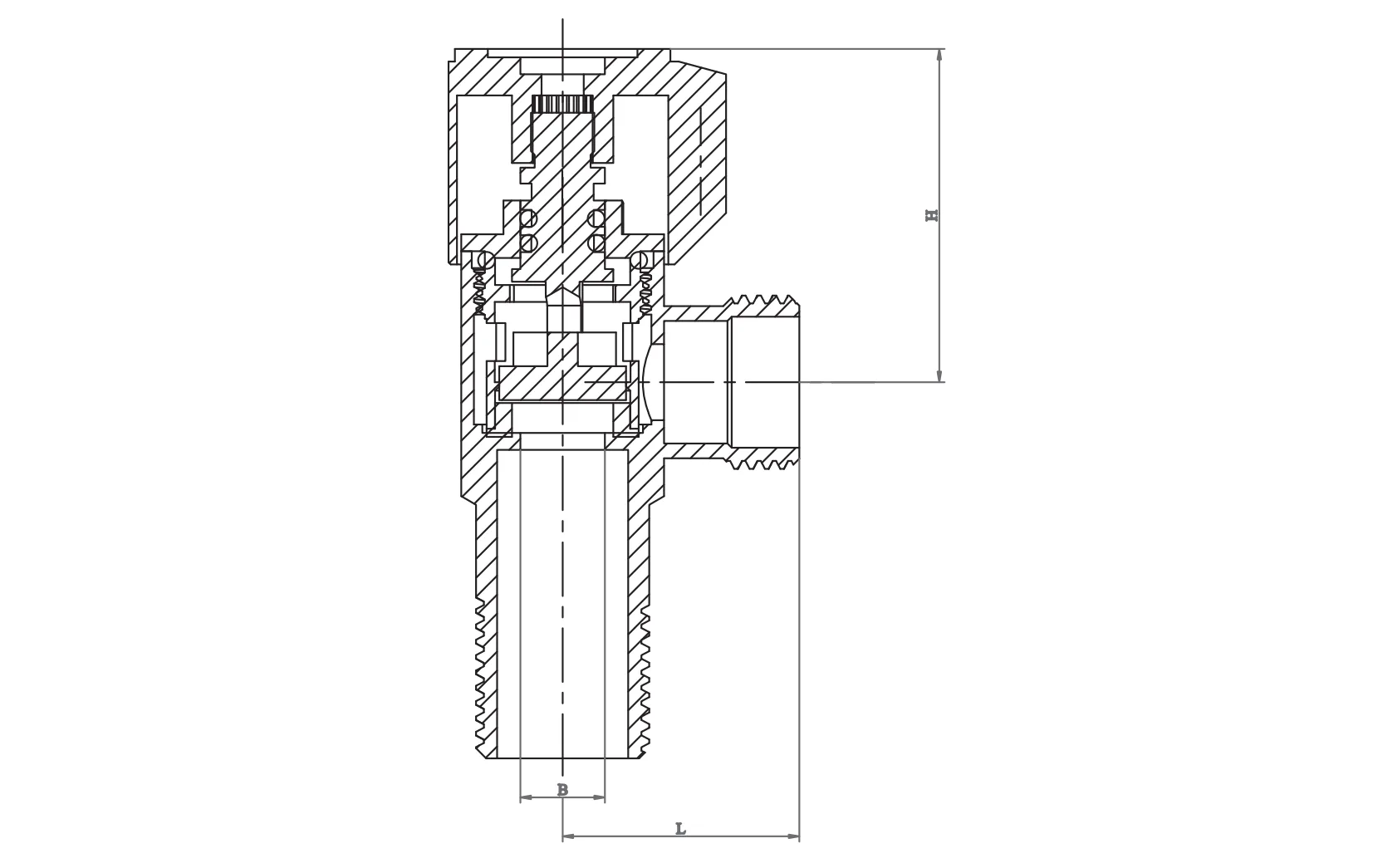

Produktdimension

Installationsrichtlinien

Professionelle Installation: Vierteldreh-Eckventile müssen von zertifizierten Gastechnikern installiert werden. Stellen Sie sicher, dass die Gaszufuhr unterbrochen ist und der Arbeitsbereich gut belüftet ist.

Gewindeintegrität: Verwenden Sie nur gasbeständiges PTFE-Band (normalerweise gelb) oder spezielles Rohrklebemittel. Tragen Sie Dichtmittel nur auf Außengewinde auf und stellen Sie sicher, dass kein überschüssiges Material in das Ventilgehäuse eindringt und die Dichtung blockiert.

Drehmomentmanagement: Verwenden Sie einen geeigneten Schraubenschlüssel am Ventilende, das dem Rohr am nächsten liegt. Ziehen Sie nicht zu fest an, da übermäßige Kraft das Ventilgehäuse zerbrechen oder die inneren Sitze beschädigen kann, was zu gefährlichen Undichtigkeiten führen kann.

Dichtheitsprüfung: Verwenden Sie nach der Installation niemals eine Flamme, um auf Undichtigkeiten zu prüfen. Tragen Sie eine zertifizierte Lecksuchlösung oder Seifenwasser auf alle Verbindungen auf; Blasen weisen auf ein Leck hin, das sofort behoben werden muss.

Bedienungsanleitung

Funktion: Eckventile mit Vierteldrehung sind nur für den Ein-/Aus-Betrieb vorgesehen. Sie müssen in der vollständig geöffneten oder vollständig geschlossenen Position bleiben. Ein teilweises Öffnen kann zu Sitzerosion und Dichtungsversagen führen.

Griffposition: Der Griff dient als optische Anzeige. Wenn der Griff parallel zum Rohr steht, ist das Ventil OFFEN; wenn es senkrecht ist, ist es GESCHLOSSEN.

Manueller Betrieb: Diese Ventile sind für den manuellen Betrieb ausgelegt. Benutzen Sie zum Drehen des Griffs keine Werkzeuge oder „Schummelstangen“. Wenn ein Ventil schwer zu bedienen ist, muss es wahrscheinlich ausgetauscht werden.

Inspektion und Wartung

Regelmäßige Kontrollen: Überprüfen Sie die Vierteldreh-Eckventile mindestens zweimal im Jahr auf Anzeichen von Korrosion, Griffschäden oder Gasgerüche. Betätigen Sie das Ventil regelmäßig (Öffnen/Schließen), um sicherzustellen, dass die Kugel nicht blockiert.

Keine Demontage: Versuchen Sie aufgrund kritischer Sicherheitstoleranzen nicht, die internen Komponenten eines Gasventils zu zerlegen oder zu reparieren. Wenn das Ventil undicht ist oder nicht schließt, tauschen Sie sofort die gesamte Einheit aus.

Umgebung: Halten Sie den Ventilbereich frei von korrosiven Chemikalien oder starker Feuchtigkeitsansammlung, da diese mit der Zeit das Messinggehäuse oder die Schaftdichtungen beschädigen können.

Notfallprotokoll: Im Falle eines Gaslecks schließen Sie sofort das vorgeschaltete Hauptventil, evakuieren Sie den Bereich und wenden Sie sich an den Rettungsdienst.
