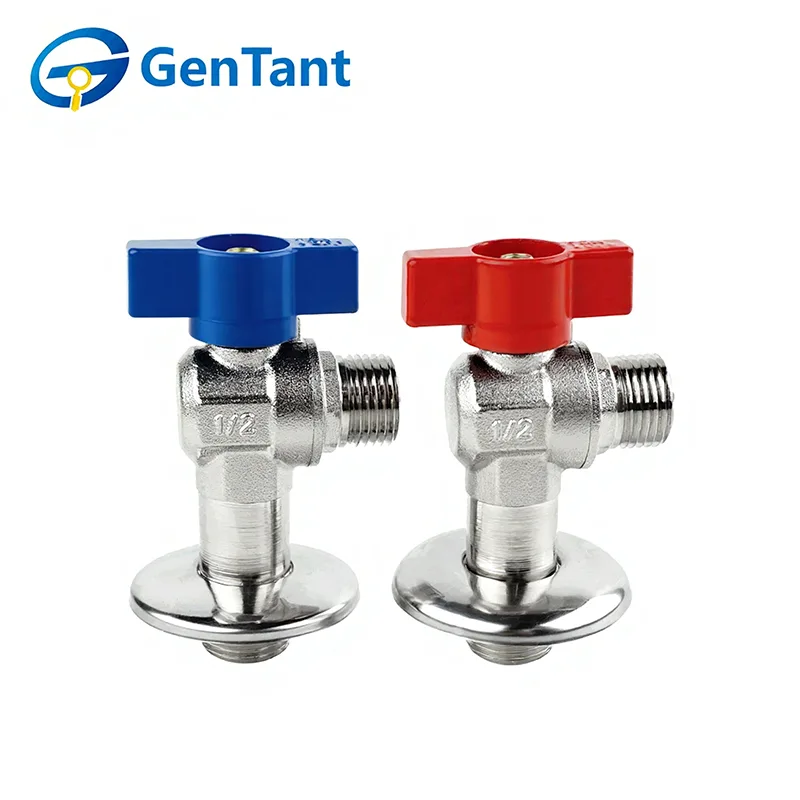

Erweiterter Gas-Eckkugelhahn

Erweiterte Gas-Eckkugelhähne sind spezielle Steuerkomponenten, die zum sicheren Absperren und Regeln des Gasflusses in Rohrleitungssystemen entwickelt wurden, in denen eine größere Reichweite oder eine verdeckte Installation erforderlich ist. Mit einer abgewinkelten Gehäusestruktur und einem verlängerten Schaftdesign ermöglichen diese Ventile eine bequeme Bedienung in wandmontierten oder schwer zugänglichen Installationen und bieten gleichzeitig eine hervorragende Dichtleistung und Betriebszuverlässigkeit.

Produktmerkmale und Anwendung

Erweiterte Gas-Eckkugelhähne verfügen über ein längliches Gehäuse, das dicke Wandisolierungen oder Schränke umgeht und dafür sorgt, dass der Griff vollständig zugänglich bleibt. Ihr Hauptmerkmal ist die 90-Grad-Konfiguration in Kombination mit zusätzlicher Reichweite, die eine saubere, versenkte Installation ermöglicht. Diese sind für moderne Gasanschlüsse in Küchen und Anschlüsse für Feuerstellen im Freien unerlässlich, bei denen das Ventil hinter einer Fassade sitzen und gleichzeitig eine sichere und einfache Bedienung gewährleisten muss.

Produktparameter

Technische Spezifikation

Nenndruck: 1,6 MPa

Arbeitsmedium: Stadtgas, Erdgas, Flüssiggas (LPG)

Betriebstemperatur: -10 °C ≤ T ≤ 80 °C

Das Gewinde entspricht der Norm ISO 228

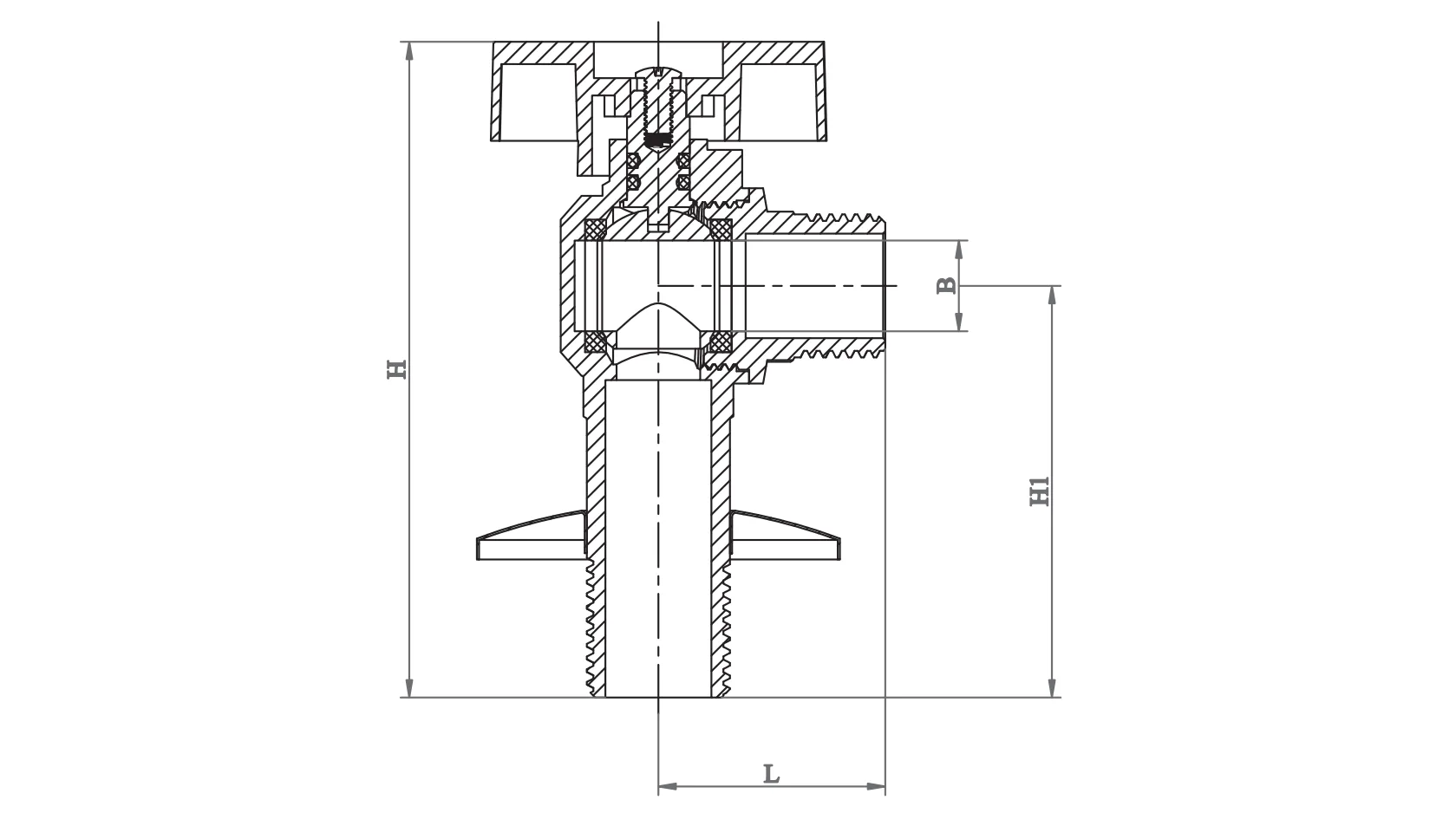

Produktdimension

Installationsrichtlinien

Professionelle Installation: Erweiterte Gas-Eckkugelhähne müssen von zertifizierten Gastechnikern installiert werden. Stellen Sie sicher, dass die Gaszufuhr unterbrochen ist und der Arbeitsbereich gut belüftet ist.

Gewindeintegrität: Verwenden Sie nur gasbeständiges PTFE-Band (normalerweise gelb) oder spezielles Rohrklebemittel. Tragen Sie Dichtmittel nur auf Außengewinde auf und stellen Sie sicher, dass kein überschüssiges Material in das Ventilgehäuse eindringt und die Dichtung blockiert.

Drehmomentmanagement: Verwenden Sie einen geeigneten Schraubenschlüssel am Ventilende, das dem Rohr am nächsten liegt. Ziehen Sie nicht zu fest an, da übermäßige Kraft das Ventilgehäuse zerbrechen oder die inneren Sitze beschädigen kann, was zu gefährlichen Undichtigkeiten führen kann.

Dichtheitsprüfung: Verwenden Sie nach der Installation niemals eine Flamme, um auf Undichtigkeiten zu prüfen. Tragen Sie eine zertifizierte Lecksuchlösung oder Seifenwasser auf alle Verbindungen auf; Blasen weisen auf ein Leck hin, das sofort behoben werden muss.

Bedienungsanleitung

Funktion: Erweiterte Gas-Eckkugelhähne sind nur für den Ein-/Aus-Betrieb vorgesehen. Sie müssen in der vollständig geöffneten oder vollständig geschlossenen Position bleiben. Ein teilweises Öffnen kann zu Sitzerosion und Dichtungsversagen führen.

Griffposition: Der Griff dient als optische Anzeige. Wenn der Griff parallel zum Rohr steht, ist das Ventil OFFEN; wenn es senkrecht ist, ist es GESCHLOSSEN.

Manueller Betrieb: Diese erweiterten Gas-Eckkugelhähne sind für den manuellen Betrieb konzipiert. Benutzen Sie zum Drehen des Griffs keine Werkzeuge oder „Schummelstangen“. Wenn ein Ventil schwer zu bedienen ist, muss es wahrscheinlich ausgetauscht werden.

Inspektion und Wartung

Regelmäßige Kontrollen: Überprüfen Sie die Ventile mindestens zweimal im Jahr auf Anzeichen von Korrosion, Griffschäden oder Gasgerüche. Betätigen Sie das Ventil regelmäßig (Öffnen/Schließen), um sicherzustellen, dass die Kugel nicht blockiert.

Keine Demontage: Versuchen Sie aufgrund kritischer Sicherheitstoleranzen nicht, die internen Komponenten eines Gasventils zu zerlegen oder zu reparieren. Wenn das Ventil undicht ist oder nicht schließt, tauschen Sie sofort die gesamte Einheit aus.

Umgebung: Halten Sie den Ventilbereich frei von korrosiven Chemikalien oder starker Feuchtigkeitsansammlung, da diese mit der Zeit das Messinggehäuse oder die Schaftdichtungen beschädigen können.

Notfallprotokoll: Im Falle eines Gaslecks schließen Sie sofort das vorgeschaltete Hauptventil, evakuieren Sie den Bereich und wenden Sie sich an den Rettungsdienst.
