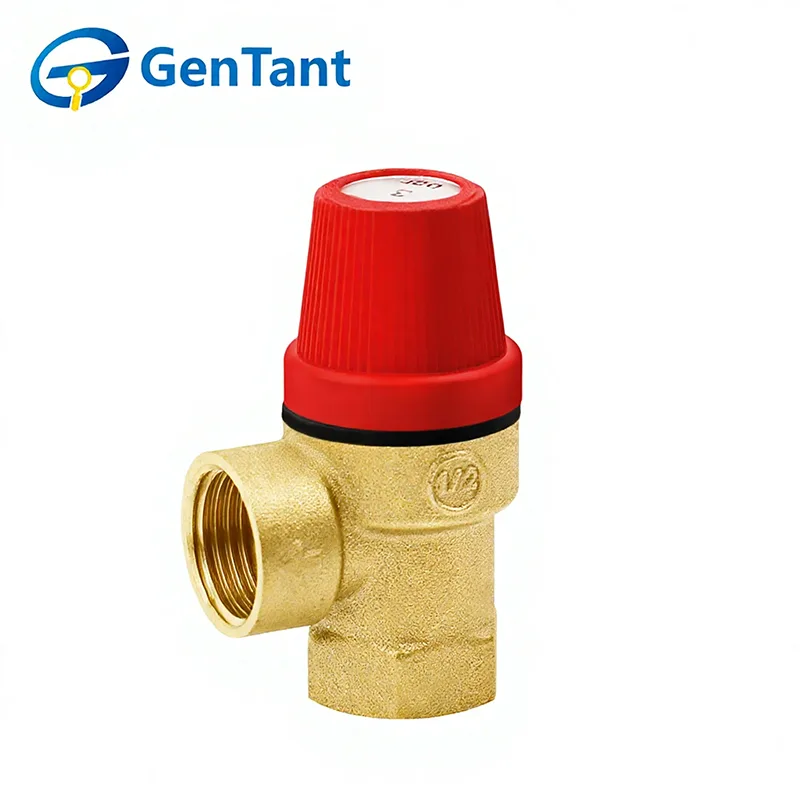

Sicherheitsventil

Sicherheitsventile sind wichtige, nicht verhandelbare Schutzvorrichtungen, die als letzte Verteidigungslinie in Drucksystemen konzipiert sind. Ihre Hauptfunktion besteht darin, automatisch zu öffnen und überschüssigen Druck abzulassen, wenn ein vorgegebener Sollwert überschritten wird, um so katastrophale Geräteausfälle und Explosionen zu verhindern und die Sicherheit von Personal und Umwelt zu gewährleisten. Sobald der Systemdruck auf ein sicheres Niveau zurückkehrt, dichtet das Ventil automatisch wieder ab und sorgt so für die Systemintegrität und die Kontinuität des Betriebs. Diese wesentliche Funktion macht sie in zahlreichen Branchen unverzichtbar, darunter HVAC, Gewerbekessel, Prozessheizung und Wasserversorgungssysteme.

Produktmerkmale und Anwendung

Sicherheitsventile werden als Sicherheitsvorrichtungen in verschiedenen Systemen eingesetzt, darunter Heizung, Kühlung und Brauchwasserversorgung. Wenn der Systemdruck ansteigt und den Austrittsdruck des Ventils überschreitet, wird das Sicherheitsventil automatisch aktiviert, um den Druck zu entlasten und das Medium abzulassen, wodurch die Sicherheit interner Rohrleitungen und Geräte gewährleistet wird. Umgekehrt stellt sich das Ventil automatisch wieder ein und schließt, wenn der Systemdruck unter den vorgesehenen Druck fällt.

Produktparameter (Spezifikation)

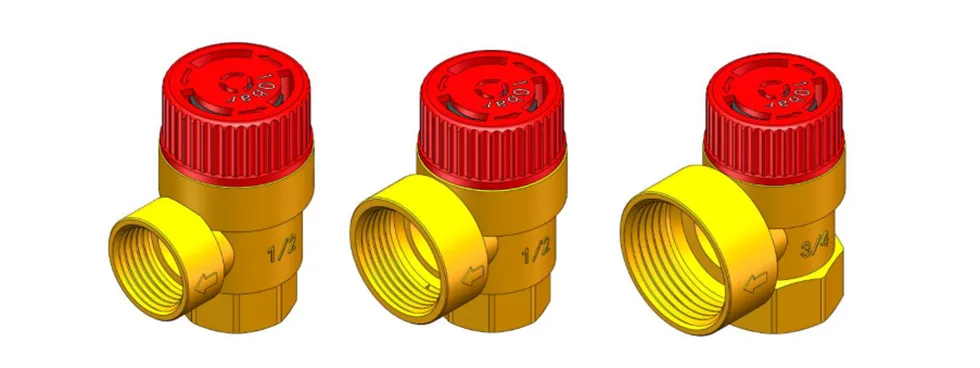

Gewindeverbindungstyp

DN15 (1/2"), DN15×20 (1/2" × 3/4"), DN20×25 (3/4" × 1")

Technische Spezifikation

Medium: Wasser oder Glykollösung (maximale Konzentration 50 %)

Betriebstemperatur: -20℃~ 110℃

Maximaler Arbeitsdruck: ≤16 bar

Nenndruck (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (Druckwert nicht einstellbar)

Öffnungsdruck (Po): ≤Pnr 10 %

Schließdruck (Pf):≤Pnr 10 %

Ventilkörper: Hochtemperatur-Integralschmieden, verdickte Wandstärke, höhere Festigkeit.

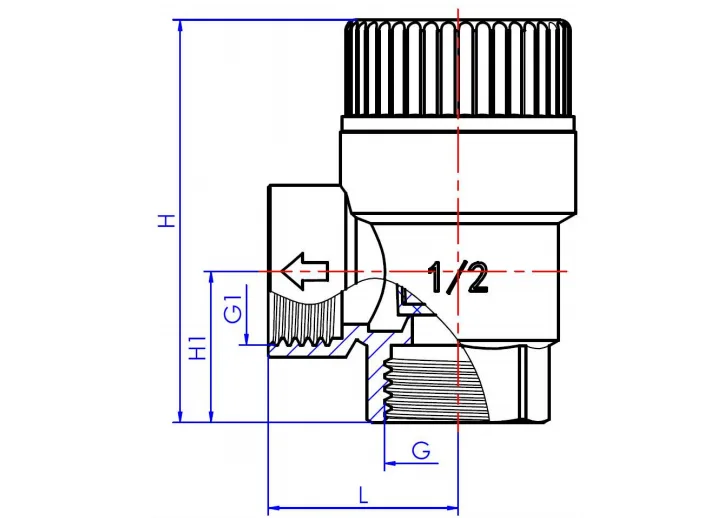

Produktdimension

Funktionsprinzip

Der Innenkolben des Sicherheitsventils nutzt die Federspannung, um den Ventilsitz zu schließen. Wenn der Systemdruck die voreingestellte Federspannung überschreitet, bewegt sich der Kolben nach oben, vom Sitz weg, und öffnet den Wasserablasskanal. Der Einstelldruck des Sicherheitsventils ist der maximal zulässige Arbeitsdruck für das System.

Wenn der Systemdruck unter den Schließdruck des Sicherheitsventils fällt, bewirkt die von der Feder auf der Oberseite des Kolbens ausgeübte Spannung, dass sich der Wasserflusskanal schließt und das System wieder in seinen normalen Betriebszustand zurückkehrt. Der Durchmesser des Auslasses des Sicherheitsventils ist gleich oder größer als der Durchmesser des Einlasses; Diese Konstruktion ermöglicht eine schnelle Druckentlastung.

Installations- und Bedienungsanleitung

Vor der Installation des Sicherheitsventils sollte qualifiziertes Fachpersonal das richtige Modell basierend auf den Systemeigenschaften und unter Einhaltung der einschlägigen Vorschriften auswählen. Auf dem Ventilkörper ist die Richtung des Wasserflusses angegeben, die bei der Installation unbedingt beachtet werden muss.

1.Anwendbare Systeme

1.1 Heizsysteme

Das Sicherheitsventil sollte oben an der Wärmequelle (Kessel, Wärmepumpe usw.) oder in einem Abstand von 1 Meter von der Wasserversorgungsleitung installiert werden. Zwischen dem Sicherheitsventil und der Anschlussleitung der Wärmequelle darf kein Absperrventil vorhanden sein.

1.2 Warmwassersysteme für den häuslichen Gebrauch

Das Sicherheitsventil sollte am Kaltwassereinlass eines Warmwasserspeichers installiert werden. Dabei ist sicherzustellen, dass sich in den Rohrleitungen zwischen diesen Punkten keinerlei Absperrventile befinden.

1.3 Druckgassysteme

Das Sicherheitsventil ist für den Einsatz in Druckgasanlagen geeignet.

2.Installationsmethode

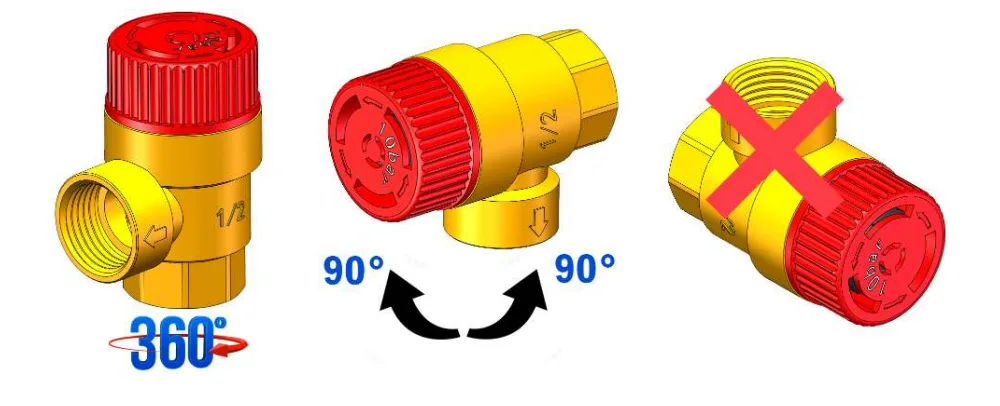

Stellen Sie vor der Installation sicher, dass der Systemdruck mit dem Öffnungsdruck des Sicherheitsventils übereinstimmt; Stellen Sie sicher, dass das System vollständig drucklos und abgekühlt ist. Stellen Sie sicher, dass sich zwischen dem System und dem Sicherheitsventil keinerlei Absperrventile befinden. Spülen Sie die Systemleitungen. Das Sicherheitsventil kann vertikal oder horizontal installiert werden, kann jedoch nicht umgekehrt installiert werden (wie in der Abbildung unten gezeigt). Die Einhaltung dieser Installationsmethoden kann verhindern, dass Verunreinigungen und Ablagerungen den normalen Betrieb beeinträchtigen.

3. Vorsichtsmaßnahmen bei der Installation

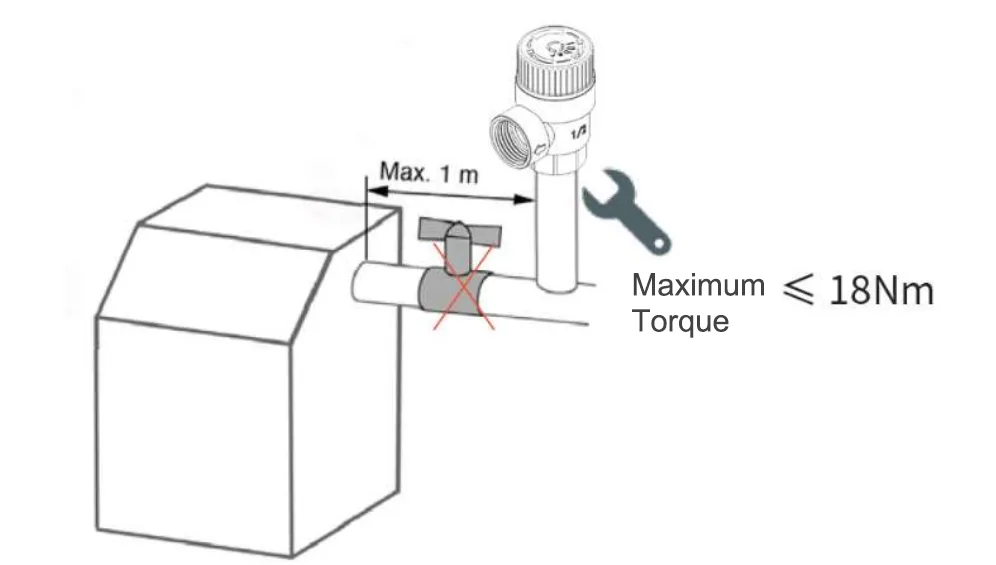

3.1 Beim Einbau des Sicherheitsventils sollte das Drehmoment ≤18 N·m betragen, um eine Verformung des Ventils zu verhindern, die zu Ausfällen führen könnte. Zwischen dem System und dem Sicherheitsventil dürfen keine Absperrventile jeglicher Art (Kugelhähne, Rückschlagventile usw.) vorhanden sein, wie in der Abbildung unten dargestellt.

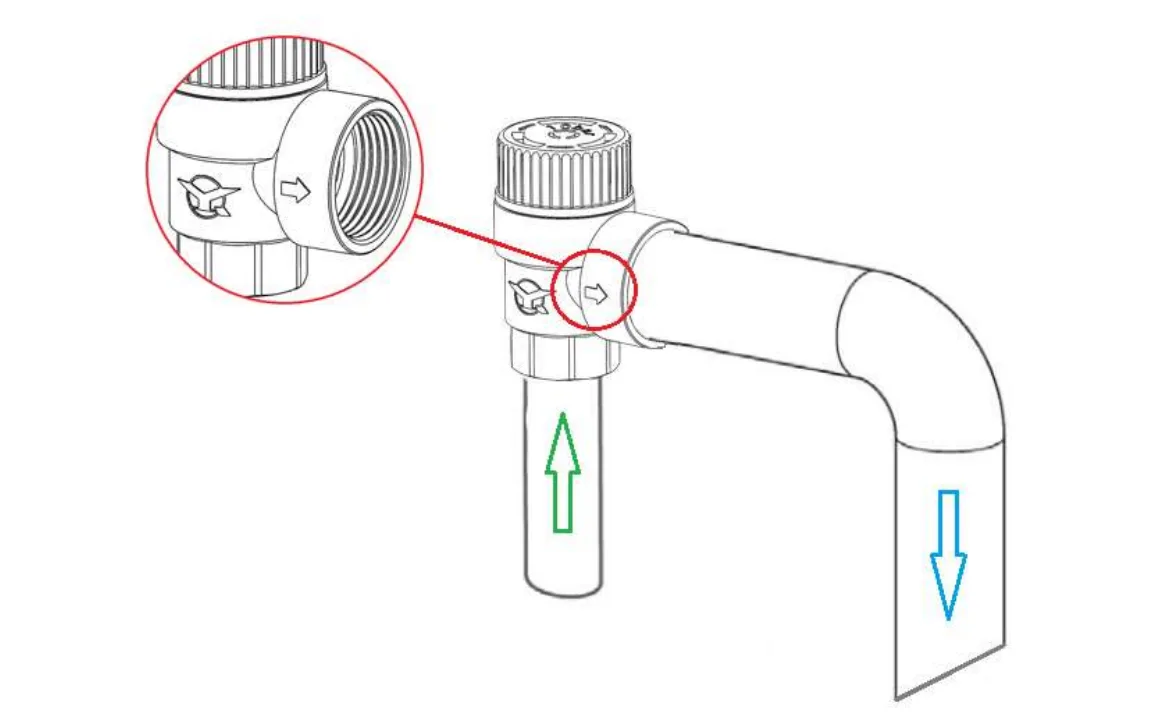

3.2 Der Durchmesser der Rohrleitungen, die das System mit dem Sicherheitsventil verbinden, muss größer oder gleich dem Einlassrohrdurchmesser des Sicherheitsventils sein. Stellen Sie sicher, dass die Fließrichtung des Mediums mit der Pfeilrichtung am Sicherheitsentlastungsanschluss übereinstimmt, wie in der Abbildung unten dargestellt. Es wird empfohlen, in der Nähe des Entlastungsanschlusses des Sicherheitsventils ein Erinnerungsschild mit der Aufschrift „Blockieren Sie den Auslass während des Systembetriebs nicht“ anzubringen.

3.3 Installieren Sie keine Absperrventile oder anderes Ventilzubehör, das den Fluss des Mediums am Druckentlastungsanschluss verhindert. Stellen Sie sicher, dass das Medium reibungslos und ungehindert aus dem Druckentlastungsanschluss überfließen kann. Das Abflussrohr sollte maximal zwei Bögen haben und eine Länge von ≤2 Metern haben.

3.4 Stellen Sie sicher, dass in der Nähe des Installationsorts des Sicherheitsventils ein Bodenabfluss oder eine Aufnahmevorrichtung vorhanden ist, um während der Inbetriebnahme, Störungswartung usw. eine sichere Entwässerung zu gewährleisten und Personenschäden oder Sachschäden durch fließendes Medium zu vermeiden.

Inbetriebnahme

Drehen Sie das Handrad einmal in Pfeilrichtung am oberen Handrad des Sicherheitsventils. Zu diesem Zeitpunkt sollte das Medium aus dem Druckentlastungsanschluss abgelassen werden. Wenn kein Medium austritt, prüfen Sie, ob der Druckentlastungsanschluss verstopft oder das Sicherheitsventil beschädigt ist, und überprüfen Sie den Systemdruckstatus. Die Drehung des Handrads kann nur zur Überprüfung der ordnungsgemäßen Funktion des Sicherheitsventils verwendet werden. Drehen Sie das Handrad nicht mehrmals oder in die umgekehrte Richtung, da dies zu Schäden am Sicherheitsventil führt.

Wartung

Empfehlung: Führen Sie alle 6 Monate einen Funktionstest durch.
