Druckminderventil

GenTant-Ventile sind auf Langlebigkeit und Genauigkeit ausgelegt, werden von Ingenieuren spezifiziert und von Partnern weltweit beschafft. Wir sind der Qualitätskontrolle verpflichtet und produzieren professionell hochwertige Lösungen, die auf die unterschiedlichen Anwendungsanforderungen zugeschnitten sind. Unsere Fabrik bietet maßgeschneiderte Dienstleistungen und stellt kostenlose Muster zur Verfügung, sodass Sie unsere Produkte beurteilen können, bevor Sie eine Entscheidung treffen. Wir laden Sie ein, unsere technischen Daten einzusehen oder Ihre Anwendungsanforderungen mit unserem Team zu besprechen. Lassen Sie uns zusammenarbeiten, um zuverlässige, kostengünstige Druckmanagementlösungen für Ihr nächstes Projekt zu liefern.

Produktmerkmale und Anwendung

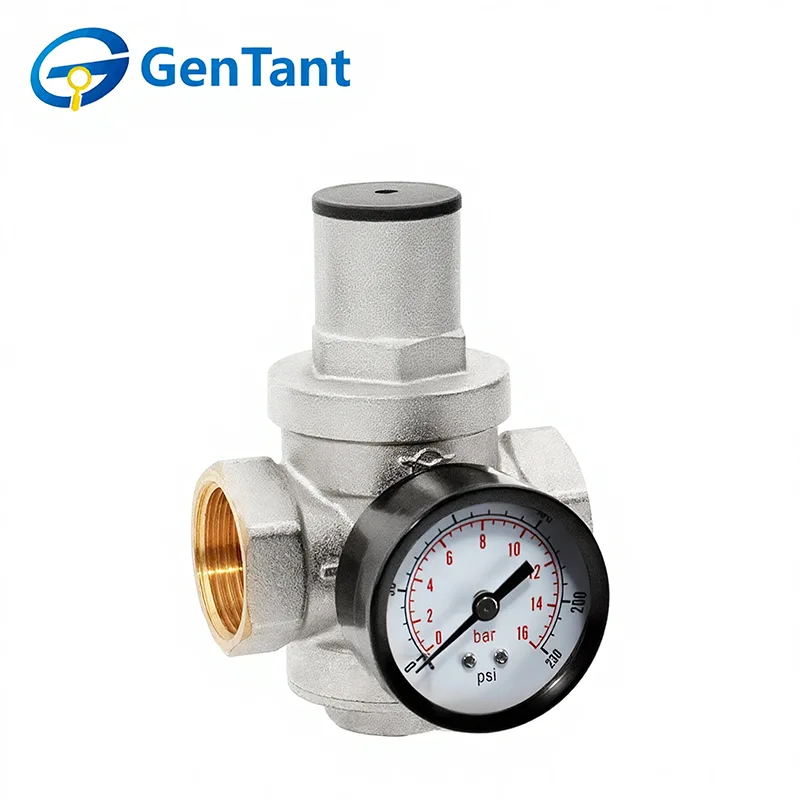

Dieses Druckminderventil, auch Druckregler genannt, ist für den Einsatz in Warm- und Kaltwasserversorgungssystemen konzipiert und sorgt für eine einstellbare Druckreduzierung. Es hält den Hinterdruck unabhängig von Schwankungen im Hauptversorgungsdruck konstant auf oder unter dem Sollwert. Selbst unter statischen Bedingungen wird der Druck nach dem Regler den voreingestellten Wert nicht überschreiten. Dank des „Post-Action“-Wirkprinzips gewährleistet es eine präzise und zuverlässige Steuerung. Der Regler verfügt über einen Gewindeanschluss an der Seite zur einfachen Drucküberwachung (Manometer separat erhältlich) und beide Anschlussenden sind mit schützenden Nylonkappen für die Dichtigkeit ausgestattet.

Produktparameter (Spezifikation)

Nenndurchmesser: DN15 bis DN50

Maximaler Eingangsdruck: 2,5 MPa

Druckregelbereich: 0,1 bis 0,55 MPa

Werkseitig voreingestellter Ausgangsdruck: 0,3 MPa

Maximale Betriebsmedientemperatur: +80 °C

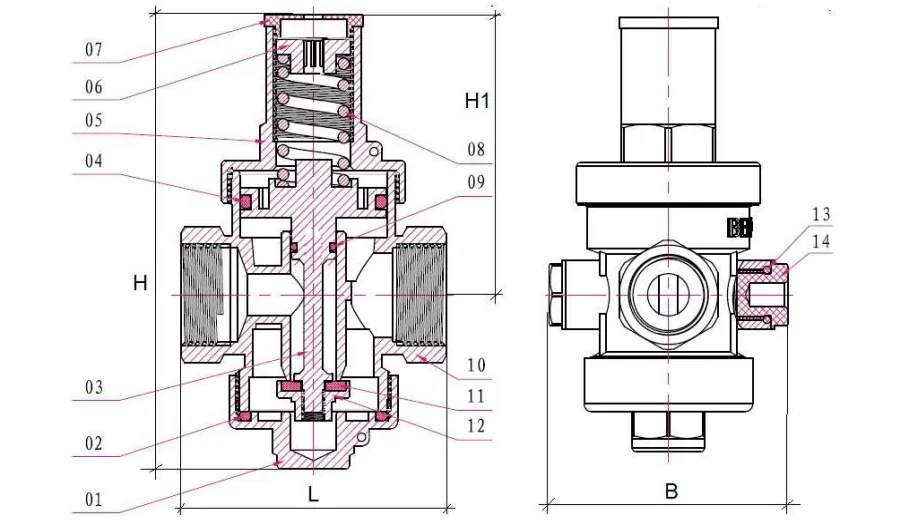

Dimension

Produktstruktur und Funktionsprinzip

Struktur

Das GenTant-Druckminderventil besteht aus Einlass- und Auslassanschlüssen, einem federbelasteten Sensorelement und einem Einstellmechanismus.

Funktionsprinzip

Die Flüssigkeit tritt in die Einlasskammer ein und übt die gleiche Kraft auf den Ventilkegel und die Unterseite des Kolbens aus. Die Kraft der Feder hält den Regler offen, bis der auf den Kolben in der Auslasskammer wirkende Mediumdruck mit dem eingestellten Druck im Gleichgewicht ist. An diesem Punkt beginnt der Ventilkegel, den Durchgang zwischen den Kammern zu schließen, wodurch der Widerstand erhöht und der Ausgangsdruck auf den eingestellten Wert gesenkt wird. Mit der Messing-Einstellmutter kann der Ausgangsdruck des Reglers auf einen gewünschten Wert eingestellt werden, der von der Werksvorgabe (3 bar) abweicht.

Installations- und Bedienungsanleitung

Der Druckregler kann in beliebiger Ausrichtung eingebaut werden. Die Flüssigkeitsrichtung muss mit dem auf dem Ventilgehäuse angegebenen Pfeil übereinstimmen. Die Einstellhülse sollte sich in einer bedienbaren Position befinden.

Der Regler sollte an einem Ort installiert werden, der die Inbetriebnahme und Wartungsarbeiten erleichtert.

Vor dem Regler muss ein mechanischer Filter mit einer Filterfeinheit von mindestens 500 Mikrometern installiert werden.

Bei der Installation müssen folgende Bedingungen erfüllt sein:

● Reinigen und spülen Sie den Einlaufabschnitt der Rohrleitung gründlich.

● Stellen Sie sicher, dass keine Dichtungsmaterialien (z. B. PTFE-Gewindedichtband, Hanfdichtschnur usw.) in die Arbeitskammer des Atemreglers gelangen.

● Bei Neubauten oder größeren Renovierungsprojekten müssen die Druckprüfung und Spülung der Rohrleitungen abgeschlossen sein, bevor der Regler installiert wird.

Das GenTant-Druckminderventil darf keiner Belastung durch die Rohrleitung standhalten (einschließlich Biegung, Druck, Spannung, Torsion, Fehlausrichtung, Vibration, ungleichmäßiges Anziehen der Befestigungselemente usw.). Gegebenenfalls müssen Stützen oder Kompensatoren installiert werden, um Belastungen durch die Rohrleitung auf das Ventil zu beseitigen. Das maximale Montagedrehmoment für den Regler ist in der folgenden Tabelle aufgeführt

Es wird empfohlen, den Regler vor dem Wasserzähler zu installieren. Die Druckkontrolle muss mit einem Manometer erfolgen, das an der Stelle des Reglersteckers installiert werden kann. Das Manometer zeigt den Ausgangsdruck des Reglers an.

Um den eingestellten Druck einzustellen, lösen Sie zunächst die Kappe und drehen Sie dann mit einem Schraubenschlüssel die Einstellschraube, bis der gewünschte Druck erreicht ist, wie auf dem Manometer angezeigt. Durch Drehen der Einstellschraube im Uhrzeigersinn wird der eingestellte Druck erhöht, durch Drehen gegen den Uhrzeigersinn wird er verringert. Ziehen Sie die Abdeckung nach Abschluss der Einstellung fest an.

Um Lärm oder Kavitation zu vermeiden, wird empfohlen, das Eingangs-/Ausgangsdruckverhältnis unter 2,5 MPa zu halten. Wenn der erforderliche Ausgangsdruck beispielsweise 4 bar beträgt, sollte der Eingangsdruck 10 bar nicht überschreiten. Erwägen Sie bei Bedarf die Installation zusätzlicher Druckminderventile in Reihe.
