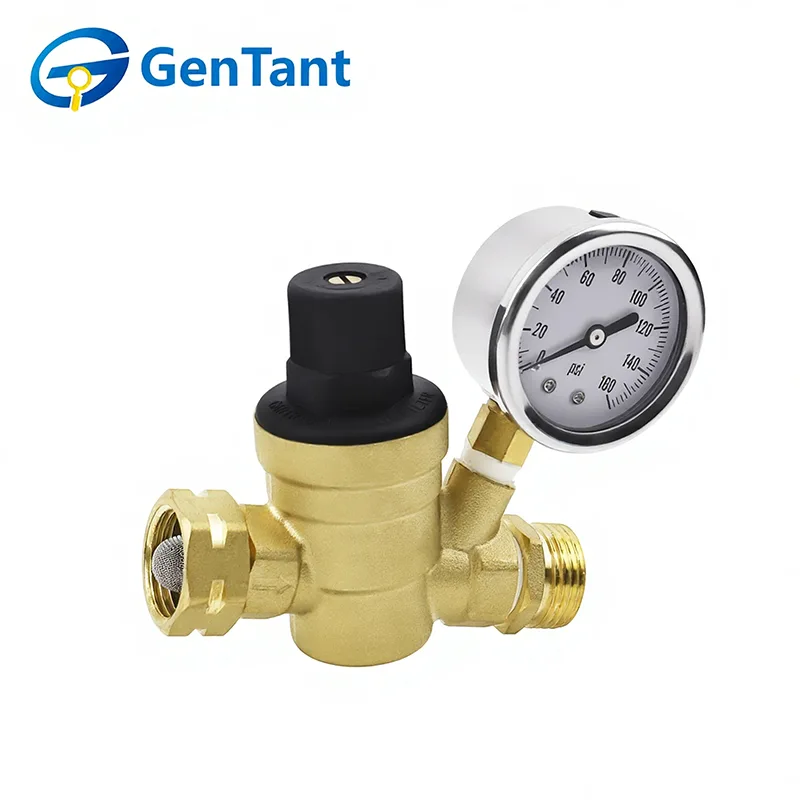

Druckminderventil mit Manometer

Druckminderventile mit Manometer sind integrierte Steuerbaugruppen, die eine präzise Druckregelung in Flüssigkeitssystemen gewährleisten sollen. Die Kernfunktion des Ventils besteht darin, einen höheren, schwankenden Eingangsdruck automatisch auf ein stabiles, sicheres und vordefiniertes Ausgangsniveau zu reduzieren und so nachgeschaltete Rohrleitungen, Anlagen und Geräte vor Schäden zu schützen. Das integrierte Manometer ermöglicht eine sofortige und visuelle Überprüfung des eingestellten Ausgangsdrucks und erleichtert so die mühelose Überwachung, Ersteinrichtung und laufende Systemdiagnose.

Produktmerkmale und Anwendung

Dieses statische und dynamische Druckminderventil mit Manometer hält den Hinterdruck unabhängig von großen Einlassschwankungen stabil. Dank seiner robusten PN16-zertifizierten Konstruktion ermöglicht es sowohl eine horizontale als auch eine vertikale Installation ohne Beeinträchtigung der Leistung, Einstellung oder Abdichtung. Die Regulierquelle entspricht den europäischen Normen EN1567 und ist vollständig vom Trinkwasser isoliert, um Hygiene und Sicherheit zu gewährleisten.

Das Ventil wird hauptsächlich in kommunalen Wasserversorgungssystemen mit hohem oder instabilem Leitungsdruck eingesetzt und reduziert und stabilisiert den Eingangswasserdruck für Endverbraucher effektiv. Seine Hauptfunktion besteht darin, den stromabwärtigen Druck trotz Schwankungen stromaufwärts automatisch konstant zu halten und gleichzeitig den Durchflussbedarf zu decken und so eine zuverlässige und sichere Wasserversorgung für Privathaushalte zu gewährleisten.

Produktparameter (Spezifikation)

Gewindeverbindungstyp

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Technische Spezifikation

Maximal zulässiger Arbeitsdruck (PN): 16 bar

Druckregelbereich (Ps): 1~6 bar

Ausgangsdruck Werkseinstellung: 3 bar

Ausgangsdruck-Schwankungsbereich: ±10 %

Arbeitstemperaturbereich: 0℃ (nicht gefrierend) ~ (80℃).

Geräuschpegel (dB(A)): 30 dBA

Materialzusammensetzung

① Ventilkörper, Ventildeckel, Ventilspule: HPb59-1

② Dichtungselement: EPDM

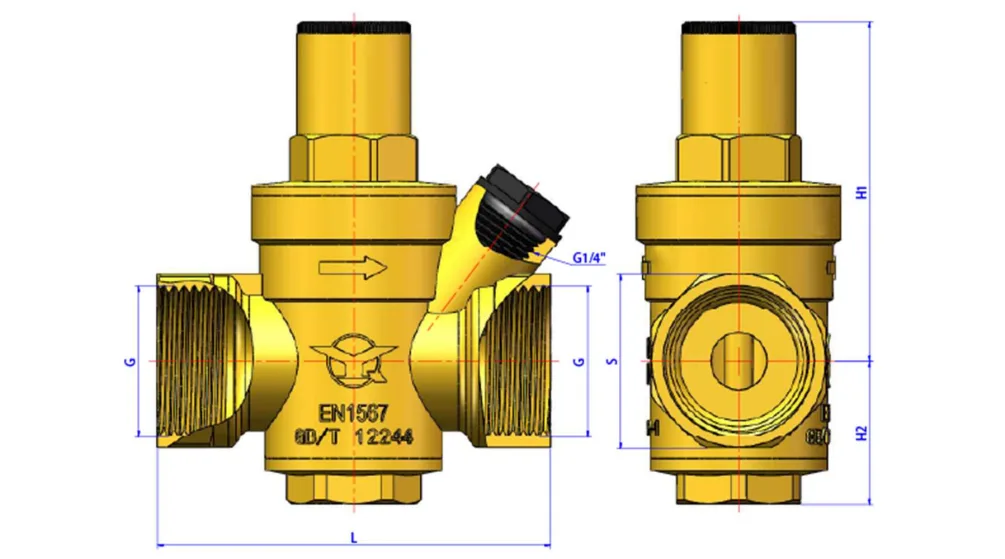

Produktdimension

Produktstruktur und Funktionsprinzip

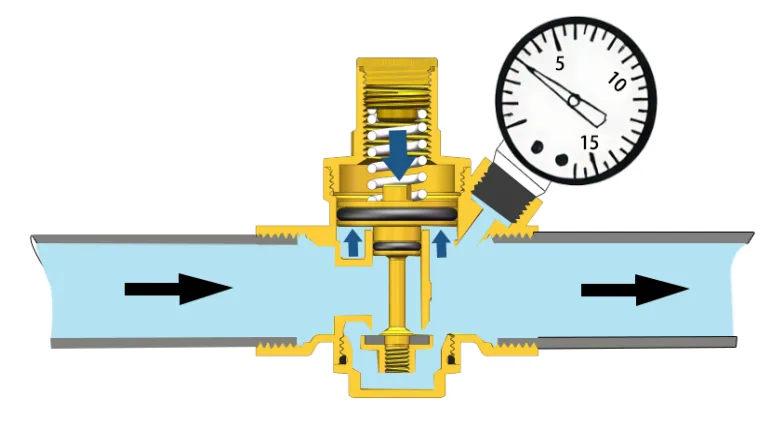

Funktionsprinzip

Die Kernfunktion des Druckminderventils mit Manometer besteht in der präzisen Modulation hoher Eingangsdrücke auf einen stabilisierten, kalibrierten Ausgangsdruck und schützt so die Integrität nachfolgender häuslicher und industrieller Flüssigkeitssysteme vor Druckstößen oder lokalen Überdruckbedingungen.

Mechanistisch stellt das Gerät ein hydraulisches Gleichgewicht her, indem es zwei Hauptkräfte ausgleicht: die statische Kraft, die von einer vorgespannten Feder ausgeübt wird, die das Ventil in eine offene Position vorspannt, und die dynamische Schließkraft, die durch den vorgeschalteten Flüssigkeitsdruck erzeugt wird, der auf den internen Kolben wirkt. Dieses kontinuierliche, selbstbetätigende Gleichgewicht hält stromabwärts effektiv einen konstanten, reduzierten Druckzustand aufrecht und optimiert so sowohl die Flüssigkeitszufuhr als auch den Systemschutz.

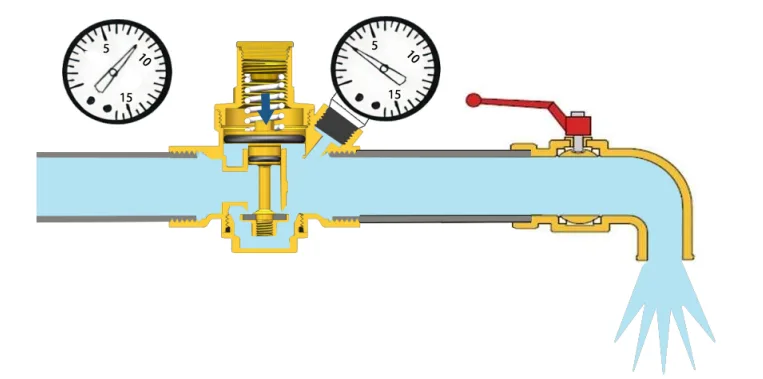

Betriebszustand während des Wasserverbrauchs

Wenn der Wasserhahn geöffnet wird, übersteigt die von der inneren Feder ausgeübte Kraft den nach oben gerichteten hydraulischen Druck, der auf die Unterseite des Kolbens wirkt. Folglich verschiebt sich der Kolben nach unten und öffnet dadurch den Flüssigkeitsdurchfluss. Wenn weitere nachgeschaltete Wasserhähne aktiviert werden, verringert sich der Gegendruck unter dem Kolben, was zu einem proportionalen Anstieg des Volumenstroms durch das Druckminderventil führt.

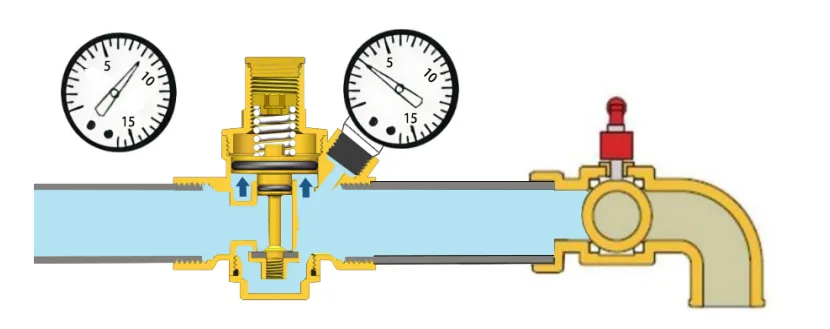

Betriebsstatus bei Nulldurchfluss

Beim Schließen eines nachgeschalteten Wasserhahns steigt der hydraulische Druck im nachgeschalteten Kreislauf. Dieser erhöhte Druck treibt den Innenkolben nach oben, dichtet den Flüssigkeitsdurchgang effektiv ab und stabilisiert den stromabwärtigen Druck auf seinem vordefinierten Sollwert. Das sofortige Schließen des Druckminderventils wird erreicht, wenn die nach oben gerichtete hydraulische Kraft, die auf den Kolben wirkt, die vom internen Federmechanismus ausgeübte Gegenkraft übersteigt.

Installations- und Bedienungsanleitung

4.1 Vor der Installation des Druckminderventils mit Manometer wird empfohlen, Luft und Schmutz aus dem Rohrleitungssystem zu entfernen.

4.2 Überprüfen Sie die Richtung des Wasserflusses (angezeigt durch einen Pfeil auf dem Ventilgehäuse).

4.3 Das Druckminderventil kann sowohl an vertikalen als auch an horizontalen Rohrabschnitten installiert werden (umgekehrter Einbau ist verboten).

4.4 Das Ventil darf nicht an Orten installiert werden, an denen es zu Frost kommen kann, beispielsweise im Freien, da Frost das Gerät beschädigen würde.

4.5 Das Druckminderventil sollte an einer leicht zugänglichen Stelle zum Einstellen und Ablesen des Drucks installiert werden. Der Einbau in Rohrschächten wird wegen möglicher Einfrierung nicht empfohlen.

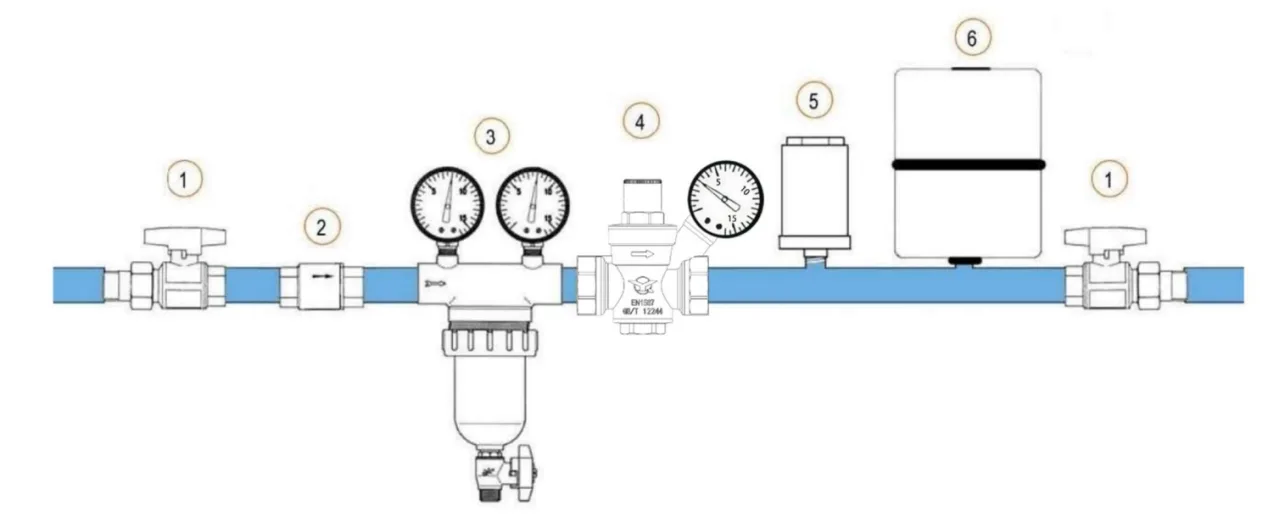

4.6 Das Phänomen des „Wasserschlags“ ist eine Hauptursache für den Ausfall von Druckminderventilen. Empfohlen werden Installationsmethoden wie in der Abbildung unten dargestellt, da sie den Betrieb aller nachgeschalteten Geräte optimieren und einfachere Wartungsaufgaben ermöglichen.

① Absperrventil: Wird vor und nach dem Druckminderventil installiert, um Wartungsarbeiten an verschiedenen Geräten zu erleichtern.

② Rückschlagventil: Verhindert Rückfluss.

③ Filter: Filtert Verunreinigungen in der Hauptversorgungsleitung, um Verschmutzungen in allen nachgeschalteten Geräten zu verhindern und deren Leistung aufrechtzuerhalten.

④ Dynamisch stabiles Druckminderventil vom Kolbentyp.

⑤ Wasserschlagschutz: Verhindert Schwankungen in der Rohrleitung, wenn die Wasserversorgung nach einer Unterbrechung wiederhergestellt wird und alle nachgeschalteten Geräte beschädigt werden könnten.

⑥ Ausdehnungsgefäß: Wird in Warmwasser- und Warmwasserspeichersystemen verwendet, in denen der Druck aufgrund der Flüssigkeitswärme ansteigen und so Überdruck absorbieren kann.

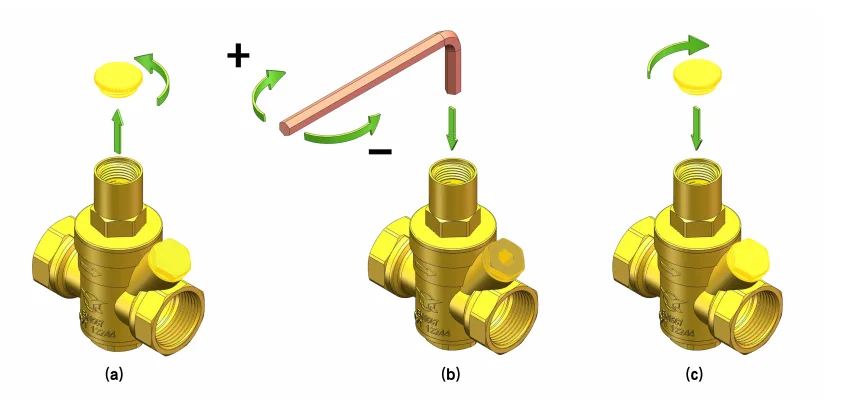

Druckregulierung

Der Ausgangsdruck des Druckminderventils mit Manometer ist werkseitig auf 3 bar voreingestellt; Der Hinterdruck kann mit folgenden Methoden angepasst werden:

1.Absperrventil hinter dem Druckminderventil schließen

2. Schrauben Sie die Kunststoffkappe gegen den Uhrzeigersinn ab

3. Stecken Sie zum Einstellen einen Inbusschlüssel in die Einstellkappe des Druckminderventils: Im Uhrzeigersinn drehen, um den Hinterdruck zu erhöhen, gegen den Uhrzeigersinn drehen, um den Hinterdruck zu verringern (Abbildung b)

4.Der auf dem Manometer des Druckminderventils angezeigte Druckwert ist der eingestellte Hinterdruck

5. Nachdem die Einstellung abgeschlossen ist, ziehen Sie die Kunststoffkappe im Uhrzeigersinn fest

Um das Auftreten von Geräuschen oder Kavitationserscheinungen zu vermeiden, wird empfohlen, das Verhältnis der Druckreduzierung zwischen Einlass und Auslass unter 2,5 zu halten. Wenn der erforderliche Ausgangsdruck beispielsweise 4 bar beträgt, sollte der Eingangsdruck 10 bar nicht überschreiten. Erwägen Sie bei Bedarf die Installation zusätzlicher Druckminderventile in Reihe, um die gewünschte Druckreduzierung stufenweise zu erreichen.

Fehlerbehebung

① Druckminderventile mit Messgeräten, die in Warmwasserleitungen oder Warmwasserspeichersystemen installiert sind, erfahren einen Anstieg des stromabwärtigen Drucks. Dies liegt daran, dass das Erhitzen des Wassers den Druck erhöht. Wenn kein Wasser verbraucht wird, befindet sich das Druckminderventil in einem geschlossenen Zustand, wodurch verhindert wird, dass der angesammelte Druck „abgelassen“ wird.

Lösung: Installieren Sie ein Ausdehnungsgefäß zwischen dem Warmwasserzulauf und dem Druckminderventil, um den erhöhten Druck aufzufangen.

② Der Nachdruck stimmt nicht mit dem eingestellten Druckwert überein. In Gebieten mit schlechter Wasserqualität können sich durch das Druckminderventil fließende Verunreinigungen leicht zwischen Ventilsitz und Kolben ansammeln und das vollständige Schließen des Ventils verhindern. Dadurch kann der stromaufwärtige Druck in die stromabwärtige Seite eindringen und so den stromabwärtigen Druck erhöhen.

Lösung: Installieren Sie einen Filter vor dem Druckminderventil und führen Sie eine regelmäßige Reinigung durch.
