Membran-Druckminderventil
  • Membran-DruckminderventilMembran-Druckminderventil

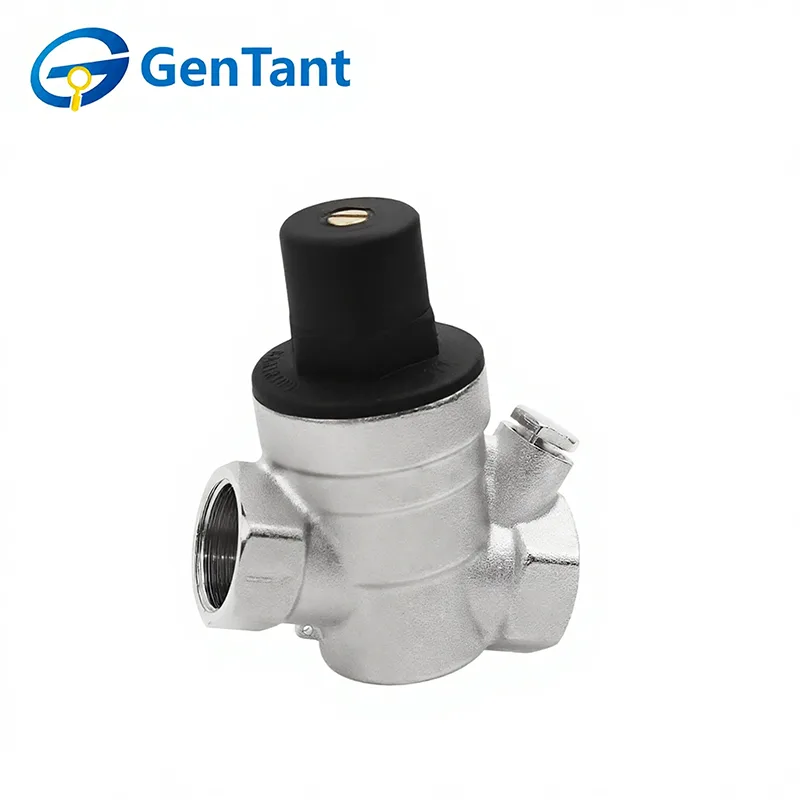

Membran-Druckminderventil

Als führender Hersteller und Lieferant in China widmet sich GenTant der fortschrittlichen Entwicklung der Produkttechnologie und einem unerschütterlichen Fokus auf Qualität. Unsere Membran-Druckminderventile sind aus langlebigen Materialien und einer robusten Konstruktion gefertigt und gewährleisten eine konstante Leistung unter wechselnden Druckbedingungen. Wir kombinieren strenge Fertigungsstandards mit kontinuierlicher Innovation, um Lösungen zu liefern, die Genauigkeit, Haltbarkeit und einfache Wartung bieten.

Membran-Druckminderventile sind präzisionsgefertigte Geräte, die für die Aufrechterhaltung eines stabilen, kontrollierten Nachdrucks in Flüssigkeitssystemen von entscheidender Bedeutung sind. Mithilfe eines empfindlichen Membranmechanismus regulieren und reduzieren sie den eingehenden Hochdruck automatisch auf einen sicheren, vorgegebenen Sollwert und gewährleisten so einen zuverlässigen Schutz für nachgeschaltete Rohrleitungen, Armaturen und Geräte. Diese Funktion ist von entscheidender Bedeutung für die Vermeidung von Schäden, die Minimierung von Wasserschlägen, die Reduzierung des Wasserverbrauchs und die Verbesserung der allgemeinen Sicherheit und Langlebigkeit von Wasserversorgungsnetzen für Privathaushalte, Gewerbe und Kommunen.


Durch die Priorisierung sowohl des technologischen Fortschritts als auch der Produktintegrität bietet GenTant leistungsstarke Membran-Druckminderventile, die den hohen Anforderungen moderner Hydrauliksysteme gerecht werden und die Systemeffizienz und Betriebssicherheit weltweit unterstützen.


Produktmerkmale und Anwendung

Dieses Membran-Druckminderventil hält unabhängig von Einlassschwankungen einen stabilen Hinterdruck aufrecht. Es verfügt über eine robuste Struktur mit einer Druckstufe von PN25 und ermöglicht eine flexible Installation in horizontaler oder vertikaler Ausrichtung, ohne die Leistung, Einstellung oder Abdichtung zu beeinträchtigen.


Das Ventil wird hauptsächlich in kommunalen Wasserversorgungssystemen eingesetzt und soll den hohen und instabilen Eingangswasserdruck reduzieren und stabilisieren und so einen konstanten und sicheren Wasserdruck für Endverbraucheranschlüsse gewährleisten. Seine Hauptfunktion besteht darin, automatisch einen konstanten Hinterdruck aufrechtzuerhalten, selbst wenn der Vordruck schwankt.


Produktparameter (Spezifikation)

Gewindeverbindungstyp

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")


Technische Spezifikation

Maximal zulässiger Arbeitsdruck (PN): 25 bar

Druckregelbereich (Ps): 0,5–6 bar

Ausgangsdruck Werkseinstellung: 3 bar

Arbeitstemperaturbereich: 0℃ (nicht gefrierend) ~ (80℃).

Geräuschpegel (dB(A)): ≤ 30


Materialzusammensetzung

① Ventilkörper, Ventildeckel, Ventilspule: HPb59-1

② Dichtungselement: EPDM

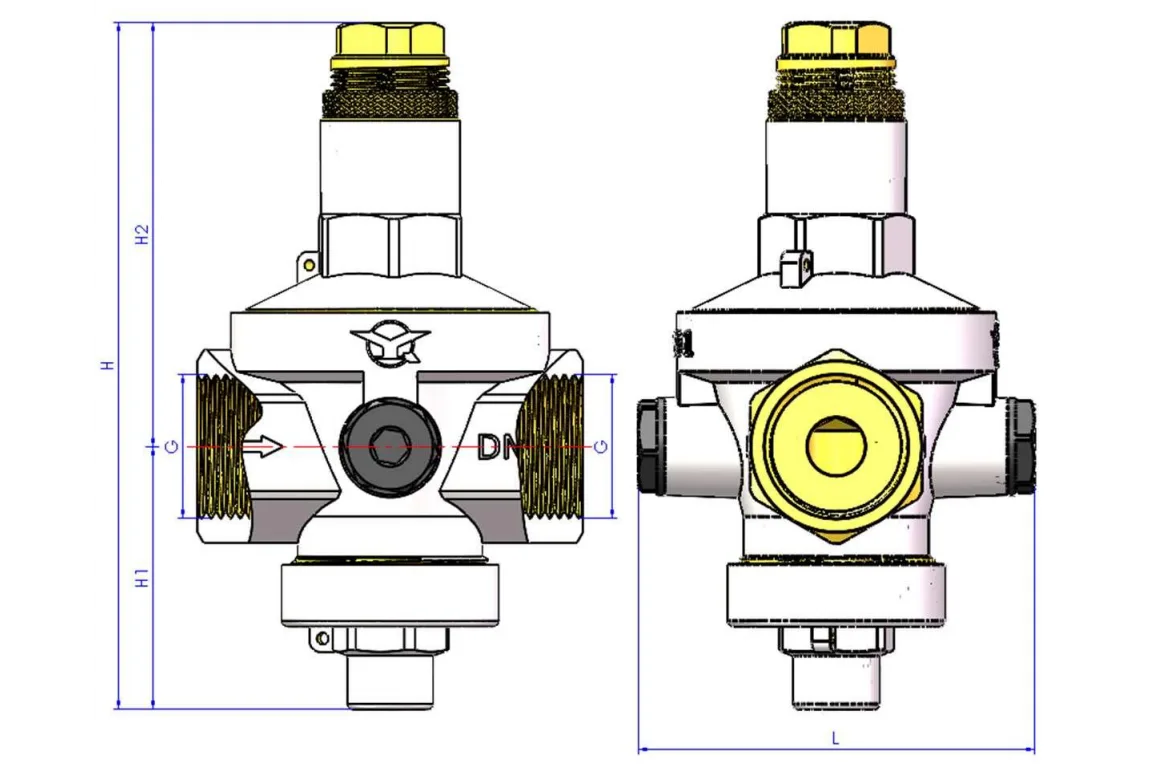

Produktdimension

Diaphragm Pressure Reducing Valve

DN (mm)

G

H1 (mm)

H2 (mm)

Hmm)

L (mm)

15

1/2"

51.5

76.5

128

74

20

3/4"

49

79

128

74

25

1"

63

100.5

163.5

84

32

1-1/4"

59

104.5

163.5

84

40

1-1/2"

81

139.5

220.5

110

50

2"

75

145.5

220.5

110


Produktstruktur und Funktionsprinzip

Funktionsprinzip

Die Kernfunktion des Membran-Druckminderventils besteht in der präzisen Modulation hoher Eingangsdrücke auf einen stabilisierten, kalibrierten Ausgangsdruck und schützt so die Integrität nachfolgender häuslicher und industrieller Flüssigkeitssysteme vor Überspannungen oder lokalen Überdruckbedingungen.

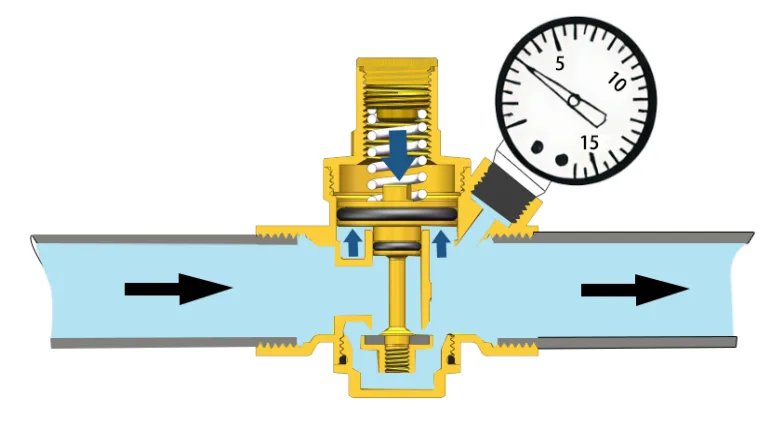

Mechanistisch stellt das Gerät ein hydraulisches Gleichgewicht her, indem es zwei Hauptkräfte ausgleicht: die statische Kraft, die von einer vorgespannten Feder ausgeübt wird, die das Ventil in eine offene Position vorspannt, und die dynamische Schließkraft, die durch den vorgeschalteten Flüssigkeitsdruck erzeugt wird, der auf den internen Kolben wirkt. Dieses kontinuierliche, selbstbetätigende Gleichgewicht hält stromabwärts effektiv einen konstanten, reduzierten Druckzustand aufrecht und optimiert so sowohl die Flüssigkeitszufuhr als auch den Systemschutz.

Diaphragm Pressure Reducing Valve


Betriebszustand während des Wasserverbrauchs

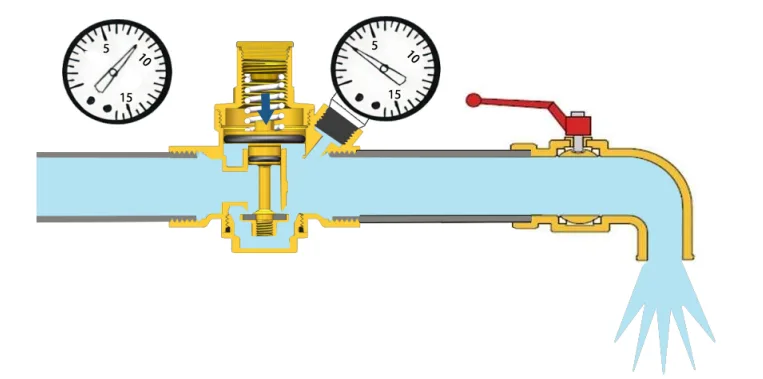

Wenn der Wasserhahn geöffnet wird, übersteigt die von der inneren Feder ausgeübte Kraft den nach oben gerichteten hydraulischen Druck, der auf die Unterseite des Kolbens wirkt. Folglich verschiebt sich der Kolben nach unten und öffnet dadurch den Flüssigkeitsdurchfluss. Wenn weitere nachgeschaltete Wasserhähne aktiviert werden, verringert sich der Gegendruck unter dem Kolben, was zu einem proportionalen Anstieg des Volumenstroms durch das Druckminderventil führt.

Diaphragm Pressure Reducing Valve


Betriebsstatus bei Nulldurchfluss

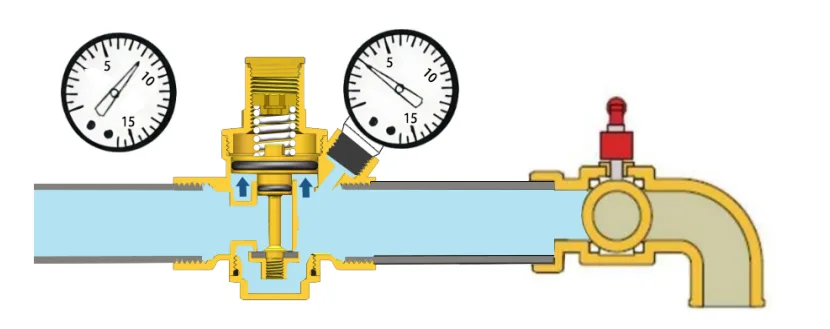

Beim Schließen eines nachgeschalteten Wasserhahns steigt der hydraulische Druck im nachgeschalteten Kreislauf. Dieser erhöhte Druck treibt den Innenkolben nach oben, dichtet den Flüssigkeitsdurchgang effektiv ab und stabilisiert den stromabwärtigen Druck auf seinem vordefinierten Sollwert. Das sofortige Schließen des Druckminderventils wird erreicht, wenn die nach oben gerichtete hydraulische Kraft, die auf den Kolben wirkt, die vom internen Federmechanismus ausgeübte Gegenkraft übersteigt.

Diaphragm Pressure Reducing Valve


Installations- und Bedienungsanleitung

4.1 Vor der Installation des Druckminderventils wird empfohlen, Luft und Schmutz aus dem Rohrleitungssystem zu entfernen.

4.2 Überprüfen Sie die Richtung des Wasserflusses (angezeigt durch einen Pfeil auf dem Ventilgehäuse).

4.3 Das Druckminderventil kann sowohl an vertikalen als auch an horizontalen Rohrabschnitten installiert werden (umgekehrter Einbau ist verboten).

4.4 Das Ventil darf nicht an Orten installiert werden, an denen es zu Frost kommen kann, beispielsweise im Freien, da Frost das Gerät beschädigen würde.

4.5 Das Druckminderventil sollte an einer leicht zugänglichen Stelle zum Einstellen und Ablesen des Drucks installiert werden. Der Einbau in Rohrschächten wird wegen möglicher Einfrierung nicht empfohlen.

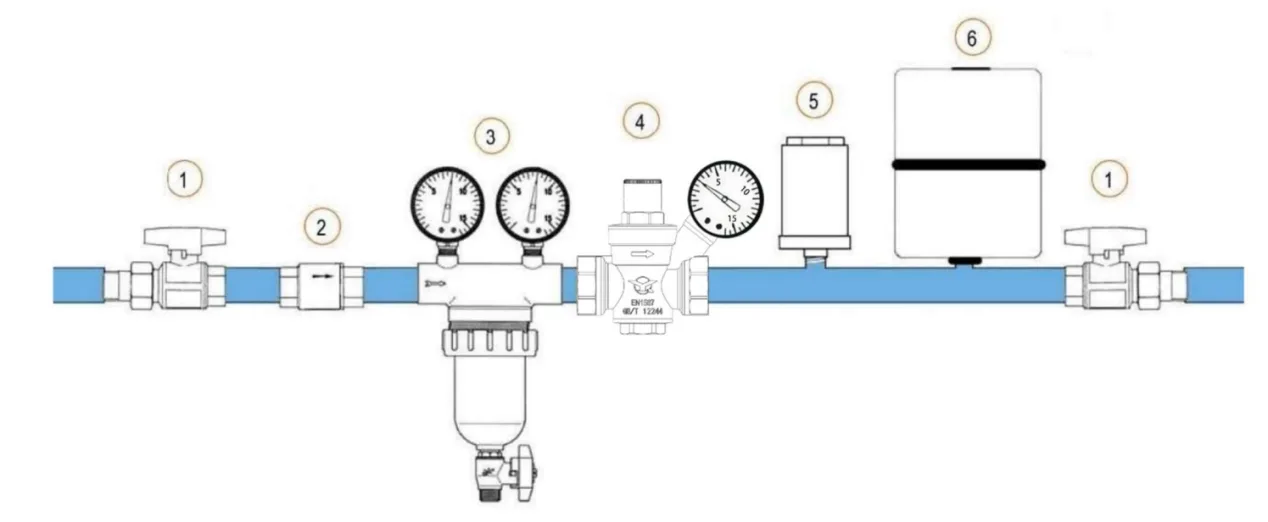

4.6 Das Phänomen des „Wasserschlags“ ist eine Hauptursache für den Ausfall von Druckminderventilen. Empfohlen werden Installationsmethoden wie in der Abbildung unten dargestellt, da sie den Betrieb aller nachgeschalteten Geräte optimieren und einfachere Wartungsaufgaben ermöglichen.

Diaphragm Pressure Reducing Valve


① Absperrventil: Wird vor und nach dem Druckminderventil installiert, um Wartungsarbeiten an verschiedenen Geräten zu erleichtern.

② Rückschlagventil: Verhindert Rückfluss.

③ Filter: Filtert Verunreinigungen in der Hauptversorgungsleitung, um Verschmutzungen in allen nachgeschalteten Geräten zu verhindern und deren Leistung aufrechtzuerhalten.

④ Dynamisch stabiles Druckminderventil vom Kolbentyp.

⑤ Wasserschlagschutz: Verhindert Schwankungen in der Rohrleitung, wenn die Wasserversorgung nach einer Unterbrechung wiederhergestellt wird und alle nachgeschalteten Geräte beschädigt werden könnten.

⑥ Ausdehnungsgefäß: Wird in Warmwasser- und Warmwasserspeichersystemen verwendet, in denen der Druck aufgrund der Flüssigkeitswärme ansteigen und so Überdruck absorbieren kann.


Druckregulierung

Der Ausgangsdruck des Druckminderventils ist werkseitig auf 3 bar voreingestellt; Der Hinterdruck kann mit folgenden Methoden angepasst werden:

Diaphragm Pressure Reducing Valve


1.Absperrventil hinter dem Druckminderventil schließen

2. Schrauben Sie die Kunststoffkappe gegen den Uhrzeigersinn ab

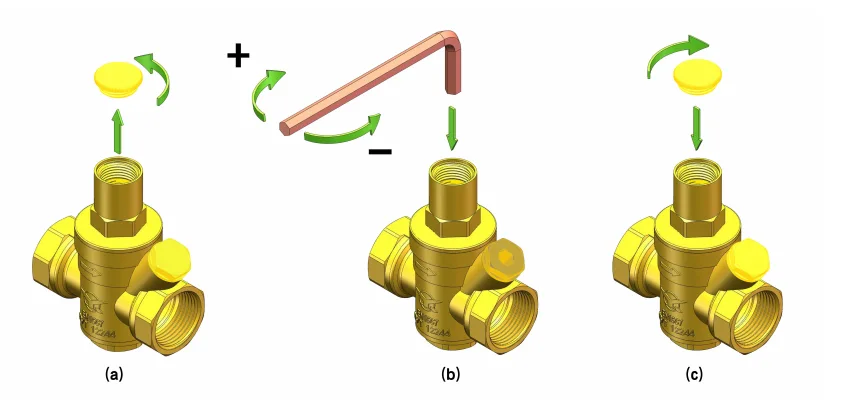

3. Stecken Sie zum Einstellen einen Inbusschlüssel in die Einstellkappe des Druckminderventils: Im Uhrzeigersinn drehen, um den Hinterdruck zu erhöhen, gegen den Uhrzeigersinn drehen, um den Hinterdruck zu verringern (Abbildung b)

4.Der auf dem Manometer des Druckminderventils angezeigte Druckwert ist der eingestellte Hinterdruck

5. Nachdem die Einstellung abgeschlossen ist, ziehen Sie die Kunststoffkappe im Uhrzeigersinn fest


Um das Auftreten von Geräuschen oder Kavitationserscheinungen zu vermeiden, wird empfohlen, das Verhältnis der Druckreduzierung zwischen Einlass und Auslass unter 2,5 zu halten. Wenn der erforderliche Ausgangsdruck beispielsweise 4 bar beträgt, sollte der Eingangsdruck 10 bar nicht überschreiten. Erwägen Sie bei Bedarf die Installation zusätzlicher Druckminderventile in Reihe, um die gewünschte Druckreduzierung stufenweise zu erreichen.


Fehlerbehebung

① Druckminderventile, die in Warmwasserleitungen oder Warmwasserspeichersystemen installiert sind, erfahren einen Anstieg des Hinterdrucks. Dies liegt daran, dass das Erhitzen des Wassers den Druck erhöht. Wenn kein Wasser verbraucht wird, befindet sich das Druckminderventil in einem geschlossenen Zustand, wodurch verhindert wird, dass der angesammelte Druck „abgelassen“ wird.


Lösung: Installieren Sie ein Ausdehnungsgefäß zwischen dem Warmwasserzulauf und dem Druckminderventil, um den erhöhten Druck aufzufangen.


② Der Nachdruck stimmt nicht mit dem eingestellten Druckwert überein. In Gebieten mit schlechter Wasserqualität können sich durch das Druckminderventil fließende Verunreinigungen leicht zwischen Ventilsitz und Kolben ansammeln und das vollständige Schließen des Ventils verhindern. Dadurch kann der stromaufwärtige Druck in die stromabwärtige Seite eindringen und so den stromabwärtigen Druck erhöhen.


Lösung: Installieren Sie einen Filter vor dem Druckminderventil und führen Sie eine regelmäßige Reinigung durch.
