Automatisches Füllventil

Automatische Abfüllventile sind technische Komponenten, die für moderne Flüssigkeits- und Gashandhabungssysteme unerlässlich sind und dazu dienen, den Fluss von Flüssigkeiten oder Gasen während Abfüllvorgängen präzise zu regulieren und zu steuern. Diese Ventile öffnen, steuern und schließen automatisch, um ein vorgegebenes Medienvolumen in Behälter, Tanks oder Systeme abzugeben und so Genauigkeit, Wiederholbarkeit und Abfallreduzierung in allen Prozessen sicherzustellen. Ihre Hauptaufgabe besteht darin, die betriebliche Effizienz zu steigern, die Sicherheit durch die Vermeidung von Überfüllung zu verbessern und eine gleichbleibende Produktqualität in Anwendungen aufrechtzuerhalten, die von der Wasseraufbereitung und chemischen Verarbeitung bis hin zur Getränkeausgabe und pharmazeutischen Produktion reichen.

Produktmerkmale und Anwendung

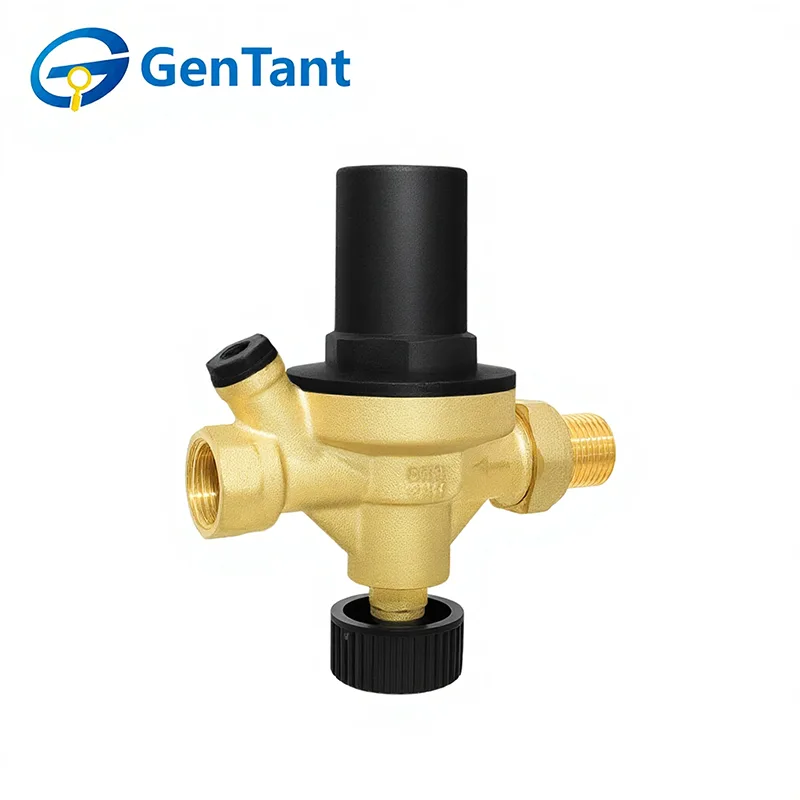

Dieses integrierte automatische Füllventil vereint mehrere Funktionen, darunter Filterung, Druckreduzierung, Absperrung und Kontrolle. Sein Design mit großer Membran gewährleistet eine hohe Empfindlichkeit und zuverlässige Betätigung und sorgt für einen stabilen Ausgangsdruck auch unter schwankenden Einlassbedingungen. Der eingebaute Rückflussverhinderer bietet entscheidenden Schutz vor Trinkwasserverschmutzung.

Es ist ideal für geschlossene Heiz-, Kühl- und Kaltwassersysteme und wird an Zusatzwasserleitungen installiert, um automatisch Wasser nachzufüllen und den genauen Systemdruck aufrechtzuerhalten. Es verhindert einen Rückfluss bei Versorgungsdruckabfällen und gewährleistet so die Betriebssicherheit und die Einhaltung von Gesundheitsstandards in HVAC-, Industriezirkulations- und Fernenergieanwendungen.

Produktparameter (Spezifikation)

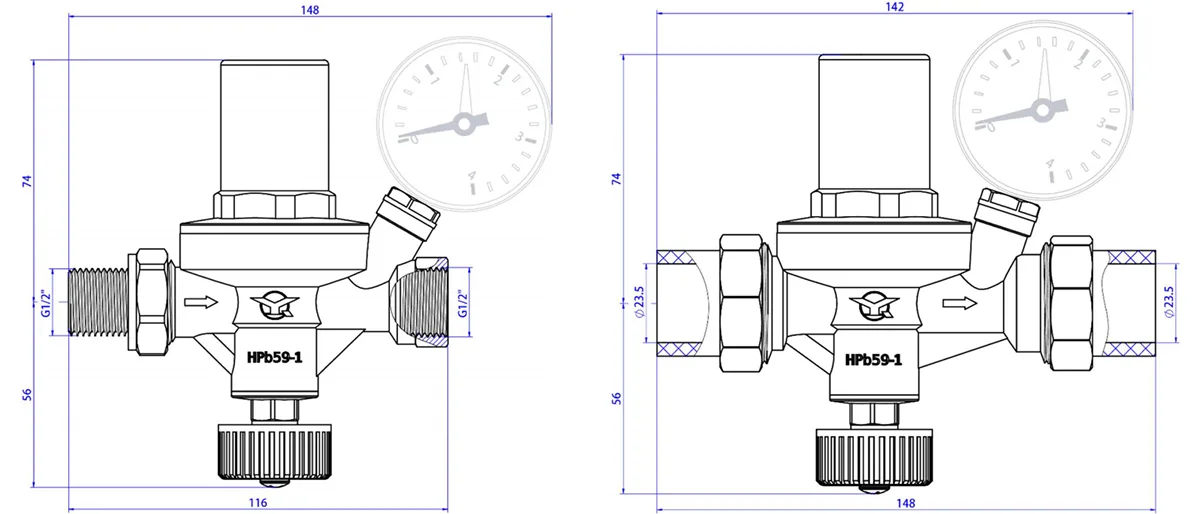

Verbindungstyp

Automatischer Füllventilanschluss: DN15 (1/2")

Dualer PPR-Anschluss für automatisches Füllventil: 25PPR

Technische Spezifikation

① Maximaler Eingangsdruck: 16 bar

② Druckeinstellbereich: 0,2 – 6 bar

③ Werkseitig voreingestellter Druck: 1,5 bar

④ Filtermasche: 60 Mesh (0,28 mm)

⑤ Anwendbarer Temperaturbereich: 5 – 70 °C

⑥ Manometeranschluss: G1/4 Zoll

Materialzusammensetzung

① Hauptkörper: HPb59-1 (bleihaltiges Messing)

② Dichtung: EPDM (Ethylen-Propylen-Dien-Monomer)

③ Filtersieb: S304 (Edelstahl 304)

Installations- und Bedienungsanleitung

①Installation

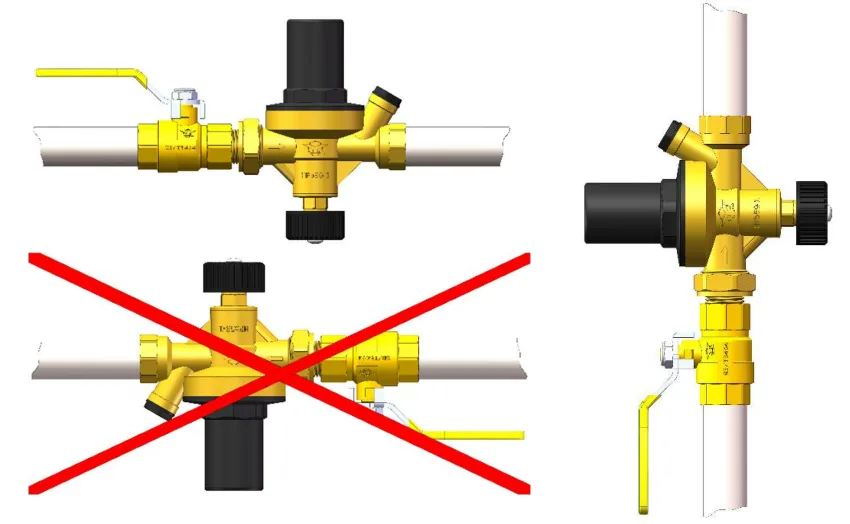

Dieses Produkt kann sowohl horizontal als auch vertikal in die Rohrleitung eingebaut werden, darf jedoch nicht verkehrt herum eingebaut werden.

Der Ausgangsdruck des Ventils ist mindestens 0,3 kg höher als der statische Druck des Systems.

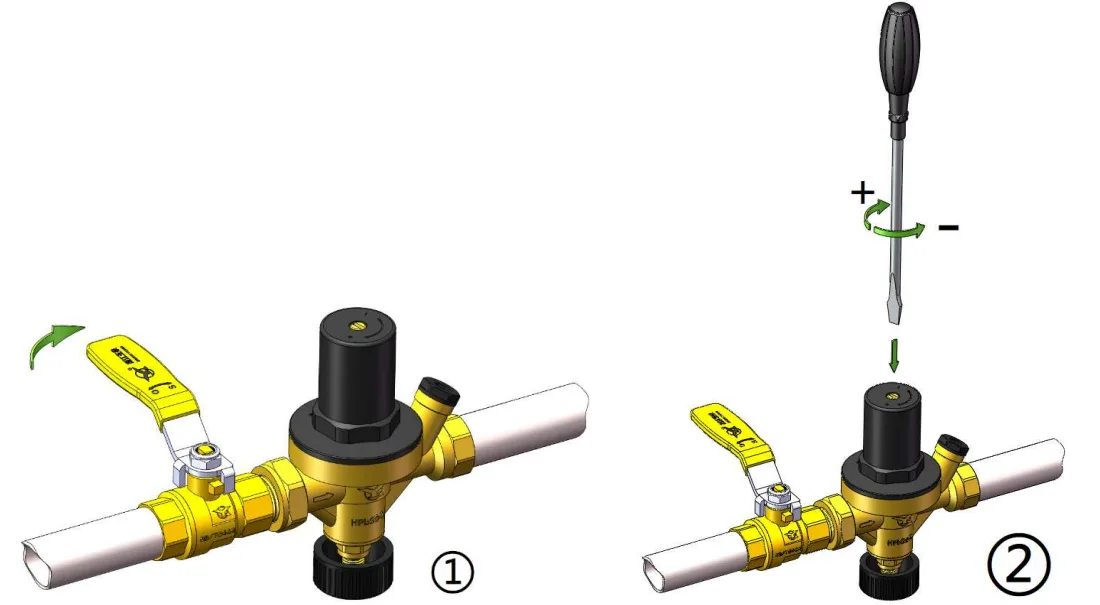

②Druckeinstellung

Schließen Sie das vorgeschaltete Ventil.

Verwenden Sie einen Schlitzschraubendreher, um die Regulierschraube an der Kunststoffkappe einzustellen: Drehen Sie sie im Uhrzeigersinn, um den Ausgangsdruck zu erhöhen, und gegen den Uhrzeigersinn, um den Ausgangsdruck zu verringern. Passen Sie an, bis der gewünschte Ausgangsdruck erreicht ist.

Öffnen Sie das vorgeschaltete Ventil.

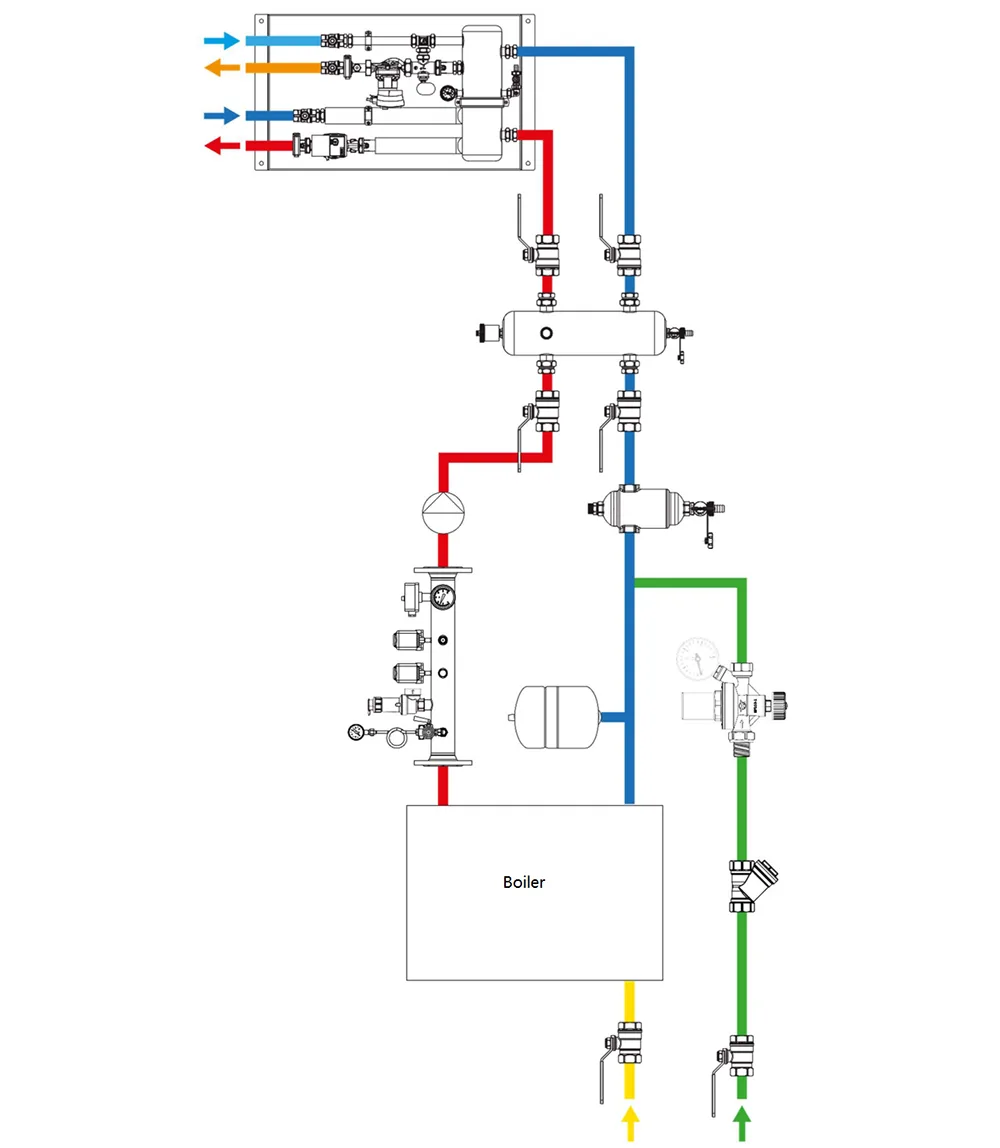

③Anwendungsszenarien
