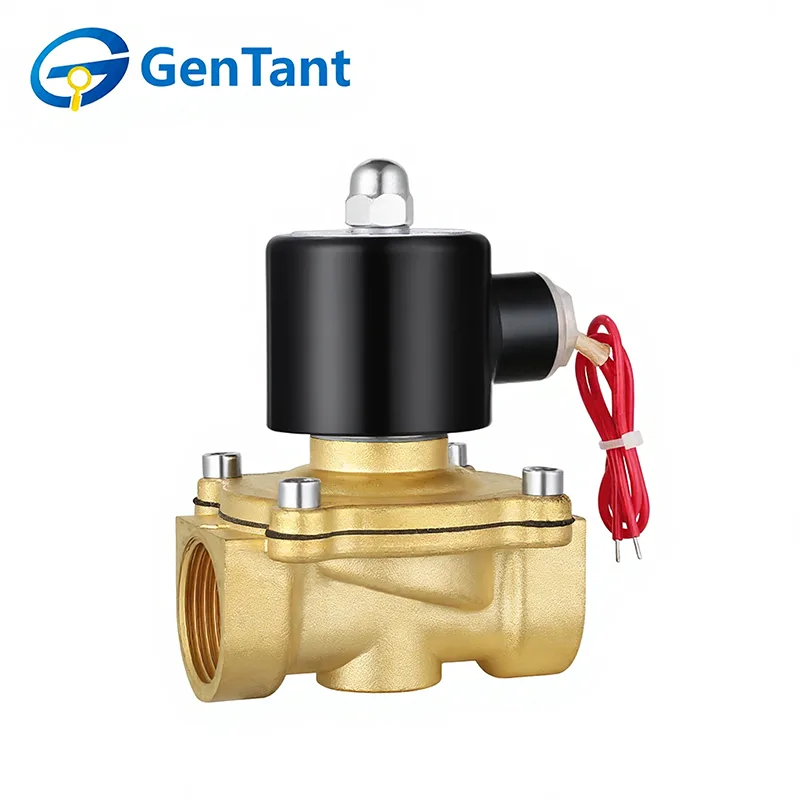

Magnetventil

Unser Werk legt Wert auf strenge Qualitätskontrolle, fortschrittliche Produktionstechniken und maßgeschneiderte Anpassungen, um sicherzustellen, dass jedes Magnetventil in anspruchsvollen Anwendungen auf der ganzen Welt gleichbleibende Funktionalität, lange Lebensdauer und zuverlässige Leistung bietet.

Produktmerkmale und Anwendung

Unsere Magnetventile sind für die präzise und zuverlässige automatisierte Steuerung des Flüssigkeitsflusses konzipiert. Sie verfügen über eine Reihe fortschrittlicher Konstruktionskonstruktionen (vorgesteuert, Verbundhub, Kolbenimpuls), um schnelle Reaktion, stabilen Betrieb und lange Lebensdauer zu gewährleisten. Sie bestehen aus robusten Materialien wie Messing und Edelstahl und bieten Dichtungsoptionen (NBR, PTFE, FKM) für verschiedene Medien. Sie funktionieren zuverlässig über einen weiten Druckbereich (0–1,6 MPa) und Temperaturen bis zu 220 °C.

Diese Magnetventile sind für automatisierte und Fernsteuerungssysteme unverzichtbar und werden häufig zur Steuerung des Luft-, Wasser-, Öl-, Gas- und Dampfstroms eingesetzt. Sie sind wichtige Komponenten in der industriellen Automatisierung, HVAC-Systemen, medizinischen Geräten, Lebensmittelverarbeitungsmaschinen und verschiedenen Prozesssteuerungsanwendungen, die eine zuverlässige Ein-/Aus- oder Sicherheitssteuerung von Rohrleitungsmedien erfordern.

Luft-, Öl- und Flüssigkeitsventilserie

Zweck der Serie: Dieses Ventil gehört zur Kategorie der Magnetventile innerhalb der Stellantriebe mit automatischer Steuerung. Es kann das Öffnen und Schließen von Rohrleitungen, die Arbeitsmedien wie Luft, Wasser, Öl, Flüssigkeiten oder Gas transportieren, automatisch oder fernsteuern. Diese Ventilserie zeichnet sich durch eine breite Anwendung, Kompatibilität mit zahlreichen Medienarten, einen breiten Arbeitsdruckbereich und eine lange Lebensdauer aus.

Struktur

A. DF-Serie: Verwendet eine vorgesteuerte Struktur, die auf der Druckdifferenz basiert, um das Ventil zu öffnen oder zu schließen (gesteuert durch das Spulenerregungssignal). Es bietet zuverlässigen Betrieb, schnelles Öffnen/Schließen und stabile Leistung. Anwendbarer Druck: 0,03–1,0 MPa. Mediumtemperatur: ≤90°C.

B. 2W-Serie: Verwendet eine Verbundstruktur. Wenn der Druck ≤0,01 MPa beträgt, hebt die Erregung der Spule direkt die Membran an und öffnet die Rohrleitung. Wenn der Druck 0,01 MPa übersteigt, zieht die Erregung der Spule den beweglichen Eisenkern an, der kleine Ventilanschluss an der Membran entlastet den Druck und der Druckunterschied zwischen der oberen und unteren Kammer öffnet den Hauptventilanschluss, wodurch die Rohrleitung betriebsbereit wird. Anwendbarer Druck: 0~1,0 MPa. Mediumtemperatur: ≤90°C.

C. DFM-Luftimpulsventil und ZCK-Luftventil: Verfügen über eine vorgesteuerte Struktur mit großem Durchflussdesign. Anwendbarer Druck: 0,03–1,0 MPa.

Dichtungsmaterialien

A. NBR (Nitrilkautschuk)

B. CR (Chloroprenkautschuk)

C. Silikon (empfohlen für Lebensmittel und medizinische Geräte).

Dampfventilserie

Zweck der Serie: Dieses Ventil gehört zur Kategorie der Magnetventile innerhalb der Stellantriebe mit automatischer Steuerung. Es kann das Öffnen und Schließen von Rohrleitungen, die Arbeitsmedien wie Dampf, Wasser oder Öl transportieren, automatisch oder ferngesteuert steuern. Diese Ventilserie zeichnet sich durch eine breite Anwendung, Kompatibilität mit zahlreichen Medienarten, einen breiten Arbeitsdruckbereich und eine lange Lebensdauer aus.

Struktur

A. ZQDF-Serie: Verwendet eine zusammengesetzte Hebestruktur. Wenn der Mediumdruck unter 0,5 MPa liegt, hebt das Magnetfeld der Spule (nach der Erregung) direkt den Kolben an, öffnet die Rohrleitung und schließt sich, wenn sie stromlos ist. Wenn der mittlere Druck 0,5 MPa übersteigt, entlastet der kleine Ventilanschluss in der Kolbenmitte den Druck, und die Druckdifferenz öffnet den Hauptventilanschluss, wodurch die Rohrleitung betriebsbereit wird, und schließt sich, wenn sie stromlos ist. Anwendbarer Druck: 0 ~ 0,8 MPa. Betriebstemperatur: ≤220 °C.

B. ZCZ-Serie: Nutzt eine vorgesteuerte Struktur. Das Ventil öffnet (wenn es bestromt ist) durch Ausnutzung der Druckdifferenz. Anwendbarer Druck: 0,03 ~ 1,6 MPa. Betriebstemperatur: ≤220 °C.

C. ZCLF-Serie: Verfügt über eine vorgesteuerte Struktur mit großem Durchflussdesign. Es öffnet oder schließt (gesteuert durch das Spulenerregungssignal) unter Ausnutzung der Druckdifferenz. Betriebstemperatur: ≤220 °C.

D. Serie ZCT (J011): Verwendet eine Kolbenimpulsstruktur (Rückwärtsspülung). Anwendbarer Druck: 0,01–1,0 MPa. Betriebstemperatur: ≤155 °C.

e. Serie ZL (US): Verwendet eine Kolbenimpulsstruktur (Rückwärtsspülung). Anwendbarer Druck: 0,01 ~ 1,6 MPa. Betriebstemperatur: ≤180 °C.

Dichtungsmaterialien

A. PTFE (Teflon)

B. FKM (Fluorkautschuk)
